Руководство пользователя Pandora D027 брелок автосигнализации. Система тревожной сигнализации транспортного средства (СТСТС)

Инструкция D027 брелок с 3 кнопками сигнализации Пандора

.СОДЕРЖАНИЕ:

• Инструкция D027 брелок с 3 кнопками сигнализации Пандора
  • БРЕЛОК D-027 Pandora
  • Включение/Выключение брелока
    • Отображение состояния связи
  • Замена батарейки в брелоке
    • Для замены элемента питания:
  • Диагностический режим
  • Функции, оперативно вызываемые кнопками брелока Пандора D 027

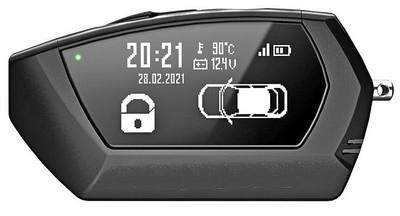

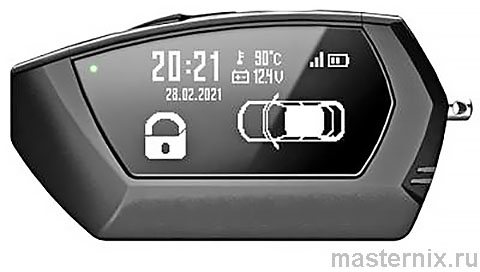

БРЕЛОК D-027 Pandora

Двусторонний D027 брелок с 3 кнопками сигнализации Pandora – это устройство оперативного управления и отображения состояния охранной системы и транспорта. Брелок предназначен только для работы при нахождении в зоне действия штатного радиоканала системы. Все передаваемые команды по радиоканалу обладают максимально криптостойким кодом авторизации команд с уникальным диалоговым алгоритмом шифрования.

❗👉➨ В момент Поставки брелок системы находится в выключенном состоянии, включите его в соответствии с инструкцией.

Брелок является унифицированным средством управления. Работа брелока зависит от модели охранной системы и реализованных функций. При работе с брелоком, для достижения максимальной эффективности и максимальной дальности радиообмена, рекомендуется не закрывать пальцами рук зону встроенной антенны (см. рисунок).

➠ кнопки управления - управление и настройка параметров системы;

➠ OLED дисплей – отображение информационных пиктограмм;

➠ звуковой извещатель – 16 звуковых мелодий соответствующих событию;

➠ виброиндикатор – тактильное подтверждение при удержании кнопок и выполнении команд, сопровождение оповещений тревожных событий;

➠ световой индикатор SEND/ALARM – отображение состояния связи;

➠ батарейный отсек – работа со стандартным элементом питания AAA (батарейкой);

➠ антенна 868 MHz (LoRa / AES 128 Bit) – защищённое управление и получение информации на удалённом расстоянии.

..

Включение/Выключение брелока

Нажмите и удерживайте кнопку до трёх сигналов (3 сек.) звукового извещателя , в момент включения прозвучит мелодия «ВКЛЮЧЕНИЕ БРЕЛОКА». Если брелок не включается, произведите его подзарядку (см. раздел «Подзарядка брелока»). Повторное нажатие и удерживание кнопки в течение 3 секунд выключит брелок.

Отображение состояния связи

Для облегчения восприятия состояния связи брелока Пандора D 027 с системой используется световой индикатор SEND/ALARM и информационная пиктограмма брелока.

Отображение контроля наличия связи осуществляется автоматически в режиме охраны с периодом не чаще чем раз в минуту.

Пиктограмма состояния связи

– наличие связи в режиме охраны
– мигает при отсутствии связи в режиме охраны, мигает если режим охраны выключен
– отправлена команда управления, ожидается ответ
→ → – отправлена команда управления, ответ получен

Световой индикатор SEND/ALARM

Индикатор SEND/ALARM зеленого цвета:
➠ при наличии связи в канале оповещения коротко вспыхивает
➠ при полном отсутствии связи не светится

Индикатор SEND/ALARM красного цвета:
➠ во время любых оповещений часто вспыхивает
➠ при полном отсутствии связи коротко вспыхивает

Замена батарейки в брелоке

При использовании качественного элемента питания брелок охранно-сервисной системы может функционировать без его замены до 4 месяцев.

Элемент питания необходимо заменить, если брелок не включается, или индикатор разряда начнет мигать последним сегментом .

Для замены элемента питания:

➠ сдвиньте крышку батарейного отсека;
➠ извлеките элемент питания из батарейного отсека и, соблюдая полярность, установите новый;
➠ закройте крышку батарейного отсека;
➠ брелок готов к работе (если брелок в выключенном состоянии, включите его нажатием кнопки в течение 3 секунд).

❗👉➨ Рекомендуем иметь в автомобиле запасную батарейку ААА.

Диагностический режим

Диагностический режим необходим для первичной оценки состояния брелока. Проверка состояния осуществляется при выключенном брелоке и заряженном элементе питания:

➠ нажмите и удерживайте кнопку – включится дисплей, извещатель , индикатор SEND/ALARM, виброиндикатор;
➠ нажмите и удерживайте кнопку – дисплей отобразит техническую информацию;
➠ нажмите и удерживайте кнопку – через 3 секунды брелок включится.



Функции, оперативно вызываемые кнопками брелока Пандора D 027

Снятие с охраны без звукового подтверждения

	Система снята с охраны		Система на охране (нет тревожных сообщений)
	Зажигание включено	Зажигание выключено
( коротко)	Закрыть замки дверей без постановки на охрану	Постановка на охрану со звуковым подтверждением	Режим «Поиск» - мигание указателей поворота и звуковые сигналы 5 сек.
(1 сек.)		Постановка на охрану без звукового подтверждения	Режим «Поиск» - мигание указателей поворота без звуковых сигналов 5 сек.
(2 сек.)	Включение режима «Поддержка зажигания»
(3 сек.)	Включение процедуры «Программная нейтраль»		Дистанционный запуск двигателя
(коротко)	Открыть замки дверей	Открыть замки дверей	Снятие с охраны со звуковым подтверждением
(1 сек.)
(2 сек. и более)	Выкл. режима «Поддержка зажигания»		Выкл. зажигания в режиме дистанционного и автомат. запуска двигателя, турботаймера
(коротко)	Включение подсветки дисплея брелока
(1 сек.)	Открытие замка багажника
(2 сек.)	Дополнительная функция
(3 сек.)	Включение/выключение брелока
+ (коротко)	Режим «Паника»
+ (коротко)	Постановка на охрану с работающим двигателем со звуковым подтверждением	Постановка на охрану через 30 сек. «руки заняты» со звуком
+ (1 сек.)	Постановка на охрану с работающим двигателем без звукового подтверждения	Постановка на охрану через 30 сек. «руки заняты» без звука
