Обзор автомобильного усилителя SM-CA2001S от компании Soundmax
В данном обзоре представлен автомобильный усилитель SM-CA2001S производства компании Soundmax. Основное внимание будет уделено анализу внешнего вида, конструкции, а также проведению технических испытаний, включая измерения амплитудно-частотной характеристики (АЧХ) и выходной мощности.
Характеристики товара
Усилитель SM-CA2001S является двухканальным устройством класса АВ, способным функционировать как в двухканальном режиме, так и в режиме моста, что делает его пригодным для работы с сабвуфером. Встроенные фильтры низких частот (ФНЧ) и высоких частот (ФВЧ) расширяют функциональные возможности устройства, позволяя использовать его как для низкочастотного усиления, так и для работы с широкополосными динамиками.
Внешний вид и конструкция
Усилитель поставляется в картонной упаковке, внутри которой он защищён вспененным материалом для предотвращения повреждений при транспортировке. В комплект поставки входит только инструкция по эксплуатации.

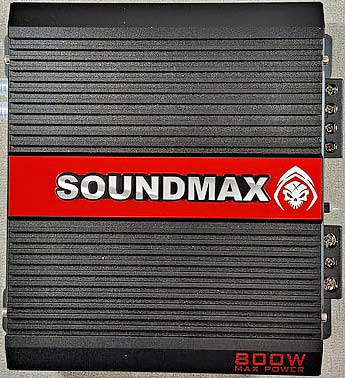

Корпус усилителя имеет дизайн, аналогичный многим конкурентам на рынке. Логотип компании является единственным оригинальным элементом. Однако, учитывая, что устройство обычно устанавливается в автомобиле и скрыто от глаз, практичная конструкция корпуса является более предпочтительной.
Для крепления усилителя предусмотрены четыре монтажных отверстия, а снизу расположены вентиляционные отверстия и гарантийная пломба. Подключение аудиосигнала осуществляется через RCA-разъемы, а также имеется дублирующий линейный вход для подключения дополнительного усилителя.
На передней панели находятся регуляторы уровня сигнала и частот среза фильтров ФНЧ и ФВЧ. Переключателями можно выбрать уровень усиления низких частот (Bass EQ) и режимы работы фильтров (Full, HPF, LPF). Индикаторный светодиод отображает режим работы усилителя: зелёный цвет сигнализирует о подключении питания и нормальной работе, красный — о срабатывании защиты.
На обратной стороне корпуса расположены клеммные зажимы для подключения питания и динамиков, а также предохранитель на 25 ампер. Каждый разъем подписан, что упрощает процесс подключения. На колодке для подключения динамиков указана полярность и схема подключения в режиме моста.
Производитель заявляет мощность усилителя в 2x120 Вт на нагрузку 4 Ом и 2x180 Вт на нагрузку 2 Ом. В мостовом режиме заявлена мощность 360 Вт на нагрузку 4 Ом, однако эта информация не соответствует действительности, так как усилитель может работать в мостовом режиме только с нагрузкой 4 Ом. Пиковая мощность составляет 800 Вт, что, вероятно, относится к кратковременной мощности до срабатывания предохранителя.
Также заявлены значения коэффициента шума (SNR) 96 дБ и коэффициента нелинейных искажений (THD) не более 0,05%, однако конкретные условия измерения этих параметров не указаны.
Усилитель выполнен на выводных компонентах, что обеспечивает его надежность. Все силовые элементы закреплены на корпусе с использованием термопасты, который выполняет функцию радиатора. Присутствует защита от перегрева. Питание усилителя осуществляется на базе микросхемы KIA494AP, а предварительные усилители и фильтры — на операционном усилителе L074D. Крупные элементы, включая трансформатор, дополнительно зафиксированы лаком.
Тестирование
Для проведения тестирования использовался программный комплекс RightMark Audio Analyzer (RMAA), который позволяет оценить качество аудиотракта. Программа имеет интуитивно понятный интерфейс и систему оценок, что делает её удобной для использования.
Перед началом тестирования необходимо выбрать устройство ввода/вывода, например, USB PnP Sound Device, установить разрядность и частоту дискретизации, а также, при необходимости, активировать режим «Моно». Выход звуковой карты соединяется с входом усилителя с помощью кабеля AUX, после чего запускается тест.
После завершения теста формируется готовый HTML-отчет с результатами измерений и графиками. Для оценки качества усилителя использовался эквивалент нагрузки в виде 4-омных резисторов, соединённых параллельно для получения нагрузок 2 и 1 Ом.
Проверка измерительного тракта
Сначала была проведена проверка измерительного тракта, состоящего из звуковой карты и инструментального усилителя INA333. Результаты показали практически ровную амплитудно-частотную характеристику (АЧХ) до 40 кГц и низкий уровень гармонических искажений, что свидетельствует о корректной работе измерительного оборудования.
Работа усилителя
При нагрузке 4 Ом оба канала демонстрируют спад АЧХ после 8 кГц, не превышающий 1 дБ на частоте 30 кГц. Гармонические искажения соответствуют заявленным значениям. Уровень шума (SNR) усилителя составляет не менее 80 дБ, что является удовлетворительным результатом.
При снижении нагрузки до 2 Ом и в мостовом режиме (с нагрузкой 4 Ом) значительных изменений в характеристиках не наблюдается.
Работа фильтров
Для оценки работы фильтров использовалась программа SpectraPlus. Результаты показали, что функция усиления баса работает корректно: при установке усиления +6 дБ частота усиления составляет около 40 Гц, а при +12 дБ — около 60 Гц. Фильтры верхних и нижних частот также функционируют в соответствии с заявленными характеристиками.
Мощность усилителя
Измерение выходной мощности проводилось с использованием мультиметра с функцией TRUE RMS. Для каждого режима нагрузки (4 Ом, 2 Ом и 4 Ом в мостовом режиме) были измерены напряжения до искажений и в режиме клиппинга. Полученные данные внесены в таблицу.
При нагрузке 4 Ом напряжение до искажений составляет 14,55 В для левого канала и 14,89 В для правого канала. В режиме клиппинга напряжение левого канала достигает 18,98 В, а правого — 19,06 В. При нагрузке 2 Ом и в мостовом режиме измерения не проводились из-за срабатывания защиты при подключении нагрузок 1 и 2 Ом.
Дополнительно была измерена потребляемая мощность усилителя из сети. Учитывая КПД блока питания около 80%, можно оценить потребляемую мощность усилителя при нагрузке 4 Ом. Напряжение питания усилителя составляет 14 В, что соответствует напряжению в бортовой сети автомобиля.
Заключение
Усилитель SM-CA2001S от компании Soundmax представляет собой надежное и функциональное устройство для автомобильной аудиосистемы. Основные преимущества включают:
-
Невысокая стоимость.
-
Достаточная мощность до искажений.
-
Соответствие заявленной амплитудно-частотной характеристики.
-
Наличие фильтров и возможность работы в мостовом режиме.
-
Качественное исполнение и сборка.
Однако следует отметить, что в описании характеристик товара присутствует ошибка, связанная с указанием мощности в мостовом режиме, что может ввести покупателей в заблуждение.
