Обзор автомобильного усилителя Soundmax SM-CA1001M
В данном обзоре представлен одноканальный усилитель класса D Soundmax SM-CA1001M. Рассмотрены его технические характеристики, конструкция, а также проведены тесты амплитудно-частотной характеристики (АЧХ) и выходной мощности.
Технические характеристики:
-
Тип усилителя: одноканальный, класс D.
-
Номинальная выходная мощность: 450 Вт (при нагрузке 4 Ом), 650 Вт (2 Ом), 800 Вт (1 Ом).
-
Минимальная воспроизводимая частота: 10 Гц.
-
Максимальная воспроизводимая частота: 300 Гц.
-
Фильтры: фильтр низких частот (ФНЧ) с диапазоном 40–300 Гц, фильтр высоких частот (Sub Sonic) с диапазоном 40–40 Гц.
-
Регулировка уровня баса: есть.
-
Коэффициент гармонических искажений: 0,05 %.
-
Соотношение сигнал/шум: 106 дБ.
-
Диапазон регулировки чувствительности: 0,2–9,67 В.
-
Напряжение питания: 12 В.
-
Габаритные размеры: 265 мм (длина) x 209 мм (ширина) x 52 мм (высота).
Усилитель предназначен для использования с сабвуфером и оснащен встроенными фильтрами ФНЧ и ФВЧ, что позволяет настроить его для работы с конкретным динамиком.
Внешний вид и конструкция:

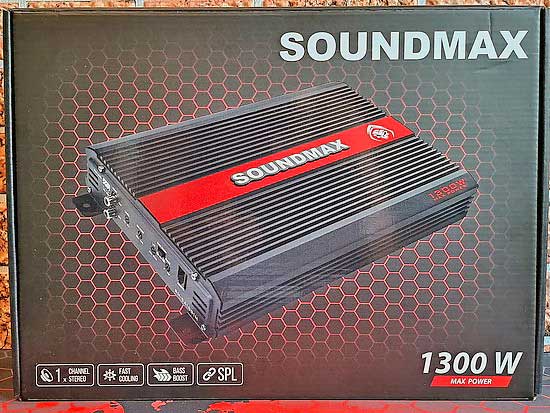

Усилитель поставляется в картонной коробке и упакован в пенопласт для защиты от повреждений. В комплекте с устройством поставляются инструкция и кабель для подключения к разъему High Level.
Внешний вид усилителя типичен для автомобильных устройств данного типа. Отличительной особенностью является логотип бренда. Устройство оснащено четырьмя «ушками» для крепления, вентиляционными отверстиями и гарантийной пломбой.
Для подключения аудиосигнала используются RCA-разъемы. Также имеется разъем High Level, позволяющий подключить сигнал напрямую от магнитолы к динамику при отсутствии линейного выхода.
На передней панели расположены регуляторы уровня сигнала, частоты среза ФНЧ и ФВЧ, а также переключатель уровня усиления низких частот (Bass Boost) и регулятор фазы.
С обратной стороны устройства находятся клеммные зажимы для питания и громкоговорителя, а также два предохранителя по 30 ампер каждый. Индикаторный светодиод отображает режим работы усилителя: зеленый — питание подключено и устройство работает, красный — сработала защита.
Тестирование:
Тестирование проводилось с использованием программы RightMark Audio Analyzer (RMAA). Для защиты входа звуковой карты применялись инструментальные усилители INA333, а в качестве эквивалента нагрузки использовались 4-омные резисторы, соединенные параллельно для получения нагрузок в 2 и 1 Ом.
В ходе тестирования были проверены следующие параметры:
-
АЧХ: Амплитудно-частотная характеристика устройства соответствует заявленным параметрам, полоса пропускания по уровню -3 дБ составляет около 300 Гц. Гармонические искажения превышают заявленные значения, однако они остаются ниже 1 %, что является приемлемым для данного типа устройств.
-
Фильтры: Фильтры работают корректно, частоты среза соответствуют заявленным значениям. Усиление также соответствует заявленным параметрам.
-
Мощность: Измерения мощности проводились на разных нагрузках (4 Ом, 2 Ом, 1 Ом) до появления видимых искажений на экране осциллографа и в режиме клиппинга. Результаты измерений показали, что мощность устройства превышает заявленные значения, что может быть связано с условиями проведения измерений.
Заключение:
Усилитель Soundmax SM-CA1001M представляет собой надежное и функциональное устройство для использования с сабвуфером. Он обладает достаточной мощностью, хорошими техническими характеристиками и возможностью настройки фильтров. Однако стоит отметить отсутствие внешнего регулятора в комплекте для разъема remote.
Преимущества:
-
Невысокая цена.
-
Достаточная мощность до искажений.
-
Соответствие полосы пропускания АЧХ заявленным параметрам.
-
Наличие фильтров и высоковольтных входов.
-
Хорошее качество сборки.
Недостатки:
-
Отсутствие внешнего регулятора для разъема remote.
