Угловая шлифовальная машина (УШМ), также известная как "болгарка", является важным инструментом, который находит широкое применение как в быту, так и в профессиональных мастерских. С ее помощью осуществляется обработка различных материалов, включая металл, керамику, камень и другие. Конструкция УШМ остается стандартной и не претерпевает значительных изменений у разных производителей. Однако замена дисков представляет собой трудоемкий процесс, требующий определенных навыков и усилий.

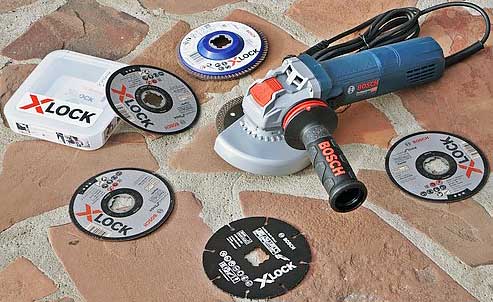

Компания BOSCH разработала инновационную систему X-LOCK, значительно упрощающую процесс замены оснастки. В данной статье будет рассмотрена модель УШМ Bosch GWX 9-125S, оснащенная данной системой.
Назначение системы X-LOCK
Традиционный процесс работы с УШМ включает в себя несколько этапов: поиск специального ключа для затягивания планшайбы, откручивание шайбы, установка диска на фланец инструмента и затягивание шайбы с достаточным усилием. При необходимости замены диска процесс повторяется. Ключ для гайки УШМ со временем может выйти из строя или потеряться, что создает дополнительные неудобства.
Система X-LOCK, интегрированная в шпиндель УШМ, позволяет значительно сократить время замены диска. Процесс сводится к одному действию, не требующему усилий на раскручивание и закручивание шайбы, и занимает всего 2-3 секунды.
Упаковка и комплектация
УШМ Bosch GWX 9-125S относится к категории малых "болгарок" в линейке продуктов BOSCH. Устройство поставляется в синей картонной коробке, что является фирменным цветом профессиональной серии инструмента данного производителя. Синяя линейка отличается более прочной конструкцией и надежностью, что делает ее подходящей для регулярного использования в течение длительного времени.
В комплект поставки входят:
-
Инструмент
-
Рукоятка
-
Защитный кожух
-
Инструкция на нескольких языках, включая русский
Различия между версиями инструмента данной модели Bosch GWX 9-1XX можно определить по таблице на коробке. Модели отличаются размером диска (115 или 125 мм) и наличием регулятора оборотов (обозначается символом S в названии).
Заказанные диски X-LOCK размером 125 мм совместимы с обычными углошлифовальными машинками с посадочным валом диаметром 22,23 мм под шайбу М14. Однако диски для обычной "болгарки" не могут быть установлены на инструмент с новой системой X-LOCK.
Технические характеристики
Модель Bosch GWX 9-125S является базовой моделью в серии УШМ с системой X-LOCK. Различные модели отличаются мощностью, весом и размерами, а также мощностью от 900 до 1900 Вт.
Основные технические характеристики устройства:
-
Номинальная входная мощность: 900 Вт
-
Частота вращения на холостом ходу: 2800–11000 об/мин
-
Диаметр диска: 125 мм
-
Выходная мощность: 450 Вт
-
Длина инструмента: 280 мм
-
Ширина/высота инструмента: 100 мм
-
Вес: 2,1 кг
Сборка и подготовка к работе
Процесс сборки инструмента включает установку защитного кожуха и рукоятки. Рукоятка обрезиненная, широкая и удобная, с резиновой вставкой в месте вкручивания. Для облегчения веса рукоятка внутри полая, но с толстыми стенками и ребрами жесткости.
Рукоятка может быть установлена с любой стороны корпуса УШМ в зависимости от предпочтений пользователя. Угол наклона рукоятки составляет примерно 100-110 градусов относительно корпуса.
Механизм установки защитного кожуха также претерпел изменения. В классической конструкции кожух крепится хомутом на шейке шпинделя, а фиксирующий винт затягивается отверткой. В модели с системой X-LOCK защита имеет специальные выступы, так называемые кодирующие кулачки.
Фиксация кожуха осуществляется с помощью специального металлического рычажка. При нажатии на него кожух может быть установлен на корпус УШМ. После отпускания рычага кожух фиксируется в заданном положении. Для снятия кожуха необходимо снова нажать на рычажок.
Внешний вид и особенности
Система X-LOCK является главной особенностью данной модели. Она позволяет быстро и легко менять диски. Управление системой осуществляется с помощью единственного рычага, расположенного на обратной стороне шпинделя.
Для приведения системы в готовность необходимо оттянуть рычаг до упора. В результате этого действия пара фиксаторов-кулачков X-LOCK сводятся вместе, и инструмент готов к установке диска.
Диск устанавливается отверстием на посадочный X-образный механизм. После этого необходимо слегка нажать на металлический кружок диска пальцем до характерного щелчка. В результате этого кулачки расходятся, надежно фиксируя диск на роторной головке.
Для снятия диска необходимо отключить "болгарку" от сети, оттянуть красный рычаг и снять диск.
Каждый диск, предназначенный для системы X-LOCK, имеет определенную форму посадочного отверстия с защитой от неправильной установки.
Модель GWX 9-125S оснащена регулятором оборотов, который расположен в задней части шлифмашинки рядом с вводом кабеля. Всего предусмотрено шесть ступеней регулировки скорости от 1 до 6. Скорость выбирается в зависимости от обрабатываемого материала.
В инструменте большое количество вентиляционных отверстий, необходимых для воздушного охлаждения двигателя и редуктора.
Сетевой кабель имеет длину 252 см и хорошую изоляционную оплетку. Ввод кабеля в корпус дополнительно защищен резиновой трубкой.
Для удобства работы редукторная головка может быть повернута на 90 градусов вправо или влево. Для этого необходимо выкрутить четыре винта крепления, расположенных на ее углах, и аккуратно повернуть головку в нужную сторону.
Вес УШМ в сборе составляет около 2,1 кг.
Эксплуатация и тестирование дисков
Для проверки удобства использования инструмента и работы с различными дисками были проведены следующие тесты:
-
Диск для резки дерева и пластика: Диск имеет восемь пазов для отвода стружки и напыление из крупного абразива. Он подходит для резки тонкой вагонки и толстой доски. Срез получается чистым, а также можно выполнять рез с некоторым закруглением.
-
Диск для резки керамической плитки, керамогранита и камня: Режущая рабочая часть диска имеет волнистую кромку. Для резки толстой уличной керамогранитной плитки были выбраны обороты на уровне 5-6 ступени. Мощности Bosch GWX 9-125S оказалось достаточно для работы.
-
Чашечный диск для шлифовки металла: Рабочая часть диска выполнена в виде толстых листов наждака с зерном 40, расположенных внахлест. Скорость вращения выбирается в зависимости от задачи. Диск подходит для грубой шлифовки или быстрой чистки металла.
-
Диск для резки металла: Диск предназначен для резки нержавеющей стали и обычной стали. Он изготовлен из армирующей сетки, минеральной крошки и связующего полимера. При работе с данным диском необходимо правильно выбрать обороты.
Выводы
Система X-LOCK значительно упрощает процесс замены дисков, делая его быстрым и удобным. УШМ Bosch GWX 9-125S представляет собой компактное, но мощное устройство, которое качественно изготовлено и собрано. В процессе использования корпус болгарки не нагревается, баланс инструмента хороший, а моментальная смена дисков позволяет работать с различными материалами.
Цена дисков X-LOCK незначительно отличается от аналогичных дисков для обычных УШМ, а через интернет-магазины их можно заказать без проблем. В будущем ожидается появление оснастки для X-LOCK от других производителей.
