Обзор сварочного аппарата Denzel DS-200 Compact

Сварочный аппарат Denzel DS-200 Compact: Технические характеристики, конструкция и тестирование

Сварочный аппарат Denzel DS-200 Compact, разработанный компанией Denzel, представляет собой компактное и легкое устройство, предназначенное для профессионального и бытового использования. Несмотря на свои небольшие размеры, аппарат обладает характеристиками, позволяющими проводить сварочные работы с током до 200 ампер и диаметром электродов до 5 мм. В данной статье мы подробно рассмотрим технические характеристики, конструкцию и результаты тестирования данного устройства.

Характеристики и комплектация

Технические характеристики

1. Сварочный ток: до 200 ампер

2. Диаметр электродов: до 5 мм

3. Продолжительность включения (ПВ): 70% при максимальном токе

4. Рабочее напряжение: от 150 до 240 вольт

5. Тип сварки: MMA (ручная дуговая сварка)

Комплектация

• Сварочный аппарат

• Сварочный кабель с держателем электрода (длина 1,75 м)

• Сварочный кабель с клеммой заземления (длина 1,15 м)

• Руководство по эксплуатации

• Ремень для переноски

Упаковка

Аппарат поставляется в яркой картонной коробке размерами 280 х 220 х 190 мм и весом около 4 кг.

Конструкция и принцип работы

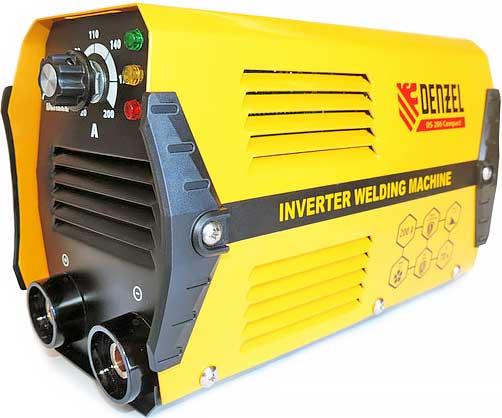

Корпус и передняя панель

Корпус сварочного аппарата изготовлен из металла и состоит из основания, передней и задней стенок, а также верхнего кожуха. На передней панели расположены:

• Регулятор сварочного тока в виде переменного резистора

• Две силовые розетки для подключения сварочных кабелей

• Три светодиодных индикатора (зеленый, желтый, красный)

Регулятор тока обеспечивает плавное и легкое управление. Силовые розетки рассчитаны на ток 200 ампер. Зеленый светодиод сигнализирует о включении аппарата, желтый — о перегреве, а красный — об аварийной ситуации.

Задняя панель

На задней панели расположены:

• Двухполюсный выключатель питания с внутренней подсветкой

• Вентилятор охлаждения

Выключатель питания размыкает как фазный, так и нулевой проводники, а вентилятор обеспечивает эффективное охлаждение силовых элементов.

Нижняя часть и кабель питания

На нижней части аппарата установлены ножки-упоры, которые могут быть недостаточно высокими для обеспечения устойчивости. Кабель питания, выполненный по стандарту H05VV-F, является трехпроводным многожильным с сечением 3х2,5 мм² и длиной 1,3 м.

Верхняя крышка

На верхней крышке аппарата указаны основные электрические характеристики, включая продолжительность включения при различных токах.

Внутренняя компоновка и схемотехника

Основные компоненты

1. Радиатор первой пары силовых IGBT-транзисторов и моста выпрямителя

2. Радиатор второй пары силовых IGBT-транзисторов

3. Радиатор первой пары силовых диодов вторичного выпрямителя

4. Радиатор второй пары силовых диодов вторичного выпрямителя

5. Силовой тороидальный трансформатор

6. Модуль управления на микросхеме UC3846G

7. Трансформатор вспомогательного источника питания

8. Силовое реле отключения термистора

9. Термистор ограничения тока включения

10. Трансформатор управления силовыми транзисторами

Электрическая схема

Сетевое напряжение выпрямляется диодным мостом HD50SB100 и сглаживается тремя электролитическими конденсаторами по 470 мкФ на 400 вольт. Инвертор собран по классической мостовой схеме на четырех IGBT-транзисторах 40N60F2DS. Во вторичном выпрямителе используются четыре быстродействующих сдвоенных диода 60F30A, каждый из которых рассчитан на ток до 30 ампер.

Сварочные кабели

Сварочные кабели выполнены из многожильного алюминиевого провода с омеднением (H01N2-D, сечение 16 мм²). Кабель с держателем электрода длиной 1,75 м и кабель с клеммой заземления длиной 1,15 м обладают высокой гибкостью и легкостью. Держатель электрода КВ-200 обеспечивает надежное удержание электродов диаметром до 5 мм за счет жесткой пружины.

Тестирование

Методика тестирования

Тестирование проводилось в соответствии с рекомендациями производителя. Использовался удлинитель с сечением 3х1,5 мм² длиной 20 метров и автоматический выключатель на 16 ампер. Измерения проводились при напряжении на сетевой вилке 230-235 вольт и при пониженном напряжении (170-175 вольт).

Результаты тестирования

1. Нагрев при различных токах:

   • При токе 80 ампер нагрев не был обнаружен.

   • При токе 110 ампер нагрев был незначительным.

   • При токе 140 ампер нагрев был умеренным.

   • При токе 200 ампер нагрев был значительным, но не привел к перегреву аппарата.

2. Работа при пониженном напряжении:

   • При напряжении 170-175 вольт процесс зажигания дуги стал более сложным, но сварка была возможна.

3. Поведение при максимальном токе:

   • При работе на максимальном токе (200 ампер) без перерыва аппарат не перегревался.

Заключение

Сварочный аппарат Denzel DS-200 Compact демонстрирует хорошие технические характеристики и надежность в работе. Компактные размеры и мобильность устройства делают его удобным для использования как в бытовых, так и в профессиональных условиях.
