Обзор сварочного аппарата для пластиковых труб СТАВР АСПТ-2000
1. Технические характеристики
Мощность: 2000 Вт
Диапазон температур нагрева: от 50 до 300 °С
Время разогрева: 2,5 минуты
Диаметры комплектной оснастки: 20, 25, 32, 40, 50, 63 мм
Длина кабеля питания: 3 метра
Габариты аппарата (ДхШхВ): 420х70х120 мм
Габариты ящика для хранения и транспортировки (ДхШхВ): 260х450х100 мм
Вес аппарата: 1,5 кг
Вес ящика для хранения и транспортировки: 5 кг
2. Упаковка и комплектация
Сварочный аппарат поставляется в картонной коробке, затянутой в плёнку. На коробке изображён товар и перечислены его основные характеристики. Гарантийный срок составляет 3 года. Внутри коробки находится металлический ящик, содержащий всё необходимое для работы.
Комплект поставки включает:
-
сварочный аппарат;
-
подставку;
-
шесть комплектов насадок различных диаметров;
-
шестигранный ключ для фиксации насадок;
-
ножницы для резки пластиковых труб;
-
отвёртку;
-
рулетку;
-
пару рукавиц;
-
руководство по эксплуатации;
-
ящик для хранения и транспортировки.
3. Внешний вид и конструкция

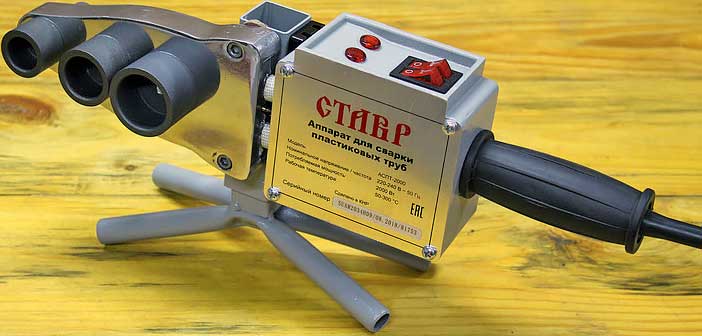

Сварочный аппарат АСПТ-2000 имеет классическую конструкцию, состоящую из рабочего основания и блока терморегулятора. Рабочее основание выполнено из алюминия, толщина — 20 мм. На основании предусмотрена возможность одновременной установки до трёх комплектов оснастки.
На левой стенке блока терморегулятора размещена информационная табличка с логотипом торговой марки и основными техническими характеристиками. Для включения нагревательного элемента предусмотрены два тумблера с подсветкой, информирующей о работе устройства. Индикаторы, расположенные выше тумблеров, сообщают о нагреве рабочего основания. По достижении заданной температуры индикаторы перестают гореть.
Регулировка температуры осуществляется поворотной рукояткой на правой стороне блока. Цена деления шкалы — 10 °С. Помимо регулировки температуры, термостат оснащён «нулевым» положением, отключающим нагрузку независимо от положения тумблеров. Рукоять удобна для хвата и имеет резиновую накладку.
Питание к сварочному аппарату подведено через резиновый кабельный ввод, предотвращающий перегибы кабеля. Кабель питания трёхжильный, сечение — 1 мм². Длина кабеля — 3 метра. Вилка угловая, литая, гибридного типа CEE 7/7.
Подставка для сварочного аппарата выполнена в классическом виде — три трубы, сваренные прихватками. Подставка устойчивая, но имеет некоторые недостатки, такие как непрокрас внутренней поверхности посадочной трубы и небольшой крен аппарата при установке.
4. Оснастка
Комплект оснастки для раструбной сварки состоит из пары дорн+мундштук. В комплекте поставляются шесть комплектов насадок различных диаметров: Ø20, Ø25, Ø32, Ø40, Ø50 и Ø63 мм. Каждый комплект включает крепёжный винт М6х30 DIN 912 с цилиндрической головкой и шестигранным углублением под ключ S6. Поверхность оснастки, контактирующая с материалом, имеет антиадгезионное покрытие, предотвращающее прилипание пластика.
5. Принадлежности
В комплекте с аппаратом поставляются ножницы для резки пластиковых труб, рулетка, шестигранник (S6), отвёртка PH2 и спилковые рукавицы. Ножницы рассчитаны на максимальный диаметр трубы 40 мм, но рез труб выше Ø20 получается под углом, отличным от 90°. Рулетка длиной 3 метра имеет две шкалы: метрическую (мм) и английскую (футы).
6. Разбор
Для доступа к внутренностям аппарата необходимо снять информационную табличку с помощью комплектной отвёртки. Подача питания осуществляется через рокерный переключатель KCD2 с двумя независимыми группами контактов и подсветкой. Термостат WHD-320E способен коммутировать нагрузку до 16 А. Нагревательный элемент состоит из двух спиралей с номинальным сопротивлением 70 Ом каждая. Все провода обжаты изолированными наконечниками, открытые токоведущие части отсутствуют.
7. Тестирование
Аппарат позволяет устанавливать до трёх комплектов оснастки одновременно. Мощность, потребляемая каждой спиралью и суммарная потребляемая мощность, составляют 700, 760 и 1420 Вт соответственно. Нагрев рабочего основания равномерный. В диапазоне температур от 50 °С до 200 °С температура основания превышает уставку срабатывания на 10 °С. Повторный нагрев включается при остывании основания на 10 °С. В диапазоне температур от 200 °С до 300 °С отключение происходит точно с установленной температурой.
Прогрев основания до максимальной температуры занимает чуть менее 2,5 минут. Для полного прогрева рекомендуется выждать дополнительно 1–2 минуты в зависимости от количества и диаметра оснастки. Перед сваркой трубы необходимо очистить от загрязнений и обезжирить. Процесс сварки включает нагрев и соединение деталей, занимая несколько секунд. Для надёжного соединения рекомендуется дать соединению остыть.
В рамках тестирования проведена сварка труб и фитингов различных диаметров (20, 25, 50 и 63 мм). Избыточный пластик, выдавленный при сварке, имеет изменяющуюся форму и отслоение от трубы. На образцах диаметров 20 и 25 мм подобный дефект наблюдается и внутри соединения. На образцах диаметров 25 и 50 мм зона сварки имеет недостаточную длину, вероятно, из-за недостаточного усилия при соединении.
Визуальный осмотр показал отсутствие отслоений деталей по всей длине зоны сварки, что свидетельствует о надёжности соединений.
8. Заключение
Сварочный аппарат СТАВР АСПТ-2000 имеет богатую комплектацию, включающую всё необходимое для работы. Ножницы для резки труб являются бюджетным вариантом и подходят для труб диаметром до 40 мм. Для работы с трубами большего диаметра рекомендуется использовать более мощные ножницы. Температура нагрева соответствует уставкам термостата во всём диапазоне рабочих температур. Разогрев до максимальной температуры занимает 2,5 минуты. Антиадгезионное покрытие насадок предотвращает прилипание расплавленного пластика. Мощность аппарата несколько ниже заявленной, что влияет на время разогрева. Длинный кабель питания позволяет работать без удлинителей, повышая электробезопасность.
