Комплект Rubetek RK-3558
«Перекрытие воды»: техническое описание и руководство пользователя
Введение
Комплект Rubetek RK-3558 предназначен для предотвращения протечек воды в жилых и коммерческих помещениях. Система автоматически перекрывает водоснабжение при обнаружении утечки, что позволяет минимизировать ущерб от затопления.
Упаковка и комплектация

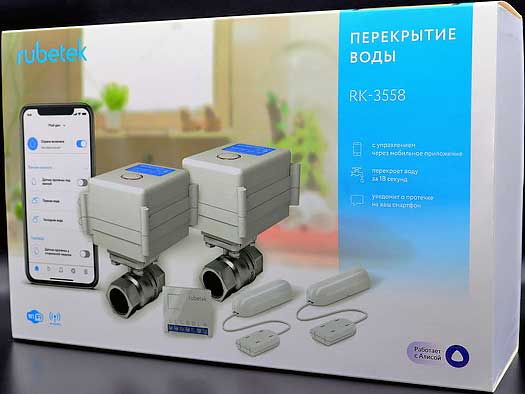

Комплект поставляется в картонной коробке прямоугольной формы, оформленной в фирменных цветах компании. На упаковке указаны технические характеристики и краткое описание компонентов.
В комплект входят:
-
Двухканальный блок управления RE-3312 (1 шт.).
-
Датчик протечки воды RS-3220 (2 шт.).
-
Кран шаровый с электроприводом NEPTUN AQUACONTROL 220В ½ (1 шт.).
Внутри коробки устройства размещены в целлофановом пакете с мягким поролоновым уплотнителем для обеспечения их сохранности. На каждое устройство прилагается руководство пользователя и гарантийный талон.
Двухканальный блок управления RE-3312
Блок управления предназначен для управления двумя независимыми нагрузками до 1,5 кВт каждая. Устройство предназначено для скрытого монтажа и обеспечивает подачу напряжения на электропривод крана при активации датчика протечки.
Технические характеристики:
-
Беспроводная сеть: Wi-Fi 802.11b/g/n.
-
Поддержка сетей 5 ГГц: отсутствует.
-
Функция Smart Link: до 64 датчиков (RF 433 МГц).
-
Рабочее напряжение: АС 100–240 В, 50/60 Гц.
-
Максимальный ток нагрузки для выхода: АС 6,5 А.
-
Рабочая температура: 0…+40 °С.
-
Измерение энергопотребления: есть.
Функциональные особенности:
-
С лицевой стороны устройства расположены винтовые зажимные клеммы и сервисная кнопка управления.
-
На обратной стороне указаны технические характеристики.
-
Устройство имеет квадратную форму с гранями 45 мм и толщиной 16 мм.
Датчик протечки воды RS-3220
Датчик протечки представляет собой компактное беспроводное устройство, которое оповещает о протечке воды. В комплект входят два датчика, каждый из которых оснащен двухсторонней клейкой лентой и крепежными элементами.
Технические характеристики:
-
Рабочее напряжение: 2 В.
-
Питание: батарея 23А 12 В.
-
Время работы от батарейки: до 1 года при стандартных условиях.
-
Рабочая частота: RF 433 МГц (EV1527).
-
Рабочая температура: 0…+40 °С.
-
Вес: 80 г.
-
Габариты передатчика: 76х23х15 мм.
-
Габариты детектора воды: 45х23х8 мм.
-
Радиус действия: до 30 м в помещении.
Конструкция:
-
Датчик состоит из двух частей, соединенных проводом: передатчика и детектора.
-
Детектор устанавливается в месте возможной утечки или скопления воды.
-
Питание датчика осуществляется от встроенной батарейки формата 23А 12 В.
Кран шаровый с электроприводом
Кран шаровый с электроприводом NEPTUN AQUACONTROL 220В ½ предназначен для автоматического перекрытия водоснабжения при обнаружении утечки.
Технические характеристики:
-
Диаметр крана: 1/2.
-
Напряжение: 220 В.
-
Время полного перекрытия: 18 сек.
-
Материал шарового крана: латунь.
-
Нормативное давление: 16 бар.
-
Максимальная температура рабочей среды: 90 °C.
-
Потребляемая мощность: 10 Вт.
Функциональные особенности:
-
На лицевой стороне корпуса имеется информационная наклейка и окно с индикацией положения шарового крана.
-
Краны изготовлены из горячекованной никелированной латуни, что обеспечивает их прочность и долговечность.
-
Электропривод крана управляется дистанционно через блок управления.
-
Внутренний диаметр концевой резьбы составляет 19,5 мм с обеих сторон.
Принцип работы:
-
При активации датчика протечки блок управления подает питание на электропривод крана.
-
Большая полушестерня поворачивается, и кран закрывается.
-
После закрытия крана полушестерня нажимает на выключатель, цепь размыкается, и привод отключается.
Установка и подключение
-
Подключение блока управления:
-
Установите приложение Rubetek на смартфон или планшет.
-
Зарегистрируйтесь в приложении.
-
Подключите блок управления к питанию.
-
Сброс устройства: удерживайте кнопку на лицевой стороне устройства до звукового сигнала.
-
Введите данные от Wi-Fi-сети и добавьте устройство в приложении.
-
-
Настройка каналов:
-
В приложении определяются два активных канала: «Канал 1» и «Канал 2».
-
Каналы можно переименовать по желанию.
-
-
Подключение датчиков протечки:
-
Добавьте до 64 датчиков протечки в приложение.
-
Настройте сценарии работы устройств, включая автоматическое закрытие крана при активации датчика протечки.
-
-
Подключение крана шарового с электроприводом:
-
Подключите кран в соответствии со схемой, указанной в руководстве.
-
Проверьте работоспособность системы, активировав датчик протечки и убедившись в автоматическом перекрытии водоснабжения.
-
Рекомендации по эксплуатации:
-
Для обеспечения бесперебойной работы системы рекомендуется использовать резервный источник питания для блока управления.
-
Система предназначена для установки в жилых и коммерческих помещениях, включая квартиры, загородные дома, общественные и административные здания, промышленные и складские помещения, а также системы отопления.
Заключение
Комплект Rubetek RK-3558 «Перекрытие воды» является эффективным решением для предотвращения протечек воды и минимизации ущерба от затопления. Система обеспечивает автоматическое перекрытие водоснабжения при обнаружении утечки и позволяет своевременно получать уведомления о происшествии. Благодаря поддержке до 64 различных датчиков, комплект может быть интегрирован в систему умного дома, обеспечивая комплексную безопасность и контроль за состоянием инженерных систем.
