Обзор двухканального блока управления умным домом Rubetek RE-3312

Проект «Умный дом» на базе оборудования Rubetek

Создание системы «умный дом» в настоящее время является выполнимой задачей для широкого круга пользователей. Российская компания Rubetek предлагает широкий ассортимент модулей и датчиков, которые позволяют подобрать оптимальное решение для различных целей и задач. Возможно приобретение как готовых комплектов, так и отдельных компонентов для самостоятельной сборки системы.

Стоимость продукции Rubetek является конкурентоспособной, что делает реализацию проекта «умный дом» доступной в рамках ограниченного бюджета.

Технические характеристики

Двухканальный блок управления Rubetek RE-3312

• Беспроводная сеть: Wi-Fi 802.11b/g/n (2,4 ГГц).

• Рабочее напряжение: 100–240 В, 50/60 Гц.

• Максимальная нагрузка выхода: AC-1 — 1,5 кВт/6,5 A, AC-3 — 0,7 кВт/3 A.

• Количество каналов: 2.

• Рабочая температура: 0…+40 °С.

• Функция Smart Link: подключение до 64 датчиков (RF 433 МГц).

• Подрозетник для монтажа: Ø ≥ 50 мм.

• Потребление: < 2 Вт.

• Габариты: 44,5 × 39 × 16 мм.

• Вес: 32 г.

• Цена: 3500 руб.

Датчик открытия RS-3210

• Тип подключения: RF 433 МГц (по протоколу EV 1527).

• Дальность действия: до 30 м.

• Рабочее напряжение: 12 В.

• Питание: батарейка CR-23A.

• Рабочая температура: 0 °С…+40 °С.

• Рабочая влажность: до 80 % без конденсата.

• Габариты: 76 × 23 × 15 мм.

• Вес: 50 г.

• Цена: 790 руб.

Датчик движения RS-3201

• Тип подключения: RF 433 МГц (по протоколу EV 1527).

• Дальность действия: до 30 м.

• Угол обзора: 60° (вертикально), 90° (горизонтально).

• Рабочее напряжение: 1,5 В.

• Питание: 2 батарейки AAA.

• Дистанция определения движения: 4–8 м.

• Ток потребления в режиме ожидания: 50 мкА.

• Ток потребления в режиме тревоги: 25 мА.

• Рабочая температура: 0 °С…+40 °С.

• Рабочая влажность: до 80 % без конденсата.

• Габариты: 105 × 50 × 68 мм.

• Цена: 1350 руб.

Упаковка и комплектация

Оборудование поставляется в картонных коробках с цветной полиграфией. На лицевой стороне коробок указаны логотип компании, наименование изделия, его изображение и краткое описание. На обратной стороне приводится более детальная информация о возможностях и характеристиках приборов. На боковых гранях коробок указана информация о назначении устройств и их технические характеристики. Внутри коробок приборы закреплены в ячейках из вспененного полиуретана.

Комплект поставки:

• Блок управления Rubetek RE-3312: руководство пользователя, гарантийный талон.

• Датчик открытия RS-3210: магнит в корпусе, батарейка CR-23A, набор винтов, двухсторонние наклейки.

• Датчик движения RS-3201: батарейки AAA, набор винтов, кронштейн для крепления.

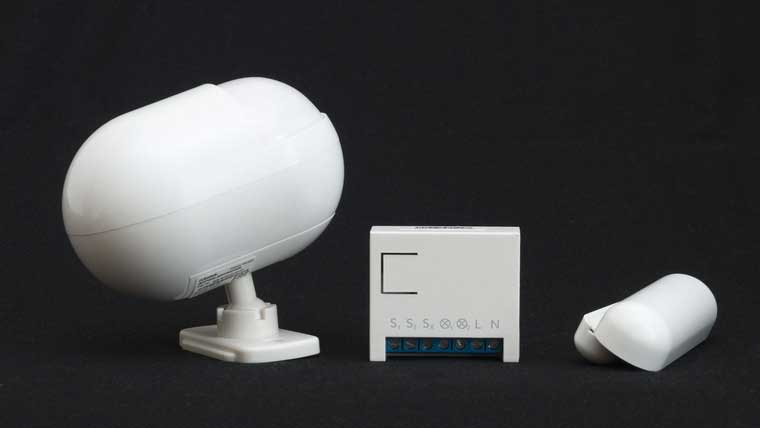

Внешний вид

Блок управления Rubetek RE-3312:

• Компактная призматическая конструкция из белого пластика.

• На лицевой стороне расположены семь винтов для крепления проводов и кнопка инициализации устройства.

• На обратной стороне указаны технические характеристики и разъемы для подключения проводов.

• Внутри коробки находится плата с Wi-Fi модулем, двумя реле и управляющими микросхемами.

Датчик открытия RS-3210:

• Состоит из двух частей: корпуса с датчиком и установленной батарейкой, а также магнита в отдельном корпусе.

• На корпусе датчика имеется отверстие с выступающим контактом для активации.

• Для верной взаимной ориентации корпусов датчика и магнита на одной из граней у них имеется треугольный выступ и выемка.

Датчик движения RS-3201:

• Цилиндрическая конструкция с двумя полусферами.

• В передней части вырезано окно, закрытое полупрозрачным пластиком.

• На тыльной стороне находится крышка с креплением под кронштейн.

• Под крышкой расположен батарейный отсек и три тумблера для управления работой устройства.

• Снизу имеется miniUSB-разъем, назначение которого не указано в инструкции или на сайте производителя.

Подключение

Инструкция по подключению блока управления Rubetek RE-3312 содержит детальное описание с иллюстрациями. Для тестирования системы было выполнено подключение без монтажа к электропроводке квартиры. На вход блока управления был подключен кабель с вилкой, на выход — светильник с лампой, а также обычный выключатель.

Управление системой осуществляется через мобильное приложение Rubetek. Для добавления блока управления и датчиков в систему необходимо выполнить следующие шаги:

1. Создать дом в приложении.

2. Ввести логин и пароль Wi-Fi роутера.

3. Добавить блок управления и датчики в систему.

Датчики могут быть добавлены в автоматическом режиме или по штрих-коду на их корпусе. Для удобства управления оборудованием его можно переименовывать и привязывать к комнатам в доме.

Каждый канал блока управления имеет свои настройки:

• Включение/выключение вручную.

• Включение/выключение по таймеру в определенные дни недели.

• Просмотр потребления энергии подключенным устройством (после ввода тарифа).

Для постановки дома на охрану необходимо создать сценарий действий по срабатыванию определенного датчика. Все события записываются в журнал. Привязка номера телефона позволяет получать SMS-уведомления о событиях в случае постановки дома на охрану.

Взаимодействие блока управления и датчиков возможно и без активации режима охраны. Для этого необходимо перейти во вкладку «Сценарии» и создать сценарии по нажатию или по условию.

Датчики не могут работать самостоятельно, они должны быть подключены к центру управления, блоку управления, поворотной камере или умной розетке для функционирования.

Практическое применение

1. Датчик открытия RS-3210:

   • Установка: на входную дверь.

   • Подключение: первый канал блока управления к лампочке в прихожей и соответствующему выключателю.

   • Сценарий: при срабатывании датчика на открытие включить свет.

   • Преимущества: возможность создания сценария для оповещения при открытии двери при постановке дома на охрану. Рекомендуется также установить Wi-Fi камеру для автоматического включения при срабатывании датчика.

2. Датчик движения RS-3201:

   • Установка: в комнате.

   • Подключение: второй канал блока управления к лампочке и выключателю.

   • Сценарий: при срабатывании датчика включить свет.

   • Недостатки: свет будет включаться и днем, что требует дополнительных настроек для активации только в темное время суток.

3. Умная лампочка Rubetek:

   • Подключение: в общий сценарий с датчиками.

   • Функционирование: лампочка включается и выключается в соответствии с заданными сценариями.

4. Постановка дома на охрану:

   • SMS-оповещения: приходят исправно и вовремя.

   • Взаимодействие с соседями: возможность получения помощи в случае срабатывания сигнализации.

Заключение

Двухканальный блок управления Rubetek RE-3312 представляет собой компактное и простое в использовании устройство, позволяющее управлять двумя электроприборами дистанционно. Свет, обогреватели, кондиционеры, розетки и другие приборы могут быть интегрированы в систему «умный дом».

Преимущества блока управления:

• Доступная цена.

• Компактные размеры.

• Простота подключения.

• Наличие мобильного ПО.

• Онлайн-обновление прошивки датчиков.

• Возможность создания простых сценариев.

• Поддержка до 64 датчиков.

• SMS-оповещение.

Ограничения:

• Ограниченная функциональность по сравнению с центром управления.

• Зависимость от внешнего питания и интернет-соединения.

В целом, блок управления Rubetek RE-3312 является эффективным решением для создания системы «умный дом» в рамках ограниченного бюджета.
