Обзор зарядно-предпускового устройства Вымпел-55

Автомобильный аккумулятор: зарядка и эксплуатация

Автомобильный аккумулятор заряжается от генератора. Однако при коротких или редких поездках он не успевает полностью восстановить заряд, и в таких случаях требуется использование зарядного устройства. Рекомендуется проводить зарядку аккумулятора как минимум дважды в год, особенно перед наступлением холодов.

Технические характеристики

Регулируемое напряжение: 0,5–18 В с шагом 0,1 В
Регулируемый ток: 0,5–15 А с шагом 0,1 А
Алгоритмы заряда: импульсное отключение, плавное уменьшение тока, программируемые алгоритмы
Индикация: матричный монохромный ЖК-дисплей с подсветкой
Охлаждение: активное (микровентилятор)
Электронная защита: от короткого замыкания, перегрева, переполюсовки
Дополнительные функции: возможность зарядки полностью разряженного аккумулятора, использование в качестве предпускового устройства, блока питания и цифрового вольтметра; наличие таймера, сохранение настроек

Габариты: 155 x 85 x 200 мм
Вес: 1,0 кг

Внешний вид и комплектация

Зарядное устройство поставляется в картонной коробке. В комплект входят само устройство и инструкция, которую также можно скачать с официального сайта (в формате PDF).

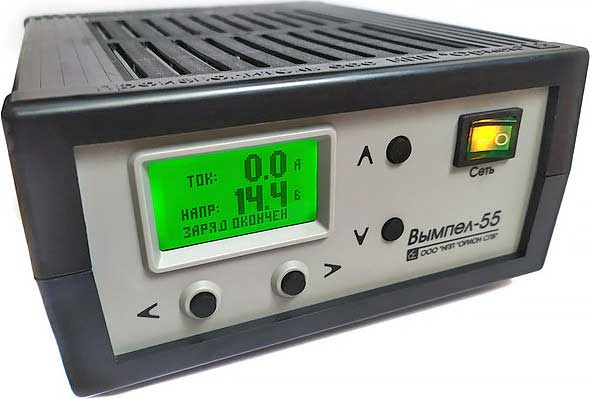

Корпус устройства выполнен из пластика, обладающего высокой прочностью. Сверху и снизу расположены вентиляционные отверстия. На лицевой стороне находится кнопка включения, графический экран с подсветкой и четыре кнопки управления. Сзади имеется отсек для хранения сетевого кабеля питания и проводов с зажимами-крокодилами. Вентилятор охлаждения расположен за этим отсеком.

Провода не съёмные, их длина составляет около 107 см, а длина сетевого кабеля — 97 см без учёта вилки. В некоторых ситуациях этого может быть недостаточно, поэтому рекомендуется использовать удлинитель.

Внутреннее устройство

На нижней части устройства расположены четыре ножки, которые скрепляют две половины корпуса и крепятся с помощью саморезов. Одна из шляпок закрыта гарантийной пломбой. Для доступа к внутренней части необходимо выкрутить ножки, перевернуть устройство и снять верхнюю половину корпуса.

Пайка выполнена качественно, выключатель размыкает оба провода сетевого кабеля. Однако места пайки на выключателе не изолированы термоусадочной трубкой. Рядом с выключателем установлен предохранитель на 3 А, который впаян в плату. В данном устройстве предусмотрены различные защиты (от короткого замыкания, перегрева, переполюсовки), благодаря чему замена предохранителя может никогда не потребоваться.

Рядом с предохранителем находится термистор NTC 10D15, который ограничивает первоначальный бросок тока при включении устройства. Вместо Y-конденсатора используется обычный высоковольтный конденсатор. При возможном пробое (например, от разряда молнии) выход может оказаться соединённым с входом, что может привести к поражению электрическим током. Однако используемый конденсатор рассчитан на напряжение 6 кВ, что является более надёжным решением по сравнению с конденсаторами на 1–2 кВ.

Сердцем устройства является микроконтроллер Microchip PIC24FJ128GA006, расположенный на вертикальной плате рядом с экраном и кнопками управления. Греющиеся элементы схемы расположены ближе к вентилятору охлаждения, каждый из них имеет собственный радиатор и термопасту для эффективного отвода тепла. Используемые электролитические конденсаторы рассчитаны на температуру до 105 °C.

В некоторых экземплярах устройства вентилятор охлаждения подключён через резистор, который одним выводом припаян к плате. Это было сделано, вероятно, для снижения скорости вращения вентилятора и уменьшения уровня шума. В будущем возможно внесение изменений в печатную плату. Вентилятор может работать как постоянно, так и включаться только при достижении заданной температуры.

Режимы и настройки

Устройство может использоваться в качестве вольтметра для измерения напряжения до 18 В без подключения к сети. Для этого необходимо подключить зажимы-крокодилы к аккумулятору, и на экране отобразится измеренное напряжение. Устройство работает в диапазоне от 5–6 В.

После подключения устройства к сети и его включения на экране отображается текущее напряжение на выходе и ток. С помощью кнопки «вверх» можно выбрать один из двух вариантов отображения: первый вариант с более крупными цифрами напряжения и тока, второй вариант с цифрами меньшего размера, но с дополнительной строкой, в которой отображается информация о состоянии заряда (идёт заряд или нет), время заряда и количество отданных ампер-часов. Кнопка «вниз» отображает состояние таймера. Кнопка «влево» используется для возврата на предыдущий экран и на главном экране не выполняет никаких функций.

При нажатии кнопки «вправо» открывается меню с тремя профилями: настройки, таймеры и перезапуск алгоритма заряда. Профили позволяют сохранять настройки в памяти устройства, что позволяет избежать необходимости повторного ввода всех параметров. Алгоритмы определяют принцип работы устройства, а профили позволяют выбрать и активировать нужный алгоритм.

Алгоритм 1 используется для работы в качестве блока питания, предпускового устройства и обычной зарядки аккумуляторов. Алгоритм 2 подходит для использования аккумулятора в качестве источника бесперебойного питания или постоянной подзарядки. Алгоритмы 3, 4 и 5 предназначены для различных процессов восстановления.

В разделе «Настройки» можно отрегулировать яркость подсветки дисплея, отключить звук нажатий и просмотреть версию установленной прошивки. Самостоятельное обновление прошивки пользователем не предусмотрено. Кнопка «Главный экран» включает или отключает дополнительную информационную строку внизу экрана.

В разделе «Расширенные настройки» можно установить минимальный индицируемый ток, настроить работу вентилятора, сопротивление проводов и контрастность экрана. Автотаймер позволяет автоматически запускать таймер при включении устройства в сеть.

Раздел «Таймеры» предоставляет возможность гибкой настройки работы устройства, включая выключение заряда через определённое время, включение/выключение устройства в качестве блока питания, периодический или циклический заряд, а также автоматический переход между профилями.

Раздел «Перезапуск» позволяет перезапустить алгоритм заряда без отключения устройства от сети, что позволяет начать процесс зарядки с самого начала согласно выбранному графику.

Применение

Устройство успешно использовалось в качестве предпускового устройства зимой после длительной стоянки. Для проведения десульфатации 5-летнего Ca/Ca аккумулятора был применён Алгоритм 5 (или комбинация Алгоритма 1 и Алгоритма 3 для устройств со старыми прошивками). После проведения процедуры аккумулятор начал самостоятельно справляться с запуском двигателя.

Устройство может заряжать не только автомобильные аккумуляторы, но и литий-ионные аккумуляторы типа 18650. Для этого необходимо выбрать Алгоритм 1, установить напряжение 4,2 В (или немного выше для некоторых аккумуляторов) и ток заряда, который обычно составляет около 0,3 от ёмкости аккумулятора. Например, для аккумулятора ёмкостью 3000 мАч рекомендуется установить ток заряда в диапазоне 0,5–1,0 А.

В режиме блока питания устройство показало низкие пульсации напряжения, что является неожиданным для устройств данного типа. Даже некоторые зарядные устройства для мобильных телефонов имеют более высокие пульсации.

Достоинства

• Возможность использования в качестве предпускового устройства, блока питания и вольтметра

• Широкий выбор алгоритмов заряда

• Возможность зарядки различных типов аккумуляторов благодаря регулировке напряжения и тока

• Дисплей, который хорошо виден как на солнце, так и в темноте

• Наличие электронной защиты от короткого замыкания, перегрева и переполюсовки

• Отсек для хранения проводов

Недостатки

• Отсутствие встроенной нагрузки или выхода для неё, что могло бы расширить функциональные возможности устройства

• Короткие и несъёмные провода могут быть неудобны для некоторых пользователей

Заключение

Зарядно-предпусковое устройство Вымпел-55 является многофункциональным и компактным решением, которое может заменить несколько различных устройств. Лёгкий вес и небольшие габариты делают его удобным для использования в различных условиях.
