Современные технологии делают доступным кондиционирование для различных типов жилых и офисных помещений. В ассортименте сплит-систем TCL представлены удобные и экономически выгодные настенные модели, предназначенные для помещений площадью от 20 до 35 квадратных метров. Компактная система TAC-09CHSA обеспечивает не только комфортные условия эксплуатации, но и энергоэффективность.
Сплит-система TCL представляет собой настенную сплит-систему кондиционирования воздуха, предназначенную для использования в небольших помещениях. Система оснащена встроенным контроллером и набором сенсоров (температура, влажность и т.д.), что позволяет автоматически поддерживать заданные климатические параметры. Управление осуществляется с помощью пульта дистанционного управления, который также оснащен температурным сенсором для оценки температуры в непосредственной близости от пользователя.
При выборе сплит-системы необходимо учитывать размеры помещения. В линейке TCL представлены три модели: TAC-07CHSA, TAC-09CHSA и TAC-12CHSA, которые различаются по холодопроизводительности и рассчитаны на помещения площадью до 20, 25 и 35 квадратных метров соответственно.
Технические характеристики
-
Наименование: TCL TAC-09CHSA/BH
-
Тип: сплит-система
-
Размещение: настенное
-
Назначение: кондиционирование жилых и офисных помещений
-
Обслуживаемая площадь: приблизительно 25 м²
-
Холодопроизводительность: 9000 BTU
-
Потребляемая мощность: 730 Вт (охлаждение) / 820 Вт (обогрев)
-
Управление: пульт дистанционного управления
-
Датчики: внутренний блок, пульт дистанционного управления
-
Тип хладагента: R410A
Конструкция сплит-системы
Сплит-система состоит из двух основных блоков: внутреннего и внешнего. Внутренний блок отвечает за циркуляцию воздуха, фильтрацию, ионизацию, осушение и изменение температуры с помощью встроенного радиатора-теплообменника. Внешний блок, размещаемый снаружи помещения, представляет собой радиатор-конденсатор с активным охлаждением и включает в себя массивный радиатор-теплообменник, конденсатор хладагента и вентилятор для отвода тепла.
Комплект поставки
В комплект поставки сплит-системы TCL TAC-09CHSA входят:
-
Внутренний блок в отдельной упаковке
-
Внешний блок в отдельной упаковке
-
Пульт дистанционного управления
-
Элементы питания для пульта
-
Крепление пульта
-
Трубка для отвода конденсата
-
Материалы для монтажа
-
Фитинги
Перед началом эксплуатации рекомендуется ознакомиться с инструкцией, включая разделы по управлению с пульта дистанционного управления, описанию режимов работы, а также по уходу и чистке фильтров.
Особенности внешнего блока

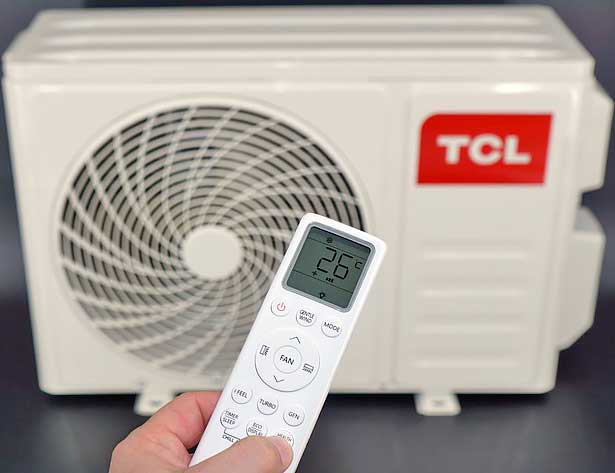

Внешний блок сплит-системы TCL TAC-09CHSA представляет собой теплообменник с характерным внешним видом. Он устанавливается снаружи помещения и обеспечивает перенос тепла из внутреннего объема с помощью хладагента. На корпусе блока расположены две ручки, одна из которых служит крышкой для отсека коммутации электрических соединений, а под другой скрываются клапаны магистралей хладагента. Внутри блока установлен массивный радиатор-теплообменник и конденсатор хладагента, рабочая поверхность которого защищена мелкой сеткой от попадания мусора. Размеры внешнего блока составляют приблизительно 60 х 50 х 23 см. Вентилятор, обеспечивающий отвод тепла, защищен большой защитной сеткой.
Особенности внутреннего блока
Внутренний блок сплит-системы TCL TAC-09CHSA выполнен в современном минималистичном стиле. Он представляет собой вытянутый блок с полупрозрачной панелью, под которой расположен светодиодный дисплей для индикации режимов работы, установленной температуры и времени таймера. На нижней части корпуса расположены подвижные заслонки и дефлекторы, обеспечивающие регулировку направления воздушного потока в различных направлениях. Размеры внутреннего блока составляют приблизительно 72 х 24 х 18 см при холодопроизводительности 9000 BTU, что позволяет легко разместить его в помещении площадью около 25 квадратных метров.
Забор воздуха осуществляется через сеть крупных отверстий в верхней части корпуса. Воздух пропускается через массивный радиатор и систему фильтров, обеспечивая регулирование температуры и осушение воздуха при необходимости. Также предусмотрена функция ионизации воздуха. Особенностью модели является использование комбинированного фильтра, включающего зону с мелкоячеистой сеткой, что обеспечивает минимальное обслуживание - периодическую промывку и просушку фильтра. Внутренний блок оснащен несколькими температурными датчиками, один из которых расположен непосредственно под панелью.
Кондиционер питается от бытовой сети переменного тока (50 Гц) с напряжением 220 В. Потребление электроэнергии при охлаждении составляет до 730 Вт, а при обогреве - до 820 Вт. На боковых панелях внутреннего блока размещена дополнительная информация по подключению и техническим характеристикам изделия. На задней части блока расположена съемная монтажная панель, обеспечивающая легкое крепление на стену и упрощающая обслуживание. Медные трубки, служащие магистралями для хладагента, защищены пластиковыми крышками.
Подключение сплит-системы к электрической сети
Под боковой крышкой внешнего блока расположены газовые и жидкостные клапаны, к которым необходимо подсоединить трубки при монтаже. Для заполнения магистралей используется хладагент R410A. В процессе установки осуществляется закачка хладагента, опрессовка и проверка герметичности системы.
Установка сплит-системы в помещении
Установка сплит-системы включает в себя последовательное размещение внутреннего и внешнего блоков, подключение электрической части, магистралей хладагента и теплоизоляцию трасс. Внутренний блок устанавливается на стену, а внешний блок может быть размещен на стене через стену. Ширина крепежных "лап" составляет 36 см. Важно отметить, что в комплекте с TCL отсутствуют кронштейн, резиновые подкладки и крепеж для установки внешнего блока, поэтому рекомендуется приобрести их отдельно.
Для установки внешнего блока рекомендуется использовать виброразвязку (резиновые изоляторы), которая позволит снизить уровень вибрации и шума. Для монтажа на стену следует использовать универсальные кронштейны, которые можно приобрести отдельно. Для внутреннего блока необходимо предварительно установить монтажную панель, которая легко отстегивается от шасси блока и имеет складные упоры для обслуживания.
Рекомендации по размещению сплит-системы в жилом помещении
При выборе места для внешнего блока рекомендуется учитывать его близость к внутреннему блоку, что минимизирует длину магистралей хладагента. Внешний блок следует размещать на подветренной стороне, защищая его от воздействия снега, льда и прямых струй воды. Магистрали и электрические кабели рекомендуется скрыть в гофрированных трубах или кабель-каналах, а места отверстий в стене должны быть герметизированы и теплоизолированы.
При размещении внутреннего блока необходимо соблюдать следующие рекомендации:
-
Блок не должен стоять вплотную к стенам или мебели.
-
Расстояние от потолка должно быть достаточным для обеспечения естественной конвекции воздушного потока.
-
Поток воздуха из кондиционера не должен быть направлен на людей, а должен создавать циркуляцию воздуха над головой.
Для модели TCL TAC-09CHSA предусмотрена технология распределения воздушного потока в четырех направлениях ("4D"), что позволяет регулировать направление воздушного потока как в вертикальной, так и в горизонтальной плоскости.
Управление сплит-системой с помощью пульта дистанционного управления
Пульт дистанционного управления сплит-системы TCL TAC-09CHSA предоставляет широкий функционал для выбора комфортного режима работы. Он поддерживает режимы охлаждения, обогрева, вентиляции, осушения, а также ночной режим, режим "Турбо" и режим ионизации воздуха. Пульт позволяет устанавливать таймер отключения.
Одной из интересных функций является режим iFeel, который использует дополнительный набор датчиков температуры и влажности в пульте дистанционного управления. В этом режиме кондиционер работает на основе показаний датчиков в пульте, обеспечивая поддержание комфортной температуры непосредственно в зоне пользователя. На панели внутреннего блока отображается установленная температура.
С помощью пульта можно выбирать направление обдува (горизонтальное, вертикальное или оба сразу), а также интенсивность обдува. В режиме "Турбо" включаются максимальные обороты вентилятора. Также предусмотрена возможность выбора скорости вращения вентилятора вручную.
Для удобства эксплуатации можно использовать функцию таймера отключения (Timer/Sleep), режим энергосбережения "Эко", который отключает дисплей внутреннего блока, а также функцию Health/Clean, активирующую режимы ионизации воздуха и самоочистки.
Результаты работы сплит-системы
Тестирование работы сплит-системы показало, что в режиме "Турбо" охлаждение всего объема помещения достигается в кратчайшие сроки. Кондиционер эффективно поддерживает заданную температуру, например, в режиме охлаждения при значениях 23-20-16 градусов и в режиме обогрева при значениях 24-26 градусов. Контроль температуры осуществлялся с помощью термогигрометра из экосистемы Xiaomi.
Уровень шума при работе сплит-системы
Первичное измерение уровня шума внешнего блока показало значение около 54 дБ в непосредственной близости. После установки резиновых антивибрационных опор уровень шума снизился до 52 дБ, что является приемлемым значением для внутреннего помещения. Уровень шума внутреннего блока при максимальной работе составляет приблизительно 43 дБ, а в режиме минимальной конвекции практически не слышен (33-36 дБ).
Заключение
Сплит-система TCL TAC-09CHSA является достойным выбором для небольших помещений. Для помещений меньшей площади (18-20 м²) рекомендуется рассмотреть модель TAC-07CHSA, а для больших помещений (30-35 м²) - модель TAC-12CHSA. При правильном размещении и учете рекомендаций по распределению воздушных потоков обеспечивается эффективное охлаждение и обогрев помещения. Режим iFeel, контролирующий температуру в зоне пульта дистанционного управления, является удобным дополнением. Уровень шума при работе сплит-системы находится в пределах допустимых значений. Однако для монтажа и подключения рекомендуется обратиться к профильным специалистам, так как в комплекте отсутствуют настенные крепления для внешнего блока и виброразвязки.
