Обзор сплит – системы DEXP AC-CH9ONF

В жаркий день многие сталкиваются с проблемой поддержания оптимального микроклимата в жилых и офисных помещениях. Для создания комфортных условий и обеспечения стабильного теплового режима рекомендуется использовать системы кондиционирования воздуха, такие как сплит-система DEXP AC-CH9ONF.

Данная модель представлена в четырех версиях, которые различаются по своей производительности и предназначены для помещений различной площади. Сплит-система DEXP AC-CH9ONF рассчитана на использование в помещениях до 25 квадратных метров.

Технические характеристики

Холодопроизводительность: 9000 BTU
Мощность охлаждения: 2630 Вт
Мощность обогрева: 2690 Вт
Рекомендуемая площадь помещения: 25 м²
Воздушный поток внутреннего блока: 7,5 м³/мин
Максимальный уровень шума внутреннего блока: 38 дБ
Уровень шума наружного блока: 50 дБ
Хладагент: R410A
Максимальная длина магистрали: 9 м
Класс энергопотребления: A

Основные режимы работы:

• Осушение

• Вентиляция

• Обогрев

• Охлаждение

• Автоматический режим

Дополнительные функции:

• Технология Golden Fin

• Система против образования льда

• Защита от замерзания

Габариты и вес внутреннего блока:

• Ширина: 720 мм

• Высота: 201 мм

• Глубина: 270 мм

• Вес: 7 кг

Габариты и вес наружного блока:

• Ширина: 635 мм

• Высота: 458 мм

• Глубина: 240 мм

• Вес: 21,5 кг

Комплект поставки

В комплект поставки входят внешний и внутренний блоки, а также дополнительные элементы:

• Пульт дистанционного управления (ДУ)

• Батарейки типа ААА (2 шт.)

• Руководство по эксплуатации (на русском и казахском языках)

• Руководство по монтажу (на русском и казахском языках)

• Сливной шланг

• Дренажное сопло

• Крепежный и монтажный комплект

Кронштейн для внешнего блока в комплект не входит и приобретается отдельно.

Внешний вид

Внешний блок

Внешний блок сплит-системы выполнен из металла и окрашен в белый цвет. Его габариты составляют 635 x 458 x 240 мм, а вес — 21,5 кг. Дизайн блока классический, без сложных дизайнерских решений. Лицевая сторона защищена съемной решеткой, которая фиксируется четырьмя винтами.

Справа и слева блока предусмотрены рукоятки для переноса. Под одной из рукояток, с правой стороны, находится электромонтажный отсек для подключения питающего кабеля. Ниже расположены клапаны магистралей хладагента, которые на заводе защищены пластиковыми колпачками.

Модель оснащена специальным покрытием Golden Fin, нанесенным на ребра и трубки радиатора. Это покрытие предотвращает повреждение от неблагоприятных внешних воздействий и продлевает срок службы устройства.

Сборка внешнего блока разборная, фиксируется на саморезах. Внутри можно детально рассмотреть все компоненты и соединения. В качестве электродвигателя используется модель YDK36-4D, которая приводит в движение трехлопастную крыльчатку пропеллера из плотного пластика синего цвета.Компрессор GMCC ASN89V1UDZ, используемый в данной сборке, окружен шумоизоляцией из резины и войлока.

Электронный узел, расположенный над компрессором, включает в себя четырехходовой клапан DSF-4-R410A, соленоидную катушку SH-W2B и пусковой конденсатор CBB65 30uF 450V.

Внутренний блок

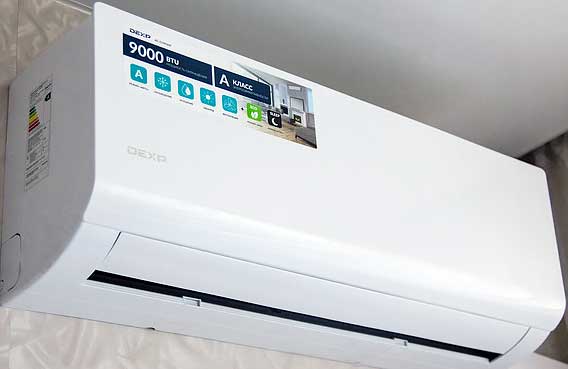

Внутренний блок, выполненный из белого пластика, имеет классический дизайн и следующие габариты: 720 x 201 x 270 мм. Вес модели составляет 7 кг. Несмотря на компактные размеры, блок гармонично вписывается в любой интерьер благодаря своему минималистичному дизайну.

В нижней части блока находится длинная горизонтальная шторка жалюзи. За ней расположены два блока вертикальных жалюзи, положение которых регулируется вручную. Верхняя часть корпуса открытого типа, где видны воздушные фильтры-сетки. Именно здесь происходит забор воздуха.

Лицевая часть блока представляет собой откидную крышку, фиксируемую четырьмя пластиковыми защелками. В правой части расположен скрытый дисплей, который отображает установленную температуру. При открытой крышке доступ к воздушным фильтрам, которые являются многоразовыми и требуют регулярной очистки, становится проще.

Справа от клеммной колодки для подключения питающего кабеля находится аварийный переключатель для принудительного включения или отключения кондиционера. Данный переключатель утоплен внутрь корпуса и может быть использован в случае утери пульта ДУ.

На торце корпуса с завода предусмотрены отверстия для вылома пластика под дренажный шланг, трубопровод и проводку. Однако для их установки необходимо выполнить подпиливание пластика в процессе монтажа.

На тыльной стороне блока установлен кронштейн для фиксации внутреннего блока и дренажный шланг. Магистрали, оконцованные пластиковыми крышками, обернуты теплоизоляционным материалом.

Корпус кондиционера легко разбирается, что позволяет получить доступ к внутренним компонентам. Решетка радиатора внутреннего блока покрыта специальным покрытием Golden Fin. В правой части лицевой стороны расположен температурный датчик.

Двигатель шторки жалюзи представлен моделью 24BYJ48-E11. Справа от него расположен электронный блок управления, скрытый за пластиковым кожухом. Кожух фиксируется на трех пластиковых защелках, а внутри находится плата управления сплит-системой.

В случае, если стандартный кабель питания (130 см) окажется недостаточным, его можно заменить. Важно отметить, что на плате отсутствуют винтовые зажимы, и все соединения осуществляются через коннекторы, которые необходимо опрессовывать самостоятельно и подключать напрямую к плате. Если это затруднительно, а до розетки не хватает длины кабеля, его можно нарастить или использовать удлинитель.

Установка

Монтаж внешнего и внутреннего блоков относительно прост, однако подключение требует использования дополнительных материалов и оборудования, не входящих в комплект поставки. Рекомендуется обратиться к специалистам по монтажу систем кондиционирования для правильной установки сплит-системы.

В данном случае установка осуществлялась в гостиной площадью 18 м² с учетом совместной зоны с коридором площадью 3 м², что в сумме составляет 21 м². Это позволяет использовать модель в соответствии с рекомендованными параметрами производителя.

Учитывая особенности помещения и максимальную длину трассы магистрали (9 м), было принято решение установить кондиционер в угловой зоне комнаты. Трасса выведена с правой стороны кондиционера, и сквозное отверстие было бурено с помощью бура диаметром 50 мм. Длина магистрали составила 3 м.

Внешний блок был закреплен на кирпичной стене с использованием универсального кронштейна для систем кондиционирования, который не входит в комплект поставки. Специалисты по монтажу предоставили данный кронштейн за 500 рублей. В некоторых случаях используются резиновые демпферы для снижения вибрации и уровня шума внешнего блока, но в данном случае монтаж был выполнен без их применения.

Тестирование

Пульт дистанционного управления

Включение и выключение кондиционера, выбор режима работы, регулировка температуры, скорости вращения вентилятора и положения горизонтальной шторки осуществляются с помощью пульта дистанционного управления. Пульт выполнен из белого пластика и имеет интуитивно понятное управление, хотя подписи кнопок на английском языке. Отсутствие подсветки дисплея может затруднить считывание информации в ночное время.

Режимы работы и дополнительные функции

Сплит-система DEXP AC-CH9ONF поддерживает пять режимов работы, выбор которых осуществляется с помощью кнопки MODE на пульте дистанционного управления:

• Охлаждение

• Осушение

• Обогрев

• Вентиляция

• Автоматический режим

Также доступны следующие функции:

• Режим ECO: предназначен для экономии электроэнергии.

• Режим SLEEP: активируется в ночное время или во время сна, снижая энергопотребление, уровень шума и отключая дисплей.

• Функция ТАЙМЕР: позволяет установить отсроченный старт или выключение устройства с шагом в 1 час.

• Функция САМООЧИСТКИ (CLEAN): длится не более 30 минут и включает в себя образование инея, нагрев и сушку для удаления влаги.

• Функция защиты от замерзания: автоматически предотвращает замерзание внутреннего теплообменника в режимах охлаждения и осушения.

• Автоматическое осушение после выключения: кондиционер работает в режиме вентиляции на низкой скорости еще пару минут после выключения.

• Задержка запуска: компрессор начинает работу не ранее чем через 3 минуты в режиме охлаждения и через 5 минут в режиме обогрева после выключения.

Эксплуатация

В ходе эксплуатации сплит-системы DEXP AC-CH9ONF в течение недели были проведены наблюдения при использовании различных режимов работы. Для сбора данных использовались датчик температуры и влажности Irbis IRHCS10 в сочетании с контроллером Irbis IRHH10. Также фиксировались показатели энергопотребления и уровня шума с помощью специализированных приборов.

Производительность сплит-системы оказалась высокой. При запуске в автоматическом режиме с начальной температурой 27,5 °C (предустановленная температура режима 20 °C), температура в комнате опустилась на 4,5 градуса за час и продолжала снижаться. В результате в помещении был создан комфортный микроклимат.

Сплит-система работает с минимальным уровнем шума. В ночном режиме SLEEP уровень шума составляет 31-33 дБ, а в режиме TURBO — 40-43 дБ. Благодаря отсутствию резиновых демпферов на внешнем блоке, вибрации и посторонние шумы не были зафиксированы. Уровень шума внешнего блока в сочетании с городским окружением составил 65 дБ, но, вероятно, этот показатель может быть ниже.

Вывод

Сплит-система DEXP AC-CH9ONF является оптимальным выбором для установки в помещениях площадью до 25 м². Данная модель, обладающая хорошим набором функций и высокой производительностью, обеспечивает комфортные условия как в жаркую, так и в холодную погоду (рекомендовано использование в режиме обогрева до -5 °C).
