Описание и технические характеристики воздушного компрессора Denzel Х-PRO DK1500/24
Принцип работы
Пневматический инструмент функционирует на основе энергии сжатого воздуха, который накапливается в ресивере. Нагнетание воздуха осуществляется с помощью компрессора. В бытовых условиях обычно достаточно компрессора с небольшим ресивером, так как увеличение объема ресивера приводит к увеличению массы и снижению мобильности устройства.
Технические характеристики
-
Тип компрессора: поршневой масляный.
-
Тип привода: коаксиальный.
-
Объем ресивера: 24 литра.
-
Подключаемые разъемы: рапид (EURO).
-
Наличие манометра: да.
-
Регулировка давления: да.
-
Защита двигателя от перегрева: да.
-
Производительность на входе: 230 литров в минуту.
-
Мощность: 1500 Вт (2 лошадиные силы).
-
Рабочее давление: 8 бар.
-
Вес: 24 кг.
Комплект поставки
Компрессор поставляется в фирменной упаковке, обеспечивающей надежную защиту. В комплект входят:
-
колеса с крепежом,
-
виброопора с крепежом,
-
воздушный фильтр,
-
компрессорное масло,
-
масляный сапун,
-
руководство по эксплуатации,
-
гарантийный талон.

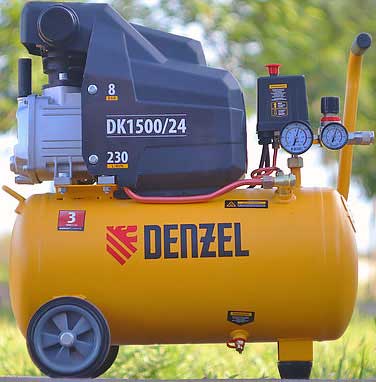

Внешний вид и конструкция
Компрессор имеет стандартный форм-фактор. Основные элементы окрашены в фирменный желтый цвет. На ресивере и корпусе компрессора размещены логотипы бренда и информация о гарантийных обязательствах. Устройство состоит из двух основных частей: ресивера и силовой механической части.
Ресивер представляет собой герметичную емкость, предназначенную для хранения сжатого воздуха. Силовая часть включает электродвигатель и поршневую группу. Электродвигатель закрыт пластиковым кожухом, выполняющим как защитную, так и декоративную функцию. На кожухе размещена информация о технических характеристиках компрессора.
На корпусе компрессора расположены манометры, переключатель включения/выключения, клапан слива конденсата, быстросъемный коннектор, предохранительный клапан, ручка для перемещения, указатель уровня масла и кнопка сброса теплового реле.
Схемотехника
В состав компрессора входят электродвигатель, рабочий цилиндр с поршнем, всасывающий и нагнетательный клапаны. Прямой привод соединяет вал электродвигателя с коленвалом, обеспечивая возвратно-поступательное движение поршня. При достижении максимального сжатия поршень открывает нагнетательный клапан, и сжатый воздух поступает в ресивер. В момент разряжения открывается всасывающий клапан, и воздух поступает через воздушный фильтр.
Для охлаждения системы используется воздушный вентилятор, а запуск электродвигателя осуществляется с помощью пускового конденсатора типа CBB60 емкостью 40 мкФ. Магистраль для передачи сжатого воздуха выполнена из медной трубки.
Практическая часть
Компрессор должен эксплуатироваться на твердой ровной поверхности с обеспечением притока свежего воздуха (не ближе 50 см от стены). Не рекомендуется использовать устройство на наклонной поверхности.
Для подключения компрессора к электросети используется кабель питания длиной 100 см с евровилкой. Включение осуществляется переводом красного выключателя в положение «Включено». Регулятор давления позволяет установить необходимое давление для пневмоинструмента.
Испытания компрессора показали, что он способен наполнять ресивер с 0 до 8 бар за 80 секунд при напряжении в сети 230 В. Пиковая мощность составила 1510 Вт, что соответствует заявленным характеристикам. Реле давления настроено на автоматическое включение при понижении давления до 6 бар, обеспечивая рабочий диапазон от 6 до 8 бар. Время заполнения ресивера с 6 до 8 бар составляет 24 секунды.
Во время испытаний поршневая группа нагрелась до 60°C, а при работе с краскопультом — до 70°C при температуре окружающей среды 30°C. Перегрева не наблюдалось, и термореле не сработали.
Компрессор Denzel Х-PRO DK1500/24 подходит для подключения любого пневмоинструмента, включая нейлер с рабочим давлением 7 бар. Общий вес устройства составляет 24 кг, что позволяет легко перемещать его вручную или с помощью колес.
Выводы
Компрессор Denzel Х-PRO DK1500/24 представляет собой компактный коаксиальный компрессор с ресивером объемом 24 литра. Он обладает высокой производительностью (230 л/мин) и мощностью 1500 Вт, что делает его пригодным для использования в бытовых условиях. Устройство оснащено защитой от перегрева, автоматической системой повторного запуска, предохранительным клапаном и клапаном для слива конденсата. Наличие двух точных манометров позволяет точно настраивать давление под параметры пневмоинструмента.
