Анализ эксцентриковой шлифовальной машины Вихрь ЭШМ-125А
На современном рынке представлено множество типов шлифовальных инструментов, от традиционных абразивных материалов до современных электрических устройств. Эксцентриковые шлифовальные машины представляют собой специализированный инструмент для выполнения деликатных операций по обработке различных поверхностей. В данной статье проводится детальный анализ эксцентриковой шлифовальной машины Вихрь ЭШМ-125А, её технических характеристик, конструктивных особенностей и эксплуатационных качеств.
Технические характеристики
Эксцентриковая шлифовальная машина Вихрь ЭШМ-125А является сетевым инструментом, предназначенным для обработки поверхностей с использованием абразивных дисков диаметром 125 мм. Основные технические характеристики включают:
-
Тип инструмента: сетевая эксцентриковая шлифовальная машина.
-
Артикул производителя: 76/6/7.
-
Рабочее напряжение: AC 220-230 В, частота 50 Гц.
-
Номинальная мощность: 300 Вт.
-
Размер шлифовального диска: 125 мм.
-
Амплитуда рабочего хода: 2,4 мм.
-
Диапазон частоты вращения двигателя: от 4000 до 14000 оборотов в минуту.
-
Масса инструмента: 1,5 кг.
Упаковка и комплектность
Модель ЭШМ-125А поставляется в компактной картонной коробке, выполненной в черно-оранжевой цветовой гамме, характерной для продукции бренда Вихрь. Внутри коробки находится сам инструмент, система сбора пыли (пылеуловитель), руководство пользователя и один абразивный диск с зернистостью 80. Дополнительная защита внутри коробки не предусмотрена, однако инструменты упакованы в индивидуальные пакеты.
Внешний вид и конструктивные особенности

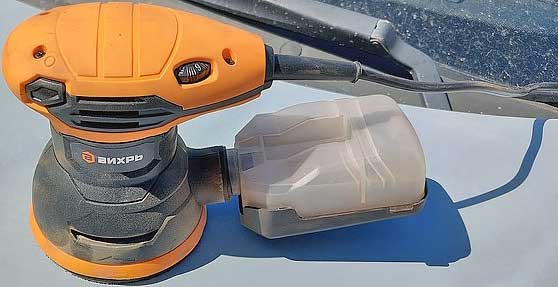

Корпус эксцентриковой шлифовальной машины Вихрь ЭШМ-125А имеет компактные размеры и эргономичную форму, что обеспечивает удобство использования. Верхняя часть корпуса оснащена рисками для надежного удержания инструмента рукой. Чёрные пластиковые элементы корпуса имеют прорезиненное покрытие, что способствует комфортному удержанию инструмента и предотвращает его выскальзывание. На корпусе размещена информационная наклейка с основными техническими характеристиками и серийным номером устройства.
Крепление рабочей оснастки осуществляется с помощью липучки диаметром 125 мм. Для эффективного процесса шлифовки и уменьшения количества пыли необходимо обеспечить правильное совмещение отверстий на листах наждачной бумаги и подошве шлифовальной машины.
Система удаления пыли выполнена из пластика и имеет разъёмную конструкцию для удобства очистки. Фильтр внутри системы предотвращает попадание пыли в воздух и на рабочую поверхность, что способствует более качественной обработке.
Сетевой шнур длиной 2 метра имеет гибкую изоляцию и подключается к корпусу через мягкую ПВХ втулку. Вилка не имеет заземления и рассчитана на максимальный ток 16 А. Управление машиной сосредоточено на верхней части корпуса и включает кнопку включения и регулятор оборотов электродвигателя.
Внутреннее устройство инструмента
Корпус шлифовальной машины Вихрь ЭШМ-125А выполнен из пластика и крепится на винты с шлицем PH. Качество литья пластика оценивается на уровне 3 из 5 баллов. Под верхней крышкой корпуса расположена плата регулировки оборотов электродвигателя, оснащённая клеммной колодкой вместо пайки. Для защиты от искр и помех в сеть установлен конденсатор типа X2. В центре корпуса виден пластиковый корпус с подшипниками вала двигателя.
Выключатель питания выполнен в виде тумблера на два положения с пластиковой тягой от кнопок. При размыкании корпуса можно увидеть электродвигатель с щеточной конструкцией. Обмотка двигателя не имеет дополнительной изоляции, а щетки защищены пластиковыми корпусами. Эксцентриковый механизм и лопасти для улавливания пыли также являются частью конструкции.
Эксплуатация
Для проверки потребления энергии инструментом в холостом режиме были измерены параметры на 1-й и 6-й скоростях вращения. При работе инструмента потребляемая мощность соответствует заявленной и составляет до 315 Вт.
Эксцентриковая шлифовальная машина является достаточно шумным инструментом, уровень звукового давления составляет около 85 дБ на расстоянии одного метра. При работе также наблюдаются вибрации, частота которых составляет около 10 Гц.
Для обеспечения безопасности при эксплуатации рекомендуется использовать респиратор, защитные очки, перчатки и беруши или специальные наушники.
Заключение
Эксцентриковая шлифовальная машина Вихрь ЭШМ-125А представляет собой компактный и доступный инструмент, предназначенный для выполнения деликатных шлифовальных работ. Благодаря своим техническим характеристикам и конструктивным особенностям, она может быть использована для обработки различных материалов, таких как дерево, шпатлевка и металл.
Плюсы:
-
Компактные размеры и масса.
-
Ухватистый корпус.
-
Длинный и гибкий сетевой кабель.
-
Рабочая система улавливания пыли.
-
Доступная цена.
Минусы:
-
Один абразивный диск в комплекте.
-
Небольшой ход рабочего органа.
-
Высокий уровень шума.
