В настоящее время для выполнения разнообразных измерительных задач используется мультиметр, который объединяет в себе широкий спектр функций для анализа электрических параметров цепей и их компонентов. Современные мультиметры позволяют измерять напряжение, ток, сопротивление, а также проверять работоспособность диодов и конденсаторов. Некоторые модели оснащены дополнительными возможностями, такими как измерение температуры, силы тока без разрыва цепи и бесконтактное определение наличия напряжения.
Одним из таких многофункциональных приборов является True RMS мультиметр RGK DM-30. Он обладает расширенным функционалом и подходит как для бытовых, так и для профессиональных измерений.
Технические характеристики
Комплект поставки
Мультиметр RGK DM-30 поставляется в фирменной упаковке, на которой указаны основные технические характеристики и возможности устройства. В комплект входят:
-
Мультиметр;
-
Щупы с проводами;
-
Термопара К-типа;
-
Две щелочные батарейки типа АА;
-
Инструкция по эксплуатации.
Прибор поддерживает подключение внешних токовых клещей и термопар типа К, что позволяет измерять переменные и постоянные токи до 60 А и температуру до 400 °C. Термопара К-типа входит в комплект поставки.
Внешний вид и конструкция

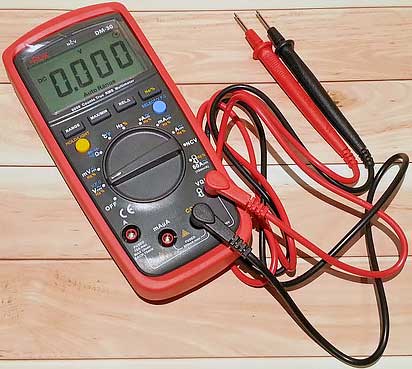

True RMS мультиметр RGK DM-30 представляет собой компактное и многофункциональное устройство, предназначенное для решения задач по проверке, тестированию и диагностике электрооборудования. Эргономичный дизайн и богатый функционал делают его удобным для использования как в домашних условиях, так и в профессиональной среде.
Дизайн прибора имеет некоторые сходства с моделями компании UNI-T, что может свидетельствовать о сотрудничестве между этими производителями. Это подтверждается наличием маркировки UT139C на плате мультиметра.
Управление прибором осуществляется с помощью поворотного переключателя и кнопок. На лицевой панели расположены следующие кнопки:
-
Range — переключатель пределов измерения;
-
Max/Min — вывод максимальных и минимальных значений;
-
Rel — режим относительных измерений;
-
HZ/% — измерение частоты и коэффициента заполнения;
-
Hold/Light — удержание текущих значений и включение подсветки;
-
Select/V.F.C — переключение между режимами измерения.
Прибор оснащён 6000-разрядным дисплеем с подсветкой, который обеспечивает высокую точность отображения результатов измерений.
Для удобства хранения и транспортировки мультиметр оснащён силиконовым бампером, который защищает корпус от ударов и предотвращает скольжение на гладких поверхностях. В верхней части бампера предусмотрены выступы для фиксации щупов.
Также в комплект входит подставка, которая позволяет разместить прибор под удобным углом для считывания показаний. Подставка совмещена с крышкой батарейного отсека, что упрощает доступ к элементам питания.
Питание мультиметра осуществляется от двух щелочных батареек типа АА напряжением 1,2–1,5 В.
Щупы и провода
В комплекте поставки предусмотрены щупы с проводами, которые имеют сечение 18 AWG. Наконечники щупов оснащены съёмными защитными колпачками, что позволяет использовать их в условиях плотной компоновки устройств.
Также в комплект входит термопара К-типа, которая позволяет измерять температуру до 100 °C.
Функциональные возможности
True RMS мультиметр RGK DM-30 обладает широким спектром функциональных возможностей, включая:
-
Измерение напряжения постоянного и переменного тока;
-
Измерение силы тока;
-
Измерение сопротивления;
-
Проверка диодов;
-
Измерение ёмкости конденсаторов;
-
Определение температуры с помощью термопары;
-
Бесконтактное определение наличия напряжения;
-
Автоматическое определение диапазона измерений;
-
Фиксация максимальных и минимальных значений;
-
Подсветка дисплея.
Тестирование
В ходе тестирования мультиметра RGK DM-30 были проверены его основные функциональные возможности. Результаты измерений показали высокую точность и надёжность прибора.
Для проверки точности измерения напряжения использовался источник опорного напряжения на базе микросхемы AD584L, который позволяет получить на выходе четыре уровня напряжения (2,5 В, 5 В, 7,5 В и 10 В). Результаты измерений показали, что точность мультиметра соответствует заявленным характеристикам.
При измерении силы тока сравнивались результаты, полученные с помощью мультиметра RGK DM-30, с результатами, полученными с помощью других приборов. Результаты показали, что мультиметр RGK DM-30 обеспечивает высокую точность измерений.
Также были проверены возможности измерения ёмкости конденсаторов и сопротивления. Результаты измерений подтвердили соответствие заявленных характеристик фактическим значениям.
Бесконтактный индикатор напряжения мультиметра RGK DM-30 также показал высокую эффективность.
Заключение
True RMS мультиметр RGK DM-30 представляет собой надёжное и многофункциональное устройство, которое может использоваться для широкого спектра измерительных задач. Высокая точность, расширенный функционал и доступная цена делают его отличным выбором как для домашних, так и для профессиональных пользователей.
