Обзор мультиметра RGK DM-20

В данном обзоре представлен анализ характеристик и функциональных возможностей мультиметра RGK DM-20. Прибор обладает широким спектром измерений и функций, включая проверку конденсаторов, светодиодов, бесконтактное обнаружение переменного напряжения (NCV) и измерение частоты и коэффициента заполнения.

Технические характеристики

Измерение напряжения постоянного тока: 600 мВ – 1000 В
Измерение напряжения переменного тока: 6 В (45–400 Гц) – 1000 В (400–1000 Гц)
Измерение сопротивления: 600 Ом – 60 МОм
Проверка целостности (прозвонка): 0,001 В
Проверка диода: 0,1 Ом
Проверка транзистора: 1000 В
Измерение ёмкости: 6 нФ – 100 мФ
Измерение постоянного тока: 60 мкА – 20 А
Измерение переменного тока: 60 мА (45–400 Гц) – 20 А (400–1000 Гц)
Измерение частоты: 9,999 Гц – 10 МГц
Измерение коэффициента заполнения: 0,1% – 99,9%
Проверка светодиода: 11,1 В
Разрядность дисплея: 6000
Тип предохранителя: Клемма mA, предохранитель F1 (Ø5 х 20 мм, 630 мА, 250 В); клемма 20A, предохранитель F2 (Ø5 х 20 мм, 20 А, 250 В)
Выбор диапазона: Автоматический/ручной
Отображение полярности: Автоматическая индикация
Индикация перегрузки: «OL»
Скорость выборки: 3 раза в секунду
Соответствие категории измерений: CATIII 600 В, CATII 1000 В
Питание: 4 батареи ААА, 1,5 В
Габаритные размеры: 184 х 88 х 53 мм
Масса: 315 г

Внешний вид и комплектация

Мультиметр поставляется в картонной коробке, внутри которой находится пластиковый блистер с содержимым:

Мультиметр
Комплект щупов
4 батарейки типа AAA
Инструкция по эксплуатации

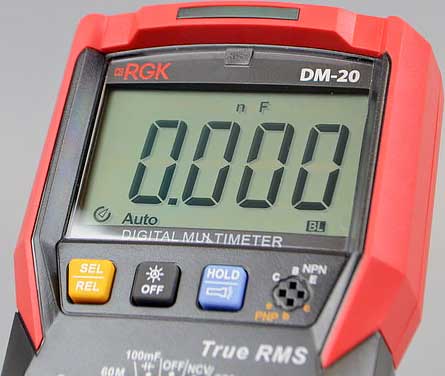

Корпус прибора выполнен из чёрного пластика с красными вставками из противоскользящего материала. На верхней части лицевой стороны расположен индикатор, который срабатывает в различных режимах. Под индикатором находится окно для датчика освещенности, который управляет автоматическим включением подсветки экрана в условиях недостаточной освещенности. На верхнем торце, в углу, размещен датчик NCV. Под экраном находятся три кнопки управления:

Sel/Rel: переключает режимы, совмещенные на одном положении селектора, и включает/отключает режим относительных измерений.
OFF: отключает автоматическое управление подсветкой.
HOLD: фиксирует показания на экране и включает фонарик.

Селектор выбора режима расположен в центре и имеет 12 позиций, включая режимы измерения напряжения, тока, частоты, коэффициента заполнения, проверки светодиодов, транзисторов и другие. Каждое переключение режима сопровождается звуковым сигналом.

В нижней части корпуса находятся гнезда под щупы, а с обратной стороны — держатели под щупы и петля для подвеса. Под петлей расположен фонарик.

На тыльной стороне корпуса находится батарейный отсек, крышка которого крепится с помощью винта. Под посадочным местом для батарей расположены керамические предохранители разъемов для измерения силы тока.

Комплектные щупы имеют длину 112 см и заявлены CAT III 1000 В/CAT IV 600 В. Металлическая часть щупов длиной 16 мм не имеет защитных колпачков.

Тестирование

Работа в режиме прозвонки

Режим прозвонки отрабатывает хорошо, реагируя оперативно и с фиксацией. При частых повторах звуковой сигнал может не срабатывать. Подаваемое напряжение на щупы — 2,08 В.

Измерение постоянного напряжения

Точность измерения постоянного напряжения была проверена с помощью платы на AD594LN. Прибор показал хорошую точность с учетом заявленной погрешности. Субъективно, скорость фиксации показаний составляет около 0,5 секунды.

Измерение постоянного тока

Для тестирования использовались закон Ома и схема с блоком питания и DC-DC преобразователем. Измерения показали, что на пределе 60 мА оба значения укладываются в погрешность измерений, а на пределе 6 мА значение отличается от теоретических пределов погрешности.

Измерение сопротивления

Проверка проводилась с использованием резисторов с точностью 1%. На минимальном пределе точность ограничена десятыми долями Ом, а скорость измерения достаточная.

Измерение частоты переменного тока и коэффициента усиления транзистора

Эти режимы были протестированы в соответствии с инструкциями.

Проверка диодов и светодиодов

Проверка диодов совмещена с прозвонкой, а проверка светодиодов является отдельной функцией. При проверке белого светодиода в стандартном режиме на дисплее появился знак перегрузки, тогда как в соответствующем режиме светодиод светился ярко, показывая корректное падение напряжения.

Проверка ёмкости

Функция работает хорошо, но не измеряет ESR. Измерение электролита на 470 мкФ/16 В происходит за 6 секунд, а 2200 мкФ/16 В — за 9 секунд.

Режим NCV

Режим предназначен для поиска переменного напряжения, но в тестировании использовалось постоянное напряжение.

Работа подсветки

Подсветка включается автоматически при снижении интенсивности освещенности и работает около 32 секунд. С помощью кнопки под экраном можно отключить подсветку или отключить её срабатывание.

Фонарик

Фонарик является не самой распространенной функцией в мультиметре, но он был протестирован. Фонарик достаточно слабенький, но может быть полезен в некоторых ситуациях.

Разборка

Корпус прибора разбирается путем откручивания 6 шурупов. Задняя крышка снимается вместе с батарейным отсеком, что удобно для замены батареек. На плате можно увидеть токовый шунт двадцатиамперного разъема и позистор, который является основной защитой основного разъема.

Мультиметр собран на чипе SD7501 в корпусе LQFP64. Справа от чипа находится микросхема таймера ICM 7555, подстроечный резистор и спикер. Слева расположены 9 контактов под разъем программирования. Над чипом возвышается светодиод фонарика, кварц и маркировка оригинальной модели.

Осмотр платы с другой стороны показал, что контактные дорожки выполнены хорошо, а рукоятка селектора остается в верхней части корпуса. Общая пайка выполнена качественно, но в некоторых местах виден неотмытый флюс.

Заключение

Мультиметр RGK DM-20 является хорошим выбором для домашнего использования. Для промышленного применения не хватает защит, быстрых предохранителей и меньших паспортных погрешностей. Основные особенности прибора включают большой дисплей, автоматическое управление подсветкой, проверку LED и ёмкости, ручной выбор пределов измерения и отдельное гнездо для измерения милли- и микроампер.
