Обзор мультиметра Fluke 116

Мультиметр является ключевым инструментом для специалистов в области электроники и электротехники. От качества этого прибора напрямую зависит эффективность и безопасность выполняемых работ. В данном обзоре будет представлен анализ одного из представителей этого класса измерительных устройств.

Выбор мультиметра

Ситуация на рынке цифровых мультиметров (DMM) не является благоприятной. Дешевые китайские модели, такие как Mastech и Uni-T, не отличаются высоким качеством и долговечностью. Более скромные аппараты не представляют интереса, а профессиональные бренды, такие как Appa, CEM, Hioki, Sanwa, Brymen и Testo, уступают Fluke по скорости, безопасности и надежности. Единственный конкурент в лице Keysight (бывший Agilent) труднодоступен для приобретения в России.

Fluke, с более чем 50-летней историей лидерства в своей отрасли, производит одни из самых качественных и безопасных устройств для профессионалов. Большинство промышленных компаний предпочитают оснащать своих сотрудников приборами этого производителя. Fluke также выпускает технику для медицинских и военных нужд.

У компании есть несколько линеек мультиметров, предназначенных для различных нужд. Например, серия 100 (F101, 106, 107) позиционируется как компактные устройства начального уровня, а серия 10 (15B, 17B, 18B) — для электронщиков. Однако эти модели изначально разрабатывались для внутреннего китайского рынка и имеют ограниченный функционал.

Серия 110 является наиболее сбалансированной по соотношению «цена-функционал» и предназначена для профессиональных электриков. Модели F110, 113 и 114 предназначены для простых задач, таких как контроль напряжения и прозвонка цепей. Модели F115 и F117 предназначены для электромонтеров, причем F117 является наиболее функциональным устройством в этой серии. Мой экземпляр F116 предназначен для обслуживания систем обогрева, вентиляции и кондиционирования воздуха.

Серия 270 производится в США и имеет более высокую точность, а также функцию Auto Hold. Однако другие преимущества не столь значительны. Размеры устройств этой серии больше, а дизайн может быть менее привлекательным.

Характеристики

Распаковка и комплектация

Прибор поставляется в пластиковом блистере, что указывает на его бюджетность. Это вызывает удивление, учитывая, что мои предыдущие модели F101 и F17B+ поставлялись в картонной коробке. Лично мне пластиковый блистер больше нравится, так как он позволяет сразу увидеть содержимое и комплектацию.

В комплекте с прибором поставляются щупы, термопара и инструкция.

Щупы отличаются высоким качеством: провод выполнен из мягкого силикона и не боится высоких и низких температур. Коннектор имеет пистолетную форму и удобную конструкцию. На нем указан месяц и год производства. Внутри используется цельная деталь, что свидетельствует о надежности. Ручки щупов изготовлены из мягкого силикона и могут изгибаться. На концах находятся иголки, а разъем типа «банан» позволяет удобно подключать различные аксессуары. Изоляционные наконечники повышают безопасность и предотвращают случайные замыкания в схеме. Это лучшие комплектные щупы среди всех моделей мультиметров.

Термопара модели 80BK, аналогичная той, что идет в комплекте с F17B+, имеет высокое качество. Оболочка входной части изготовлена из приятного пластика, а внутри находится цельный коннектор. Провод имеет хорошую изоляцию. Сама термопара жесткая, что связано с используемыми металлами.

Инструкция является объемной и имеет глянцевую обложку. Русского языка нет, но его можно скачать с официального сайта. Инструкция содержит много полезной информации.

Внешний вид

Прибор имеет компактный размер и эргономичную форму, что делает его удобным для использования. Корпус изготовлен из толстого и недешевого пластика. Кнопки выполнены из приятного силикона. Сменный желтый бампер защищает прибор от падений. В области дисплея бампер имеет небольшие «брови», предотвращающие повреждение экрана при падении.

Селектор переключения режимов является эталонным для других моделей Fluke. Переключения мягкие и четкие, промежуточное положение практически невозможно. Отдельной кнопки включения нет, что сделано для безопасности.

На обратной стороне находится подставка с одним устойчивым положением. Подставка открывается и закрывается мягко, имеет специальную выемку для пальца. Благодаря плоскому бамперу, прибор стоит уверенно и не переворачивается даже при переключении галетника двумя пальцами. На подставке также указана информация о режимах и функции Auto-V LoZ.

Еще одним преимуществом является наличие держателей для щупов, позволяющих компактно собрать прибор и поместить его в сумку. Сверху находится отверстие для аксессуара Fluke TPAK.

Компания придерживается универсальности в своих приборах. Элементы корпуса, дисплей и плата одинаковы для всей серии, но могут немного различаться для конкретных моделей. Это позволяет снизить стоимость производства и упростить ремонт.

Прибор имеет пыле-влаго защиту по стандарту IP42, что означает защиту от частиц размером более 1 мм и капель воды с углом падения 15 градусов.

Дисплей

Прибор оснащен дисплеем с 6000 отсчетами. Экран защищен толстым оргстеклом. Рекомендуется не снимать защитную пленку или сразу же наклеить другую, например, универсальную для планшетов, которую можно обрезать по размеру. Оргстекло может быстро покрываться микроцарапинами и со временем становиться мутным. В этом случае можно использовать полироль для автомобильных фар.

При зажатии клавиши HOLD во время включения загораются все символы на дисплее для их проверки. Дисплей является универсальным и отображает функцию Volt Alert, эксклюзивную для F117.

Подсветка дисплея хорошая и практически равномерная. По умолчанию горит 40 секунд, но при удержании кнопки подсветки при включении она не гаснет до следующей перезагрузки. Управление яркостью осуществляется через ШИМ-сигнал на транзистор через микроконтроллер.

Одним из преимуществ является наличие барграфа на 33 сегмента со скоростью обновления 32 раза в секунду. В некоторых случаях это позволяет увидеть амплитуду сигнала, что недоступно для простых цифровых мультиметров.

Разборка

Крышка батарейного отсека крепится на винт под отвертку PH2. В корпусе находится закладная деталь для защиты резьбы. Питание прибора осуществляется от батареи 6F22 на 9V (также известной как 6LR61 или «Крона»). Большинство таких батарей не любят из-за высокой стоимости, но при покупке хорошей батареи она может прослужить несколько лет.

Для полной разборки прибора необходимо снять защитный бампер и выкрутить еще два самореза. На винты входных терминалов нанесен фиксатор резьбы, предотвращающий попадание влаги в корпус через разъемы. В модели 116 отсутствуют предохранители по току, поэтому пользователю нет необходимости разбирать прибор. Калибровка производится без разборки.

Основная измерительная микроэлектроника защищена металлическим экраном. Для защиты от переполюсовки присутствует диод. Микроконтроллер не залит компаундом. Мозги прибора 16-битные, с 48 кб памяти и 12-разрядным АЦП, сверхнизким энергопотреблением. Информация на квадратный чип LTFLK2 отсутствует, но его можно приобрести. Микросхема справа от зуммера — логика. Восьминогая микросхема около галетника, вероятно, является True RMS конвертером.

На входе присутствует серьезная защита: варисторы от высокого напряжения, PVC термисторы, высоковольтный резистор. В качестве входных делителей используется сборка высокоточных резисторов, заключенных в защитный экран. Три отверстия под терминалы, но используются только два. Сами клеммы довольно толстые и припаиваются к плате, а затем прикручиваются большими винтами для защиты от влаги и мусора.

Плата изготовлена из качественного текстолита, типичного для американских дорогих приборов. В некоторых местах присутствует фрезеровка платы для защиты от искрового пробоя. Обилие высокоточных и высокостабильных радиоэлементов даже в менее ответственных узлах свидетельствует о высоком уровне производства.

Потребление

При работе на всех режимах мультиметр потребляет примерно 1.5 миллиампера, что является очень низким значением. С учетом функции автовыключения, батареи хватит на длительное время.

При выключенном состоянии галетника батарея отключена от платы, поэтому потребление отсутствует.

Режим подсветки является самым энергоемким, потребляя около 8.5 мА.

Тесты

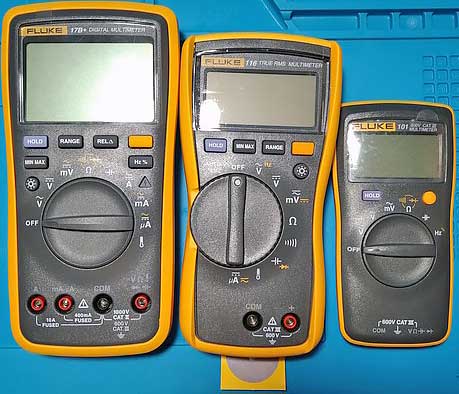

Для оценки погрешности прибора его показания сравнивались с мультиметрами Fluke 17B+, Fluke 101 и DT-838. Поверка дает информацию о том, что прибор укладывается в рамки допустимой погрешности. Для полного понимания погрешности необходимо эталонирование, которое показывает истинное отклонение от идеала. Однако для полной прогонки на всех режимах потребуется сумма, которая может значительно превышать стоимость прибора, либо сам эталонный мультиметр/калибратор.

Поэтому было решено просто сравнить показания с другими приборами. Даже самые дешевые «тестеры» за 5$ идеально откалиброваны по напряжению и сопротивлению. Показания могут немного отличаться, так как мои F101 и F17 имеют одинаковый АЦП и были куплены у одного и того же продавца. 116-й обладает большей прецизионностью и защитой от помех.

Погрешность у него низкая, а скорость работы во всех измерениях крайне высока.

Auto-V LoZ

Функция автоматического определения напряжения и низкого входного сопротивления (~3 кОм) полезна для измерений в «грязных» местах с импульсными помехами. В быту и при ремонте техники эта функция не так актуальна. Точность и погрешность будут ниже.

Переменное напряжение

Прибор может измерять переменное напряжение от розетки на выходе стабилизатора напряжения. 230 вольт, 50 Гц.

Постоянное напряжение

Прибор может измерять постоянное напряжение от лабораторного блока питания в различных пределах.

Сопротивление

Прибор может измерять сопротивление обычных резисторов.

Прозвонка

Существуют три типа прозвонки:

  1. Полностью аналоговая, собранная на компараторе. Она мгновенная, но не имеет фиксации. При очень быстром касании звук будет настолько коротким, что его можно не услышать. Недостаток — её хриплость из-за неидеального контакта щупов.

  2. Цифровая, с фиксацией. Присутствует на большинстве мультиметров этого века. В этом случае сигнал обрабатывает АЦП, который ждет, пока сопротивление достигнет нуля, чтобы издать сигнал. В некоторых образцах ждать надо больше секунды, что может быть неудобно.

  3. Цифровая, мгновенная. В этом случае сигнал срабатывает абсолютно каждый раз, даже при мгновенном касании.

Видео сравнения прозвонки на DMM F101, F17B+ и F116.

Емкость

Прибор может измерять емкость до 10 миллифарад, делает это быстро, однако нижний предел составляет всего 1 нФ. Пикофарады увидеть не получится.

Проверка диодов

Режим проверки диодов на дорогих моделях Fluke реализован отлично. При коротком замыкании прибор издает звуковой сигнал, а при падении напряжения — короткий «бип». Это полезно при работе с микроскопом и для быстрой проверки диодов. В моделях F101 и F17 такой функции нет. В «дорейстайловой» модели 17-й этот режим присутствовал и был быстрее, но его убрали для того, чтобы выделить более дорогие модели.

Светодиоды засвечивает даже белые, но падение напряжения не показывает, так как оно выше лимита в 2 вольта.

Температура

Даже самые дешевые DT-838 всегда показывали температуру околоидеально. В этом плане никаких отличий не произошло. Клавишей Range можно менять градусы Цельсия на Фаренгейта.

Микротоки

Функция предназначена для проверки датчиков пламени в газовых котлах отопления, но может использоваться и для проверки потребления выключенных устройств и энергоэффективных микросхем. Показания идентичны F17B+.

Замер потребления индикатора напряжения показал небольшие отклонения, которые могут быть связаны с щупами и наличием измерительных шунтов в обоих приборах.

Дополнительные функции

Fluke радует обилием мелких «плюшек», облегчающих использование.

Возможные аксессуары

  1. Клещи I400E ERTA. Токовые клещи для переменного тока, подключаемые к мультиметру. В режиме mV можно увидеть реальные значения тока. Полезны для электриков.

  2. Ремень ToolPack. Фирменная приблуда для многих моделей Fluke. Вдевается сзади сверху в бампер, позволяет повесить прибор на гвоздь, магнит или привязать к балке через липучку. Полезен для работ в промышленных условиях или на выезде. Брендовый стоит дорого, но можно найти подделку на Aliexpress в несколько раз дешевле. Качество хуже, но сойдет.

  3. Индикатор VoltAlert. Помогает восполнить недостаток функции, присутствующей только в F117. Представляет собой небольшое компактное устройство, похожее на ручку. Точно находит фазу, но реагирует даже на кабель 5V от телефона. Звук можно выключить удержанием клавиши при включении, оставляя только световой сигнал. В F117 доступен как высокий, так и низкий уровень чувствительности режима Volt Alert.

  4. Щупы-иголки, крокодилы. Полезны для электронщиков при замерах в печатных платах. Щупы по качеству лишь немного уступают комплектным и значительно лучше стандартных TL-75, идущих с большинством моделей Fluke. Кабель силиконовый, ручка удобная. Можно купить в комплекте с крокодилами из дубового ПВХ. Зажимы хуже оригинальных FLUKE AC175, но на безрыбье можно использовать. Крокодилы лучше искать отдельно под разъем типа «банан».

Заключение

В целом, прибор производит очень хорошее впечатление. Он точен, качественен, удобен и будет полезен как для электриков, так и для электронщиков.

Преимущества

  • Безопасность

  • Надёжность

  • Качество

  • Эргономика

  • Скорость

  • Аналоговая гистограмма

  • Режим низкого входного сопротивления

  • True RMS

  • Шикарные щупы и наличие держателя

  • Обилие мелких дополнительных функций, облегчающих работу

Недостатки

  • Отсутствие кнопки относительных измерений

  • Ёмкость и проверка диодов на одной кнопке, причем ёмкость идет первой

  • Не показывает ёмкость менее 1 нФ

  • Намеренное занижение ряда характеристик ради продажи более дорогих моделей

  • Рекламный стикер Fluke ToolPak вместо самого ремня

  • Отсутствие защитной пленки для дисплея в комплекте
