Обзор тепловизора Seek Thermal Compact
Тепловизор – это высокотехнологичное устройство, которое находит применение в различных сферах, включая строительство, инженерные работы, диагностику и мониторинг. Однако для большинства потребителей приобретение профессионального тепловизора нецелесообразно, поскольку зачастую достаточно возможностей, предоставляемых обычным пирометром.
В данной статье мы рассмотрим тепловизор Seek Thermal Compact, который представляет собой оптимальное сочетание функциональности и доступной цены.
Технические характеристики
-
Диапазон температур: от -40°C до 330°C.
-
Угол обзора: 36°.
-
Фокус: фиксированный.
-
Дальность видимости: до 300 метров.
-
Разрешение: 206х156 пикселей.
-
Частота обновления: 9 Гц.
-
Чувствительность: менее 100 мК.
-
Водонепроницаемый чехол: имеется.
-
Спектральный диапазон: от 7.5 до 14 мкм.
-
Длина волны: от 7.2 до 13 мкм.
Упаковка и комплект поставки
Тепловизор поставляется в двух коробках: внешней, выполненной из картона, и внутренней, представляющей собой пластиковый лоток с транспортировочным чехлом. В комплекте также присутствуют краткая инструкция на английском и русском языках, а также кольцо для крепления.
Внешний вид
Корпус тепловизора выполнен из магниевого сплава темного цвета. На передней панели расположен объектив инфракрасного сенсора с поворотным прорезиненным кольцом для фокусировки и логотипом компании «Seek Thermal». Тыльная и боковые поверхности не содержат элементов управления. На нижней поверхности указана информация об экспортных ограничениях и необходимости специализированной утилизации по окончании срока службы.

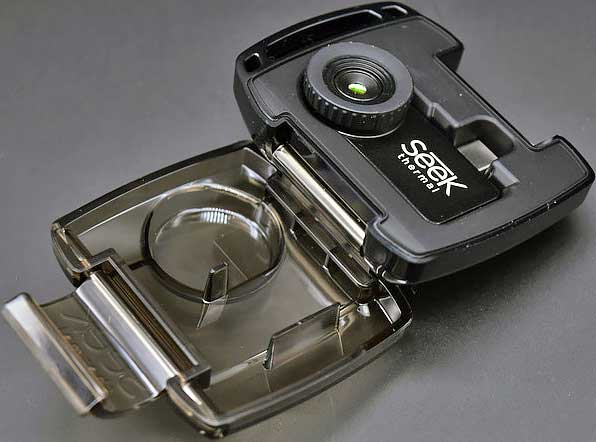

На верхней поверхности расположен разъем USB Type-C для подключения к мобильному устройству, а также серийный номер и QR-код. Транспортировочный кейс изготовлен из ударопрочного софт-тач пластика с полупрозрачной крышкой и механизмом фиксации. Внутри кейса имеется вкладыш, точно повторяющий форму корпуса тепловизора, что обеспечивает надежную защиту от пыли и влаги.
Мобильное приложение
Для полноценного использования тепловизора необходимо установить мобильное приложение Seek Thermal, доступное для скачивания из Google Play Market. После установки приложения и регистрации потребуется подключить тепловизор к мобильному устройству через разъем USB Type-C.
Главный экран приложения предоставляет доступ к следующим функциям:
-
Индикатор подключенной камеры.
-
Галерея мультимедиа.
-
Информация о естественных условиях применения.
-
Новости компании Seek Thermal.
-
Интро-приложение с обучающим видеороликом.
-
Магазин продуктов и аксессуаров.
В нижней части экрана расположены кнопки управления: «Домой», «Галерея», «Режим» и «Палитра».
Режимы работы
Тепловизор Seek Thermal Compact поддерживает несколько режимов работы:
-
Разделение экрана на две части: одна отображает изображение с тепловизора, другая – с камеры мобильного устройства.
-
Измерение температуры в точке перекрестия.
-
Отображение максимальных и минимальных температурных показателей без градиента.
-
Отображение максимальных и минимальных температурных показателей с градиентом.
-
Цветовой режим для выделения зон с температурой выше заданного уровня.
-
Цветовой режим для выделения зон с температурой, соответствующей заданному уровню.
-
Цветовой режим для выделения зон с температурой ниже заданного уровня.
Палитра цветов
Приложение предоставляет возможность выбора цветовой схемы отображения информации:
-
White (белый).
-
Black (черный).
-
Spectra (спектральная).
-
Prism (инвертированная Spectra).
-
Tyrian (тириан).
-
Iron (инвертированная Tyrian).
-
Amber (янтарный).
-
Hi (с акцентом на максимальные температуры).
-
Hilo (с акцентом на минимальные температуры).
Настройки
Вкладка «Настройки» позволяет выбрать единицы измерения, соотношение сторон экрана, настроить изображение и видео, отключить геометки и отправку анонимной статистики.
Тестирование
Тепловизор Seek Thermal Compact был протестирован в различных условиях:
-
Оценка равномерности нагрева радиаторов отопления: устройство позволило выявить проблемы с циркуляцией воды в радиаторах и определить места промерзания стен.
-
Определение утечек тепла в помещениях: тепловизор помог обнаружить места, через которые происходит утечка тепла, особенно в угловых квартирах.
-
Проверка качества оконных блоков: устройство позволило выявить места утечки тепла через окна.
-
Поиск труб отопления: в отопительный сезон тепловизор помог обнаружить трубы, проходящие через помещение.
-
Поиск утечек горячего воздуха в банях: устройство позволило быстро найти места выхода горячего воздуха.
-
Поиск живых объектов в темноте: тепловизор можно использовать для обнаружения людей и животных в условиях низкой освещенности.
Для проверки точности измерений результаты, полученные с помощью Seek Thermal Compact, были сопоставлены с данными пирометра UNI-T UT301A. При положительной температуре окружающей среды погрешность измерений составила около 1-2°C, однако при температуре ниже -10°C погрешность может достигать 7-8°C.
Достоинства
-
Качественный транспортировочный чехол.
-
Компактный и эргономичный корпус.
-
Интуитивно понятное управление.
-
Разнообразие режимов отображения информации.
-
Встроенная галерея и плеер для просмотра.
Недостатки
-
Погрешность измерений при отрицательных температурах.
-
Низкая частота обновления изображения.
Заключение
Тепловизор Seek Thermal Compact представляет собой многофункциональное устройство, подходящее для широкого спектра задач. Несмотря на некоторые ограничения, такие как погрешность измерений при низких температурах и низкая частота обновления, тепловизор обладает рядом преимуществ, включая компактный размер, эргономичный дизайн и интуитивно понятное управление.
Устройство может быть полезно как в профессиональной деятельности, так и в быту, позволяя решать задачи, связанные с диагностикой и мониторингом температурных режимов.
