Установка парковочного радара на автомобиль

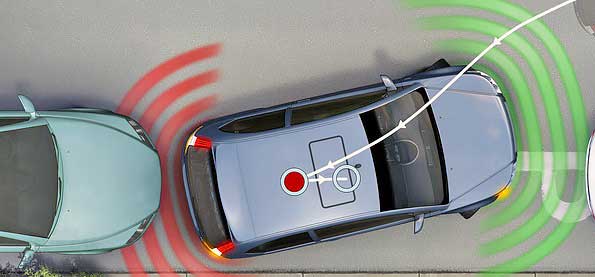

Парковочный радар представляет собой устройство, предназначенное для облегчения процесса парковки, особенно для водителей с ограниченным опытом или в условиях недостаточной видимости. В данной статье рассматривается процесс установки парковочного радара на автомобиль марки Лада Калина, однако общие принципы могут быть применены и к другим моделям.
Технические характеристики парковочного радара
-
Цвет датчиков: серебристый.
-
Количество датчиков: 4.
-
Минимальное расстояние обнаружения препятствий: 30 см.
-
Максимальное расстояние обнаружения препятствий: 2 м.
-
Место установки датчиков: передний и задний бамперы.
-
Диаметр датчиков: 18 мм.
-
Минимальная рабочая температура: -20°C.
-
Максимальная рабочая температура: 50°C.
-
Способ оповещения: звуковой сигнал.
-
Рабочее напряжение: 12 В ± 2 В.
-
Потребляемая мощность: 6 Вт.
Комплектация парковочного радара
В комплект поставки входят:
-
Сенсорные датчики (4 шт.).
-
Бипер.
-
Основной модуль.
-
Клейкая прокладка для модуля.
-
Комплект проводки.
-
Сверло и коронка диаметром 18 мм.
Подготовка к установке
Для установки парковочного радара потребуются следующие инструменты и материалы:
-
Крестовая отвертка.
-
Ключи на 10 и 17 мм.
-
Изолента.
-
Маркер.
-
Рулетка.
-
Шуруповерт.
-
Мультиметр.
-
Ножик.
-
Пластиковые хомуты.
-
Помощник для установки бампера.
Процесс установки
-
Снятие бампера: Открутите 4 болта сверху и снизу бампера, а также по 3 самореза с каждой стороны защиты. После этого аккуратно снимите бампер.
-
Разметка мест установки датчиков: Определите места установки датчиков на высоте 55 см от земли. Рекомендуется выполнить разметку с соблюдением вертикали. Для удобства можно использовать изоленту в качестве уровня.
-
Сверление отверстий: С помощью сверла и коронки диаметром 18 мм выполните отверстия в местах разметки. Сверление должно осуществляться аккуратно и медленно, чтобы не повредить бампер.
-
Прокладка кабельной коммуникации: Выберите оптимальный маршрут для прокладки кабеля от датчиков к главному модулю. В данном случае была использована уплотнительная резинка под левой фарой.
-
Подключение датчиков: Установите датчики в подготовленные отверстия и подключите их к главному модулю в соответствии с нумерацией. Фиксация датчиков должна производиться с соблюдением маркировки.
-
Стяжка кабельной коммуникации: Используйте пластиковые хомуты для фиксации кабеля.
-
Подключение питания: Найдите необходимые кабели питания в коммутации проводов под левой задней панелью багажника. Соедините кабель питания парковочного радара с соответствующими кабелями (зеленый (+) и черный (-)) с помощью скрутки и пайки. Все соединения должны быть тщательно изолированы.
-
Подключение бипера: Подключите бипер к главному модулю.
-
Проверка работы системы: Перед установкой бампера проведите проверку работы парковочного радара.
-
Установка бампера: Верните бампер на место, аккуратно выпустив кабель датчиков в салон. Закрепите бампер с помощью болтов и саморезов.
-
Фиксация главного модуля и бипера: Приклейте главный модуль возле фары за обшивкой. Излишний кабель скрутите в бухту и зафиксируйте пластиковыми хомутами. Бипер можно приклеить на пластиковую панель в багажнике с помощью 3М скотча.
Заключение
Установка парковочного радара на автомобиль Лада Калина является относительно простой процедурой, которая может быть выполнена самостоятельно при наличии необходимых инструментов и материалов. Парковочный радар AutoExpert PS-4Z-S представляет собой эффективное устройство для облегчения процесса парковки и повышения безопасности на дороге. Однако следует помнить, что парковочная система является вспомогательным средством и не заменяет визуальный контроль дорожной обстановки.
