В рамках серии обзоров автомобильных мультимедийных систем мы рассмотрели две модели автопроигрывателей от компании DEXP: базовую DEXP MX-1 и продвинутую DEXP W07 на базе операционной системы Android. Теперь предлагаем вашему вниманию анализ еще одного представителя ассортимента DEXP — автомагнитолы DEXP NX-1. Эта модель, как и ее предшественница, относится к бюджетному сегменту, но обладает рядом усовершенствований, что делает ее интересной для изучения.
Упаковка

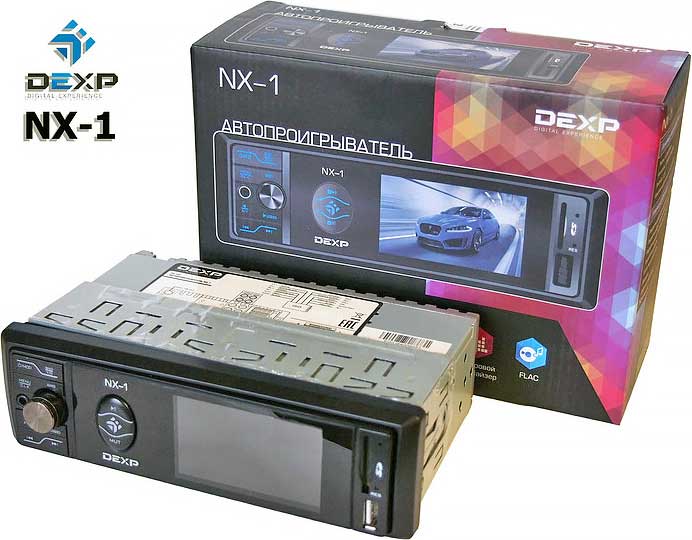

Упаковка автомагнитолы DEXP NX-1 выполнена в стиле, характерном для всей линейки продукции компании. Цветовое оформление и дизайн коробки схожи с упаковкой модели DEXP MX-1, однако габариты устройства немного увеличены. На боковых гранях коробки нанесены изображения внешнего вида магнитолы, а также иконки, указывающие на основные функциональные возможности: наличие стандартного ISO разъема для подключения к автомобилю, разъемов AUX, USB и SD, поддержку аудио-, фото- и видеофайлов (включая формат FLAC), FM-радиоприемник, цифровой эквалайзер и заявленную выходную мощность 4 х 45 Вт.
Производитель автомагнитолы — компания Цзянмэн Воксист Электроникс Ко., Лимитед (Китай). Коробка оснащена заводскими наклейками-маркерами вскрытия, что обеспечивает дополнительную защиту от несанкционированного доступа. При транспортировке с помощью транспортной компании коробка сохранила товарный вид и целостность упаковки.
Технические характеристики и комплектация
Основные параметры:
-
Модель: DEXP NX-1
-
Цвет передней панели: черный
-
Типоразмер: 1 DIN
-
Дисплей: 2-дюймовый LCD, цветной, графический
-
Питание от бортовой сети автомобиля: 12 В
-
Максимальная выходная мощность: 4 х 45 Вт
-
Радиоприемник: FM
-
Разъемы на передней панели: AUX, SD/MMC
-
Цвет подсветки кнопок: синий
-
Разъемы на задней панели: ISO, антенна, стерео аудио выход (RCA), Video-OUT (RCA)
-
Читаемые форматы (USB/карта памяти): MP3, FLAC
-
Диапазон рабочих температур: от -20 до +50 °C
Комплектация:
В комплект поставки автомагнитолы DEXP NX-1 входят:
-
Автопроигрыватель
-
ISO-кабели для подключения
-
Крепежная рамка
-
Металлические лопатки для извлечения из рамки
-
Руководство пользователя
-
Гарантийный талон
Экран автомагнитолы защищен прозрачной транспортировочной пленкой для предотвращения появления царапин до установки в автомобиле.
Внешний вид и органы управления
Автопроигрыватель DEXP NX-1 имеет типоразмер 1 DIN, что позволяет установить его в салон практически любого автомобиля. Реальные габариты устройства: высота — 48 мм, ширина — 178 мм, глубина установки — около 105 мм. Лицевая панель имеет размеры 189 мм в ширину и 60 мм в высоту.
Основные разъемы для подключения к автомобильной проводке расположены на задней стенке устройства:
-
ISO-разъем
-
Предохранитель на 10 А
-
Стерео-выходы (RCA) для подключения внешнего усилителя
-
Видео-выходы (RCA)
-
Антенный вход
На верхней части автомагнитолы наклеена схема подключения к проводке автомобиля, однако расположение этой схемы не самое удобное, так как она находится в верхней части и может закрывать отверстия для вентиляции. Нижняя часть устройства также имеет перфорацию для пассивного охлаждения.
Боковые стороны автомагнитолы не имеют дополнительных элементов, кроме монтажных отверстий. Лицевая панель несъемная, изготовлена из глянцевого пластика, который подвержен царапинам и потёртостям. Окантовку панели можно снять для доступа к защелкам крепежной рамки.
Панель разделена на три зоны:
-
Левая зона: кнопки управления и разъем AUX
-
Центральная зона: экран
-
Правая зона: разъемы USB и картридера
Из аппаратных кнопок реализованы: вызов меню, настройки, воспроизведение/пауза, мгновенное приглушение звука и переключение треков. Регулировка громкости осуществляется с помощью вращающейся ручки. Кнопки паузы и выключения звука объединены в овальный блок с логотипом DEXP. Экран автомагнитолы имеет размер 2 дюйма и позволяет просматривать графическую информацию.
Провода, разъемы и внутреннее устройство
Автопроигрыватель подключается к автомобилю с помощью стандартных ISO разъемов. В комплекте поставки предусмотрены кабели нормального сечения, которые должны выдерживать рабочие нагрузки по току. Изоляция проводов выполнена в разных цветах, что соответствует схеме подключения на корпусе устройства.
Схема подключения автомагнитолы:
-
Желтый провод: постоянное (дежурное) питание +12 В
-
Красный провод: +12 В от замка зажигания (для включения после поворота ключа в положение ACC)
-
Черный провод: подключается на массу автомобиля
-
Синий провод: дополнительное питание +12 В для активной антенны (при необходимости)
-
Белая пара проводов: передняя левая колонка
-
Серая пара проводов: передняя правая колонка
-
Зеленая пара проводов: задняя левая колонка
-
Фиолетовая пара проводов: задняя правая колонка
Для подключения FM-антенны используется отдельный разъем и питание по синему проводу.
Внутреннее устройство
После изучения внутреннего устройства автомагнитолы DEXP MX-1 возник интерес к анализу модели DEXP NX-1, особенно учитывая упоминание о качественном четырехканальном усилителе на базе Toshiba TDA7388. Вскрытие корпуса не составило труда, так как на нем отсутствуют гарантийные наклейки.
Компоновка устройства представляет собой две платы, связанные друг с другом шлейфами. Управляющий микроконтроллер и процессор звука перенесены на одну плату с выходным усилителем, что должно улучшить помехозащищенность устройства. Плата UN-LV1230FBH-KB выполняет интерфейсные функции, включая экран, порты подключения и кнопки. Добраться до экрана для просмотра его модели без деструктивных действий не удалось.
За управление функционалом отвечает 8-битный микроконтроллер C100 F8096DA, обработка звука осуществляется на базе TM2313. Усилитель TDA7388 не был обнаружен, вместо него используется четырехканальный усилитель TDA7385 с максимальной мощностью 4 х 30 Вт. На коробке устройства указано, что характеристики могут изменяться без предварительного уведомления.
Качество пайки плат нормальное, однако сборка не идеальна: один из винтов крепления платы с усилителем к корпусу был закручен не полностью, что может привести к самопроизвольному выпадению и замыканию компонентов.
Подключение в автомобиле и потребление
Для тестирования функционала автопроигрыватель был установлен в автомобиль Toyota Ipsum 1998 года выпуска. Подключение осуществлялось с использованием идентичных проводов, ранее применявшихся с моделью DEXP MX-1.
Замеры потребляемых токов показали следующие значения:
-
В дежурном (выключенном) состоянии: около 0,1 А
-
При громкости 20 единиц: 0,5-0,7 А
-
При максимальной громкости (40 единиц): до 4,5 А
Задняя часть автопроигрывателя выполняет функцию радиатора охлаждения усилителя, который крепится к ней с использованием термопасты. На максимальной громкости корпус устройства нагревается.
Монтажная рамка для крепления в автомобиле немного не подошла по ширине, однако это не является существенным недостатком. Габариты самой магнитолы позволяют установить ее в стандартный 1 DIN слот в автомобиле. Пластиковая рамка вокруг лицевой панели автопроигрывателя эстетично закрывает технологические зазоры между панелями автомобиля и DEXP NX-1.
Звук
Качество звука автомагнитолы DEXP NX-1 заметно улучшилось по сравнению с моделью DEXP MX-1. Исчезли фоновые шумы и наводки по линиям питания, на паузе отсутствуют высокочастотные писки. Максимальная громкость, эффекты эквалайзера и тонкомпенсации присутствуют в том же объеме, что и в модели MX-1. На максимальной громкости ощущается нехватка низких частот, поэтому оптимальным рабочим режимом можно считать громкость до 60-70%.
В настройках звука предусмотрены регулировка басов и высоких частот, включение режима LOUD (тонкомпенсации) и несколько предустановок эквалайзера. Регулировка громкости осуществляется с небольшим лагом, что может быть заметно при резком изменении громкости.
Радиоприемник работает в диапазоне FM частот от 87,5 до 108 МГц. Для автоматического поиска радиостанций используется кнопка AMS (Automatic Search). В память запоминается до 18 радиостанций, которые можно разделить на 3 группы по 6 станций. Поддержка RDS отсутствует.
При подключении USB-носителей или карт памяти автоматически запускается режим воспроизведения мультимедиа файлов. В режиме воспроизведения MP3 на экране отображаются имена файлов, поддерживается формат FLAC. В режиме просмотра картинок автоматически запускается слайд-шоу, выбор конкретного файла невозможен.
В режиме просмотра видео поддерживаются форматы AVI, MOV, MP4, FLV, RMVB, DIVX, WMV. Видео воспроизводится без проблем при разрешении до 720p, поддержка AVC кодека отсутствует. Видео в разрешении FullHD (1080p) воспроизвести не удалось. Файловый менеджер в режиме просмотра видео отсутствует, файлы воспроизводятся в порядке очереди.
При воспроизведении аудио- и видеофайлов магнитола запоминает трек и позицию воспроизведения и продолжает с места остановки после выключения и повторного включения.
Аудиоразъем AUX 3,5 мм расположен близко к ручке управления громкостью, что может привести к задеванию при подключении толстого штекера. Звук с этого входа воспроизводится без помех, что позволяет подключить любой стандартный источник звука, такой как смартфон или MP3-плеер.
Длительное нажатие клавиши CLK вызывает отображение текущей даты и времени на экране.
Из системных настроек в меню доступны установка языка интерфейса, текущей даты и времени.
Заключение
Автомагнитола DEXP NX-1 представляет собой функциональный автомобильный мультимедийный проигрыватель типоразмера 1 DIN. Устройство оснащено основными источниками звука: FM-радио, MP3/FLAC проигрывателем с поддержкой USB-носителей и карт памяти SD, а также AUX-входом для подключения внешних источников звука.
По сравнению с моделью DEXP MX-1, автомагнитола DEXP NX-1 относится к более высокой ценовой категории (от 2000 до 3000 рублей), однако предоставляет хорошее сочетание цены, функциональности и качества звука. Устройство отличается звуковым трактом без склонности к помехам и паразитным шумам, что делает его привлекательным выбором для пользователей.
Автомагнитола может использоваться не только в качестве основного проигрывателя в автомобиле, но и как устройство для воспроизведения мультимедийного контента для пассажиров на заднем сиденье. Наличие экрана и выходов для внешних мониторов позволяет установить дополнительные мониторы в подголовники или спинки передних кресел.
К спорным моментам можно отнести дизайн лицевой панели и расположение некоторых элементов управления, однако в целом автомагнитола DEXP NX-1 является более сбалансированным и функциональным устройством по сравнению с моделью DEXP MX-1.
