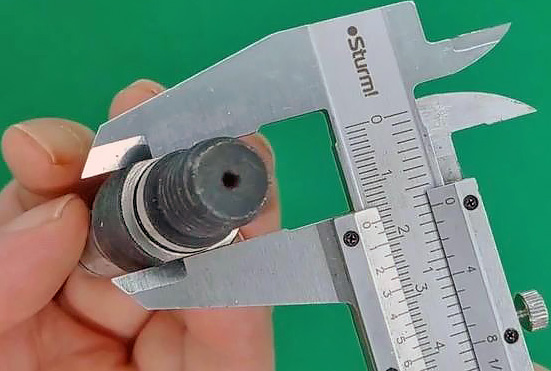

Резьба шпинделя УШМ: что за параметр и на что указывает
Шпиндель угловой шлифовальной машины (УШМ) представляет собой перпендикулярный вал, приводимый во вращение посредством редуктора. На его резьбовую часть устанавливается крепежная гайка, к которой в свою очередь крепится оснастка.
Резьба шпинделя регламентируется рядом стандартных параметров, среди которых можно выделить следующие: М4, М5, М6, М10 и М14. Наиболее распространенным является шпиндель с резьбой М14, что и объясняет его популярность. В некоторых случаях может быть указана дополнительная информация о шаге резьбы, например, М14х2, где "2" обозначает шаг резьбы в миллиметрах.
На резьбовую часть шпинделя устанавливаются посадочный фланец, прижимная гайка и абразивный диск. Важно отметить, что диаметр посадочного места этих элементов отличается от диаметра резьбы шпинделя и также стандартизирован: 9.5 мм, 10 мм, 25 мм, 22 мм, 22.2 мм, 22.23 мм, 32 мм.
При выборе угловой шлифовальной машины некоторые пользователи могут ошибочно отождествлять резьбу шпинделя и диаметр посадочного места. Однако это принципиально разные параметры. Например, шпиндель с резьбой М14 может иметь различные диаметры посадочного места: 22 мм, 22.2 мм, 22.23 мм или 25 мм. В случае, если резьба шпинделя обозначена как М14х2, диаметр посадочного места всегда будет составлять 22 мм. Аналогичная ситуация наблюдается и для других типов резьбы. Например, шпиндель с резьбой М5 имеет стандартный диаметр посадочного места 10 мм.
Знание диаметра резьбы шпинделя угловой шлифовальной машины является критически важным для корректного выбора и установки абразивных дисков и другой оснастки.
Для обеспечения совместимости с различным оборудованием могут использоваться специальные переходные адаптеры. Например, если угловая шлифовальная машина оснащена шпинделем с резьбой М10, можно установить переходник на резьбу М14, что позволит использовать соответствующую оснастку.
Углошлифовальные машины (УШМ) представляют собой специализированное оборудование, предназначенное для механической обработки различных материалов с использованием абразивных дисков и других видов оснастки.
