Логопериодическая антенна: как устроена и когда пригодится

Логопериодическая антенна представляет собой широкополосное направленное антенное устройство, функционирующее в широком диапазоне радиоволн.

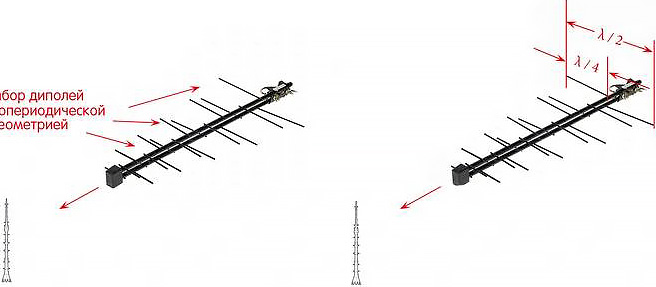

В конструкции логопериодической антенны используется разновидность полуволнового вибратора — набор четвертьволновых диполей с логопериодической геометрией. Параллельные диполи соединены с двухпроводной линией, где точки питания последовательно изменяют свою полярность: четные диполи подключены к одной линии с левой стороны, нечетные — к другой, но уже с правой.

Длина диполей и расстояние между ними уменьшаются в геометрической прогрессии по направлению к точкам подключения фидера, то есть в сторону вещающей телевизионной башни.

Длина первого диполя должна соответствовать максимальному значению длины волны в диапазоне, который рассчитывается по следующей формуле:

Длина волны λ = скорость распространения радиоволн / частота передаваемого сигнала.

Пример расчета длины волны для частот, используемых Останкинской телевизионной башней:

1 мультиплекс: λ = 300 000 км/с / 498 МГц ≈ 602,4 мм, где четверть длины волны (¼ λ) ≈ 150,6 мм. 2 мультиплекс: λ = 300 000 км/с / 546 МГц ≈ 549,4 мм, где ¼ λ ≈ 137,4 мм. 3 мультиплекс: λ = 300 000 км/с / 578 МГц ≈ 519,0 мм, где ¼ λ ≈ 129,8 мм.

В данном примере антенна с первым диполем длиной 150,6 мм будет эффективно принимать сигналы всех трех мультиплексов.

Логопериодические антенны широко применяются для приема сигналов многопрограммных телевизионных центров в различных комбинациях каналов метрового и дециметрового диапазонов.
