Антенна волновой канал: как устроена и когда пригодится

Полуволновая антенна, также известная как антенна Яги-Уда, была разработана в 1926 году профессором Хидецугу Яги и его ассистентом Сунтара Уда. Они опубликовали первый отчет о своем изобретении, что положило начало широкому распространению и изучению данной конструкции.

Антенна "волновой канал" представляет собой направленную антенну, состоящую из ряда параллельных линейных электрических вибраторов, расположенных в одной плоскости вдоль линии максимального излучения. Основным элементом конструкции является активный вибратор, который выполняет функцию полуволнового диполя.

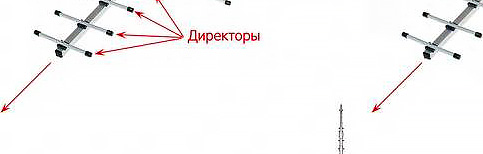

С активного вибратора снимается напряжение принятого сигнала. Для усиления полезного сигнала, поступающего с главного направления, используются директора антенны. Рефлектор, в свою очередь, ослабляет отраженный сигнал.

Увеличение количества директоров в конструкции антенны способствует повышению ее направленности и увеличению дальности действия. Антенна "волновой канал" широко применяется для передачи и приема сигналов в диапазоне метровых и дециметровых волн, особенно в системах телевизионного вещания.

Длина вибратора должна соответствовать длине волны принимаемого сигнала, которая рассчитывается по следующей формуле:

Длина волны λ = Скорость света / Частота передаваемого сигнала.

Для иллюстрации данной формулы рассмотрим пример, связанный с частотами, используемыми Останкинской телебашней:

• Первый мультиплекс: λ = 300000 км/с / 498 МГц = 602,4 мм; ½ λ = 301,2 мм.

• Второй мультиплекс: λ = 300000 км/с / 546 МГц = 549,4 мм; ½ λ = 274,7 мм.

• Третий мультиплекс: λ = 300000 км/с / 578 МГц = 519,0 мм; ½ λ = 259,5 мм.
