Как работают тепловые трубки кулера для процессора и что у них внутри?

В основе функционирования кулера для процессора с тепловыми трубками лежит испарительно-конденсационный цикл, который обеспечивает эффективное охлаждение процессора.

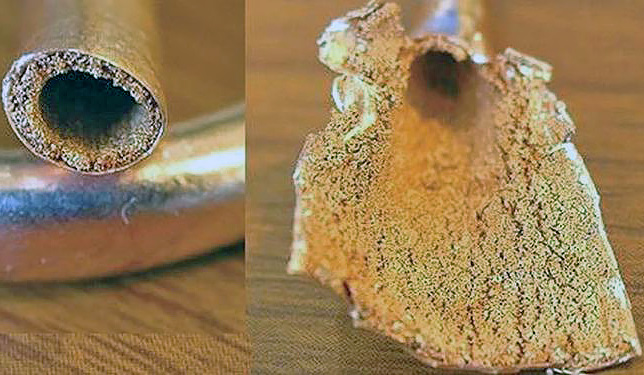

Внутри тепловых трубок находится жидкая среда, обычно вода, выполняющая функцию теплоносителя. Внутренняя поверхность трубки покрыта фитилем, состоящим из пористого материала на основе металлической проволоки или керамической крошки.

Принцип действия:

1. В зоне нагрева у основания кулера (испарителе) жидкая среда внутри тепловых трубок испаряется, поглощая тепло от процессора.

2. Образовавшийся пар поднимается вверх по трубке из-за разницы давления, достигая области конденсатора.

3. В конденсаторе пар охлаждается и конденсируется обратно в жидкое состояние, передавая тепло на ребра радиатора.

4. Конденсированная жидкость возвращается в испаритель по капиллярам, расположенным в стенках трубки.

5. Цикл испарения и конденсации повторяется непрерывно.

При нарушении герметичности тепловой трубки происходит разгерметизация, что приводит к утечке теплоносителя. В результате эффективность теплопередачи снижается до практически нулевого уровня из-за отсутствия жидкой среды, выполняющей функцию теплоносителя, и передачи тепла осуществляется только через тонкие стенки медной трубки.

Кулеры для процессоров с тепловыми трубками являются важным компонентом систем охлаждения компьютерных процессоров, обеспечивая их стабильную работу и предотвращая перегрев.
