Как посчитать количество тепловых трубок на кулере процессора?

В ряде случаев возникает необходимость определения количества тепловых трубок, установленных в процессорном кулере. Например, при замене кулера на более эффективную модель, обладающую большим количеством тепловых трубок, необходимо знать точное количество трубок в текущем охладителе.

Для определения количества тепловых трубок в процессорном кулере можно использовать несколько методов:

1. Визуальный осмотр подошвы кулера. Этот метод является наиболее простым и надежным, однако он применим только в случае, если основание кулера имеет прямой контакт с процессором, и тепловые трубки отчетливо видны на поверхности подошвы.

2. Визуальный осмотр нижней части радиатора сбоку. Этот метод также достаточно удобен и может быть применен к кулерам со сплошной теплораспределительной площадкой, на которой при взгляде снизу на подошву тепловые трубки могут быть неразличимы. Осложнить процесс может лишь сложная конфигурация и плотное расположение трубок.

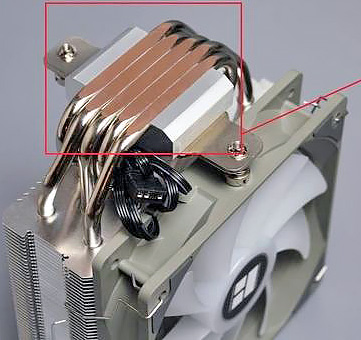

3. Визуальный осмотр верхней грани радиатора. Этот метод позволяет определить количество тепловых трубок без необходимости разборки персонального компьютера или снятия боковой стенки (при условии ее прозрачности). Однако следует учитывать, что верхняя грань радиатора часто закрыта декоративным кожухом, что затрудняет видимость трубок. Кроме того, при использовании этого метода существует риск ошибки, поскольку запаянных концов трубок будет в два раза больше, чем самих тепловых трубок. Для получения точного результата рекомендуется либо подсчитать общее количество запаянных концов и разделить его на два, либо ограничиться подсчетом трубок в группе, расположенной по одну сторону от центра радиатора.
