Как работает защита от утечки газа

Система газ-контроль предназначена для предотвращения утечки газа при открытой рукоятке управления конфоркой и отсутствии пламени на горелке.

Причины отсутствия пламени могут быть разнообразными: утечка жидкости из кастрюли, воздействие сквозняка, кратковременный сбой в подаче газа из магистрали и другие факторы.

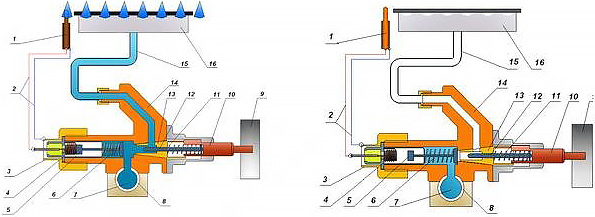

Принцип работы системы газ-контроль:

1. Термопара (1), расположенная в зоне горения горелки, генерирует электрический ток при нагревании.

2. Этот ток подается на катушку электромагнитного клапана (4).

3. Под воздействием электромагнитного поля, создаваемого катушкой, шток электромагнитного клапана (5) притягивается к катушке, открывая путь для подачи газа из коллектора (8) к конфорке (16).

4. Подача газа к горелке осуществляется свободно.

5. При погасании пламени термопара остывает и прекращает выработку электрического тока.

6. Электромагнит перестает удерживать шток, который под действием пружины (6) возвращается в исходное положение и перекрывает подачу газа к конфорке.

7. Таким образом, обеспечивается предотвращение утечки газа.
