Как подключить варочную панель к электросети в 3 провода

Для обеспечения корректного и безопасного подключения электрической варочной панели к электрической сети необходимо учитывать ряд технических требований. Наиболее распространенным способом подключения является однофазная схема с заземлением или без него. Для выполнения такого подключения используется трехжильный электрический кабель. Каждая из жил кабеля выполняет определенную функцию: одна жила предназначена для фазного проводника, вторая — для нулевого проводника, третья — для заземляющего проводника. Для удобства идентификации и предотвращения ошибок при монтаже каждая жила кабеля имеет свою цветовую маркировку. Фазный проводник обычно окрашен в черный или коричневый цвет, нулевой проводник — в синий или голубой, заземляющий проводник — в желто-зеленый.

Электрическая варочная поверхность, как правило, поставляется без электрического кабеля и может быть подключена как к однофазной сети, так и к многофазной сети. Для варочных поверхностей с тремя или четырьмя конфорками обычно используется одно- или двухфазное подключение.

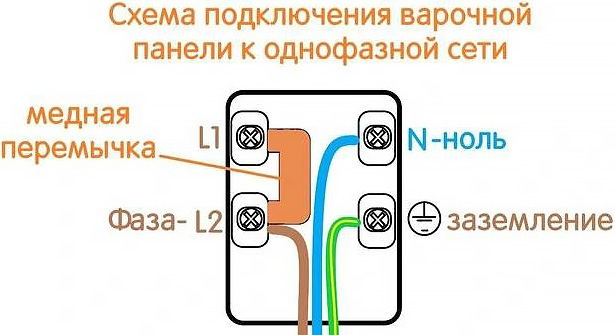

клеммные соединения всегда маркированы в соответствии с их функциональным назначением. Фазные проводники обозначаются буквами L1 и L2, нулевой проводник — буквой N, заземляющий проводник — специальным символом. В случае однофазного подключения контакты L1 и L2 соединяются между собой с помощью медной перемычки, при этом фазный проводник может быть подключен как к контакту L1, так и к контакту L2. Нулевой проводник подключается к контакту N, а заземляющий проводник — к заземляющему контакту.

В зависимости от конкретной модели варочной панели, она может иметь два контакта для нулевого проводника. В этом случае они могут быть объединены в один контакт с помощью медной перемычки. Если электрическая сеть не предусматривает наличие заземляющего проводника, то подключение заземляющего контакта варочной панели может быть необязательным.

Затяжка контактных болтов должна осуществляться с необходимым усилием для обеспечения надежного электрического контакта. Концы проводников должны быть обжиманы с использованием специальных соединительных гильз.
