Что такое слоты расширения PCIe и какие типоразмеры бывают?

Слоты PCI Express (PCIe) предназначены не только для установки видеокарт, но и для подключения других периферийных устройств к материнской плате компьютера, что обуславливает их разнообразие по размерам и функциональным возможностям.

PCI Express представляет собой высокоскоростную последовательную шину, обеспечивающую интерфейс между центральным процессором и периферийными устройствами. Данный стандарт широко используется для подключения видеокарт, звуковых карт, сетевых адаптеров и других компонентов. Ключевым преимуществом PCIe является его высокая пропускная способность, что делает его оптимальным выбором для современных вычислительных систем.

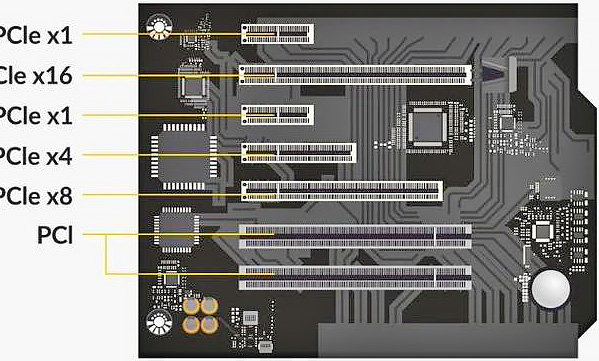

Архитектура PCIe основана на использовании набора параллельных линий передачи данных, известных как «линии». Количество используемых линий напрямую влияет на скорость передачи информации. В рамках стандарта предусмотрены четыре основных конфигурации: x1, x4, x8 и x16, каждая из которых характеризуется определённым числом линий и контактов.

• PCIe x1: 1 линия, 18 контактов, длина слота 25 мм. Обычно используется для подключения звуковых карт, Wi-Fi адаптеров и других устройств с низкой пропускной способностью.

• PCIe x4: 4 линии, 32 контакта, длина слота 39 мм. Применяется для подключения SSD-накопителей, RAID-контроллеров и других высокоскоростных устройств.

• PCIe x8: 8 линий, 49 контактов, длина слота 56 мм. Предназначен для установки сетевых карт и других компонентов, требующих высокой пропускной способности.

• PCIe x16: 16 линий, 82 контакта, длина слота 89 мм. Наиболее распространённая конфигурация, используемая для видеокарт, обеспечивая максимальную скорость передачи данных.

В современных материнских платах наиболее часто встречаются слоты x1 и x16. Первые применяются для установки различных карт расширения, таких как звуковые карты и сетевые адаптеры, а вторые используются для подключения высокопроизводительных графических процессоров (GPU) и других устройств, требующих высокой пропускной способности и производительности.
