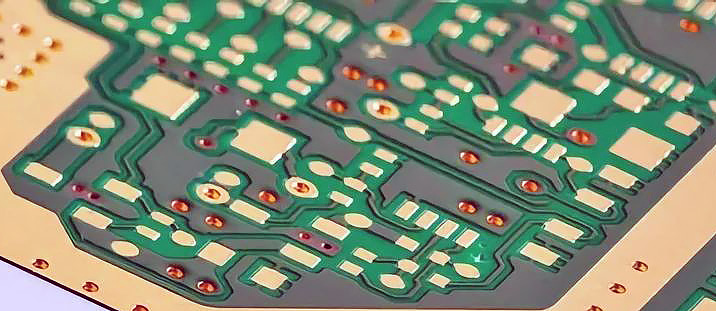

Что такое слои печатной платы материнки и как они влияют на надежность и производительность?

Материнская плата выполняет функцию интеграции всех компонентов в единую систему.

На материнскую плату устанавливаются процессор, оперативная память, видеокарта, накопители и другие периферийные устройства. Она обеспечивает взаимодействие между всеми этими элементами благодаря сложной системе проводников, известных как «дорожки». Эти дорожки, выполненные из меди, представляют собой полосы различной длины и толщины, по которым передаются электрические сигналы различной мощности от одного контакта к другому.

Современные компьютерные компоненты обладают значительным количеством контактов. Например, процессор может содержать более тысячи контактов. Размещение отдельных проводников для каждого контакта на поверхности текстолита материнской платы становится сложной задачей. В таких случаях применяется технология многослойной компоновки, позволяющая более эффективно организовывать токоведущие дорожки.

Многослойная компоновка позволяет производителям оптимизировать расположение сигнальных и силовых линий, что способствует снижению уровня помех и электромагнитных наводок. Это улучшает качество передачи сигналов и, как следствие, повышает производительность системы. Кроме того, материнские платы могут включать изоляционные слои, защитные материалы и медные пленки, которые не только укрепляют конструкцию текстолита, но и способствуют равномерному распределению тепла по всей площади платы.

Таким образом, материнская плата играет ключевую роль в обеспечении функционирования и интеграции всех компонентов компьютерной системы.
