Незапланированный простой конвейерной линии из-за поломки детали стоит предприятию от 50 000 до 300 000 руб. в час. Промышленные комплектующие работают в условиях постоянных вибраций, пыли и нагрева посадочных мест до 120 градусов.
Грамотный выбор узлов с учетом радиальной нагрузки и соблюдение сроков замены смазки продлевают межремонтный интервал оборудования на 35-40%. Плановая диагностика механических узлов предотвращает аварийные остановки цеха и защищает смежные механизмы.

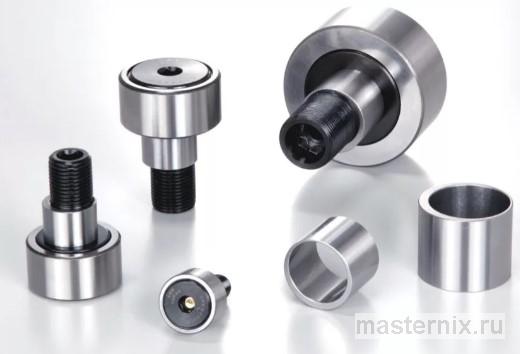

Как подобрать подшипники качения для тяжелых станков
Подшипники качения воспринимают максимальные радиальные и осевые нагрузки в редукторах и насосных станциях. При скорости вращения вала от 1500 до 3000 об/мин температура рабочей зоны быстро превышает 80 градусов. Использование роликовых подшипников SKF или NSK компенсирует перекос вала до двух градусов, что снижает биение механики.
Подбирая закрытые подшипники купить лучше модификации с тепловым зазором C3 для станков с высоким нагревом. Увеличенный радиальный зазор от 30 до 50 мкм исключает заклинивание шариков при расширении металла. Практика российских заводов показывает, что такой допуск увеличивает ресурс узла на 25%.
Критерии подбора подшипниковых узлов для промышленных установок:
- значение динамической грузоподъемности в килоньютонах;
- предельная частота вращения при пластичном смазывании;
- класс точности изготовления по ГОСТ 520-2011;
- наличие контактных уплотнений типа RS.
Регулярная подача смазки через пресс-масленку вымывает металлическую стружку из зоны трения. Заполняйте от 30% до 50% объема подшипниковой камеры, чтобы избежать закипания масла на высоких оборотах.

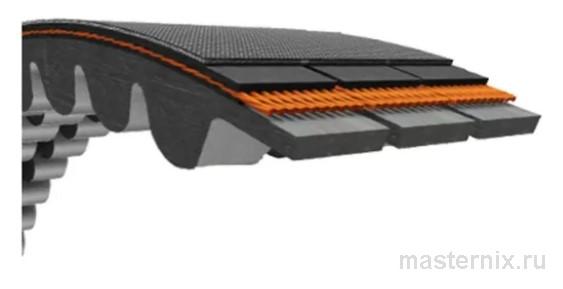

Расчет натяжения приводных ремней в конвейерных линиях
Приводные ремни передают крутящий момент от электродвигателя к шкиву без жесткого сцепления элементов. На линиях мощностью от 15 до 90 кВт используют клиновые детали профилей SPC и XPB марок Gates или ContiTech. Прогиб ветви передачи под нагрузкой 50 Н должен составлять от 8 до 10 мм.
Обновляя многоручьевые ремни приводные ремни заменяют единым комплектом из одной технологической партии. Разница по длине между соседними элементами в группе не должна превышать двух миллиметров. Иначе нагрузка распределяется неравномерно, что приводит к обрыву слабой ветви за 50-70 часов работы.
Признаки износа деталей ременной передачи на производстве:
- расслоение корда и микротрещины на гранях;
- проскальзывание на шкиве с падением оборотов вала на 5%;
- попадание масла на рабочую поверхность;
- вытяжка материала выше заводского допуска.
Выверка канавок шкива лазерным указателем снижает износ боковых граней ременной полосы. Ресурс полиуретановых элементов при правильном натяжении прибором Optibelt достигает 15 000 моточасов.
Какие ошибки монтажа промышленных комплектующих вызывают простой оборудования
Нарушение технологии установки деталей вызывает до 40% преждевременных поломок механизмов на заводе. Запрессовка подшипника молотком через внутреннее кольцо оставляет вмятины на дорожках качения глубиной от 0.02 мм. Подобные повреждения сокращают срок службы узла в четыре раза, поэтому монтировать детали нужно индукционным нагревателем.
Ошибки в дозировке смазочных материалов нарушают теплоотвод в корпусах редукторов. Превышение уровня масла в подшипниковом щите на 15% вызывает вспенивание и нагрев корпуса до 95 градусов. Используйте масла с вязкостью по ISO VG от 150 до 320 и контролируйте уровень по смотровому окну.
Абразивная пыль на посадочных местах быстро разрушает сопрягаемые поверхности деталей. Частицы размером от 10 мкм в зоне контакта роликов вызывают питтинг металлической поверхности через 200 часов работы. Промывайте валы растворителем и защищайте открытые передачи кожухами при ремонте.
