Принципы работы водонагревателей различных типов

Водонагреватели классифицируются на две основные категории: электрические и газовые. Электрические водонагреватели представлены преимущественно накопительными моделями, оснащенными внутренним резервуаром и нагревательным элементом (ТЭНом), что делает их функционально схожими с термопотами. Газовые водонагреватели, напротив, чаще всего представлены проточными моделями, где центральным элементом является змеевик. Несмотря на использование классического принципа теплообмена, каждый тип водонагревателей имеет свои особенности и предназначен для определенных условий эксплуатации.

В Российской Федерации наблюдается устойчивый рост строительства частных домов, что стимулирует спрос на водонагреватели всех типов. Кроме того, увеличивается количество потребителей, отказывающихся от использования кипятильников в период сезонных отключений горячего водоснабжения в многоквартирных домах. Эти тенденции способствуют росту популярности водонагревателей как в жилых, так и в коммерческих объектах.

Основные виды водонагревателей

Водонагреватели классифицируются по двум основным признакам:

1. Тип источника энергии:
   • Газовые
   • Электрические
2. Принцип нагрева воды:
   • Накопительные
   • Проточные

В результате комбинации этих признаков образуется четыре основных типа водонагревателей:

• Электрические накопительные
• Электрические проточные
• Газовые накопительные
• Газовые проточные

Дополнительно стоит упомянуть о таких специализированных решениях, как водонагреватели на солнечных батареях и устройства с тепловыми насосами, которые находят применение в странах с теплым климатом. Однако данные модели не будут подробно рассмотрены в данном контексте.

Отдельную категорию составляют одноконтурные и двухконтурные газовые котлы. Одноконтурные котлы предназначены исключительно для отопления, в то время как двухконтурные модели обеспечивают как отопление, так и горячее водоснабжение. Оба типа работают по проточному принципу. Также существуют бойлеры косвенного нагрева, которые используют тепло от отопительного контура (в том числе от газового котла) для нагрева воды по накопительному принципу.

Принцип работы накопительных водонагревателей

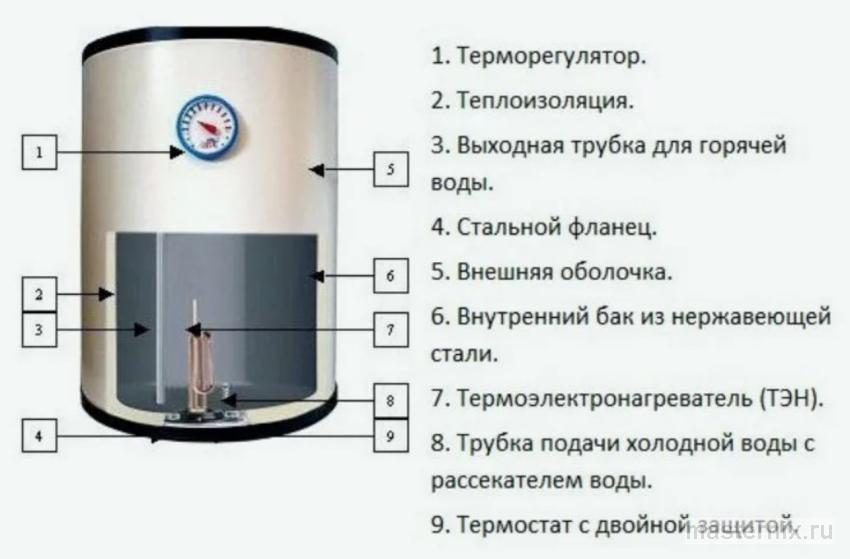

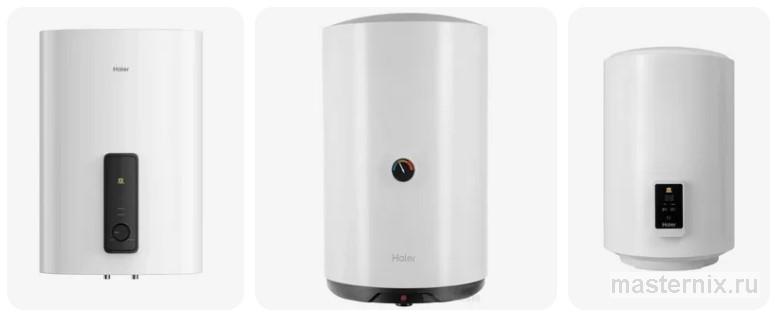

Накопительные водонагреватели, особенно электрические, являются наиболее распространенными на рынке. Крупные модели с объемом бака от 150 до 300 литров устанавливаются на пол, тогда как более компактные варианты монтируются на стену. Конструкция накопительных водонагревателей может варьироваться по форме и ориентации, но основные компоненты остаются неизменными:

• Внутренний резервуар для воды
• Изоляционный слой для поддержания температуры
• Электрический нагревательный элемент (ТЭН)
• Термостат для контроля температуры
• Датчики и микросхемы для управления и обеспечения безопасности
• Анод для предотвращения окисления ТЭНа



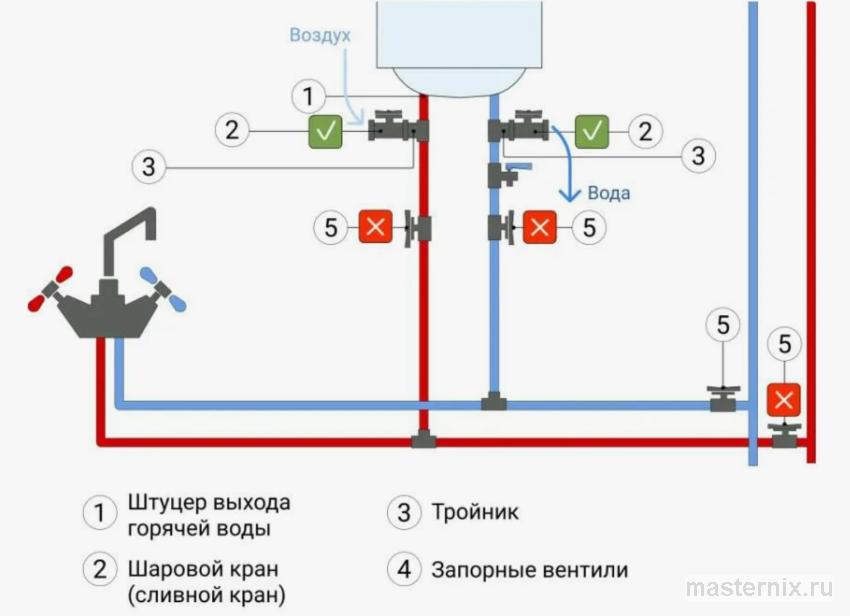

Процесс работы накопительного водонагревателя можно описать следующим образом:

1. После установки холодная вода из системы водоснабжения поступает в резервуар.
2. При подключении к электросети активируется ТЭН, который нагревает воду до заданной температуры (обычно до 80°C).
3. Нагретая вода, благодаря конвекции, поднимается в верхнюю часть резервуара и поступает в кран смесителя.
4. Холодная вода, поступающая в нижнюю часть резервуара, замещает нагретую, что позволяет поддерживать постоянную температуру.
5. После достижения заданной температуры ТЭН отключается, а теплоизоляционный слой обеспечивает сохранение тепла в течение нескольких часов.

Скорость нагрева зависит от мощности ТЭНа и объема резервуара. Например, модель с баком на 15 литров и мощностью 2,5 кВт нагревает воду до 80°C за 22 минуты, тогда как модель с баком объемом 50 литров и мощностью 3,3 кВт выполняет эту задачу за 50 минут.

Некоторые накопительные водонагреватели оснащены двумя последовательно соединенными резервуарами, каждый из которых имеет свой ТЭН. Это позволяет более эффективно использовать тепловую энергию и обеспечивает более равномерный нагрев воды.

Принцип работы проточных водонагревателей

Проточные водонагреватели, особенно газовые, являются наиболее популярными в России благодаря высокому уровню газификации. Эти устройства не имеют внутреннего резервуара и нагревают воду непосредственно в момент открытия крана. Основным элементом таких водонагревателей является змеевик — теплообменник, состоящий из тонких металлических трубок, чаще всего из специальной меди.

Принцип работы проточного газового водонагревателя можно описать следующим образом:

1. При открытии крана холодная вода из системы холодного водоснабжения поступает в змеевик.
2. Датчик потока активирует подачу газа на горелку, которая зажигается.
3. Горелка быстро прогревает змеевик, в результате чего вода, проходя через него, нагревается.
4. Горячая вода поступает в кран смесителя, и ее температура регулируется с помощью панели управления.

Скорость нагрева в проточных водонагревателях не является ключевым параметром, так как важнее объем горячей воды, который устройство может обеспечить за определенный промежуток времени. Этот показатель зависит от мощности газовой горелки. Например, водонагреватель мощностью 20 кВт обеспечивает поток горячей воды 10 литров в минуту, а модель мощностью 24 кВт — до 12 литров в минуту при нагреве воды на 25°C.

Электрические проточные водонагреватели работают по аналогичному принципу, но вместо горелки используется мощный ТЭН. Однако такие модели имеют ряд недостатков, включая низкую скорость потока (3-5 литров в минуту), что может быть недостаточно для полноценного принятия душа. Кроме того, они потребляют значительное количество электроэнергии (до 15 кВт в час), что существенно увеличивает коммунальные расходы и требует усиленной проводки для подключения.

Принцип работы газовых котлов и бойлеров косвенного нагрева

Газовые котлы и бойлеры косвенного нагрева представляют собой специализированные устройства, предназначенные для использования в частных домах. Газовые котлы бывают одноконтурными и двухконтурными. Двухконтурные модели являются наиболее распространенными и обеспечивают как отопление, так и горячее водоснабжение.

Основные компоненты двухконтурного газового котла включают:

• Циркуляционный насос для обеспечения движения теплоносителя по системе отопления
• Трехходовой клапан для переключения между режимами отопления и горячего водоснабжения

Процесс работы двухконтурного газового котла можно описать следующим образом:

1. При открытом кране горячей воды приоритет отдается режиму горячего водоснабжения.
2. Циркуляционный насос обеспечивает подачу нагретой воды в систему горячего водоснабжения.
3. Трехходовой клапан переключает котел из режима отопления в режим горячего водоснабжения.

Бойлеры косвенного нагрева представляют собой компромисс между накопительными и проточными моделями. Они оснащены внутренним резервуаром объемом от 150 до 300 литров и теплообменником, который подключается к отопительному контуру газового котла. Принцип работы бойлера косвенного нагрева можно описать следующим образом:

1. Горячая вода от котла поступает в теплообменник, который находится внутри бойлера.
2. Тепло от теплоносителя передается воде в резервуаре бойлера, что приводит к ее нагреву.
3. Постоянная циркуляция теплоносителя в теплообменнике обеспечивает поддержание температуры воды в бойлере без дополнительных затрат на электроэнергию или газ.
4. Горячая вода из бойлера поступает в систему горячего водоснабжения.

В некоторых моделях бойлеров косвенного нагрева предусмотрена возможность установки электрического ТЭНа, что позволяет нагревать воду до более высоких температур.

Обеспечение безопасности в водонагревателях

Современные водонагреватели оснащены комплексом систем безопасности, которые обеспечивают надежную и безопасную эксплуатацию. В накопительных водонагревателях особое внимание уделяется защите от поражения электрическим током. Модели Haier оснащены системой Shock Proof, которая снижает напряжение с 220 В до безопасных 8 В в случае обнаружения утечки тока. Эта система работает даже при отсутствии или неправильном заземлении.

В газовых проточных водонагревателях безопасность обеспечивается за счет систем самодиагностики и автоматического отключения подачи газа в случае аварийных ситуаций, таких как отключение воды или перегрев. Газовые котлы оснащены герметичной камерой сгорания и системой принудительного удаления продуктов сгорания с помощью малошумного вентилятора.

Дополнительно все водонагреватели оснащены защитой от перегрева, возгорания и избыточного давления. В случае превышения допустимого давления специальные клапаны сбрасывают избыточное давление, предотвращая повреждение системы.

Рекомендации по выбору водонагревателей для различных сценариев

Выбор водонагревателя зависит от конкретных условий эксплуатации и требований пользователя. Вот несколько рекомендаций:

• Для газифицированных квартир оптимальным выбором являются проточные газовые водонагреватели, которые являются наиболее экономичными в плане эксплуатации.
• Для частных домов, подключенных к газоснабжению, рекомендуется использовать двухконтурные газовые котлы. В случае необходимости можно установить бойлер косвенного нагрева для обеспечения горячей водой нескольких точек одновременно или для экономии газа.
• Для квартир и частных домов без газоснабжения подходят накопительные электрические водонагреватели. Малолитражные модели могут использоваться для мытья посуды или кратковременного обеспечения горячей водой в период отключений, тогда как устройства объемом от 50 литров подходят для постоянного использования. При выборе накопительного водонагревателя следует учитывать количество пользователей и объем потребляемой воды.
