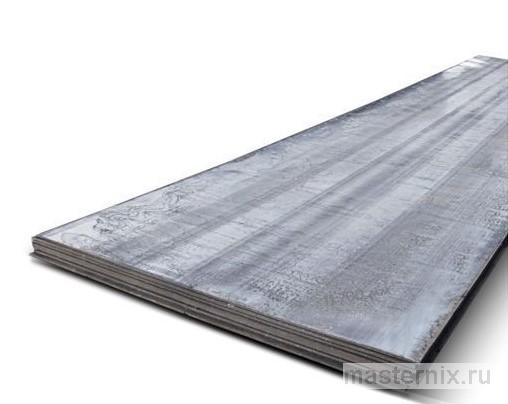

При проектировании тяжелонагруженных конструкций и объектов, эксплуатируемых в экстремальных климатических условиях, инженеры часто выбирают лист 30 мм 09Г2С — толстолистовой горячекатаный прокат, обладающий уникальным балансом прочности и свариваемости. Поиск надежного поставщика и подбор точных параметров плит часто оборачиваются головной болью для отдела снабжения. Неправильный выбор марки или покупка проката с нарушением геометрии приводят к трещинам в несущих узлах и миллионным убыткам. Эта статья поможет разобраться в реальных эксплуатационных характеристиках сплава, автоматизировать расчеты веса партии и организовать приемку на площадке без привлечения стороннего технадзора. В результате вы защитите проект от рекламаций, простоя техники и скрытого брака.
С чего начать выбор толстого металла и как не переплатить на старте
Реальные проблемы снабжения строительных площадок
Срыв графиков поставки тяжелого проката — классический кошмар любого начальника участка. Заказчик требует срочно сдать фундамент или каркас здания, а поставщик присылает кривой металл с задержкой в неделю, срывая графики крана. Работа останавливается, монтажники простаивают, а аренда тяжелой техники продолжает сжигать бюджет проекта. На рынке металлопроката в Москве работает множество посредников, не имеющих собственных складов, что усложняет контроль логистики.
Снабженец в Подмосковье заказал толстый лист у непроверенного трейдера, сэкономив 2000 рублей на тонне. При разгрузке выявили серповидность и разнотолщинность. Итог: брак всей партии закладных деталей, простой бригады из 12 человек в течение 4 дней, убыток 180 000 рублей. Попытка сэкономить на старте обернулась серьезными финансовыми потерями из-за копеечной детали.

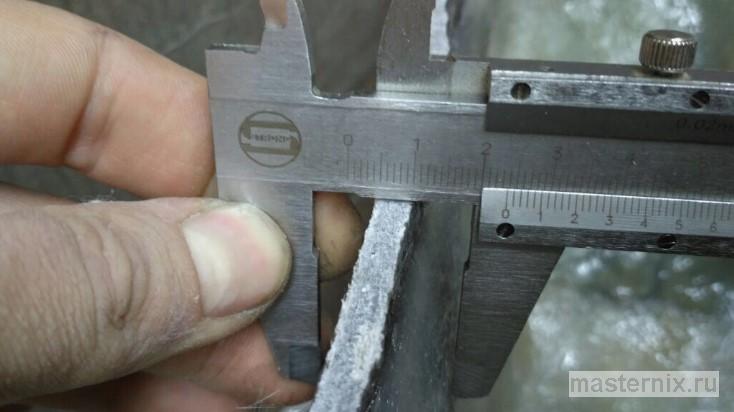

Приход тридцатки на объект требует жесткого инструментального контроля. Проверяйте толщину микрометром в четырех точках от края, чтобы исключить деловой горбыль. Заготовки из пачки должны иметь ровную поверхность без глубоких раковин и расслоений. Если прибывший длинномер имеет признаки недовеса, разгрузку следует остановить до проведения контрольного взвешивания.
Что выигрывает конструктор при переходе на низколегированные марки
Часто проектировщик по старинке закладывает обычную углеродистую сталь, из-за чего приходится увеличивать толщину элементов, утяжеляя всю конструкцию и раздувая бюджет. Использование плиты толщиной 30 миллиметров из специализированных сплавов решает эту проблему кардинально. Конструкционка с легирующими элементами позволяет снизить общую металлоемкость каркаса на 15–25% при сохранении расчетных нагрузок.
Заменить дефицитную марку 09Г2С на обычную Ст3сп в несущей ферме для экономии бюджета, думая, что толщина 30 мм компенсирует всё — опасная ошибка. Народный метод из интернета утверждает, что «толстая сталь выдержит всё и так». В реальности при первых заморозках швы трескаются, металл теряет пластичность, и конструкция складывается под весом снега. Кристаллическая решетка углеродистой стали не рассчитана на знакопеременные нагрузки при отрицательных температурах.
Низколегированная сталь обеспечивает честную толщину и стабильное поведение узла под давлением. Переход на этот материал упрощает согласование проекта в экспертных инспекциях. Инженер получает прогнозируемый запас прочности без необходимости искусственного утолщения деталей.
Технические секреты стали 09Г2С и требования ГОСТ 19281-2014
Химический состав как основа стойкости к нагрузкам

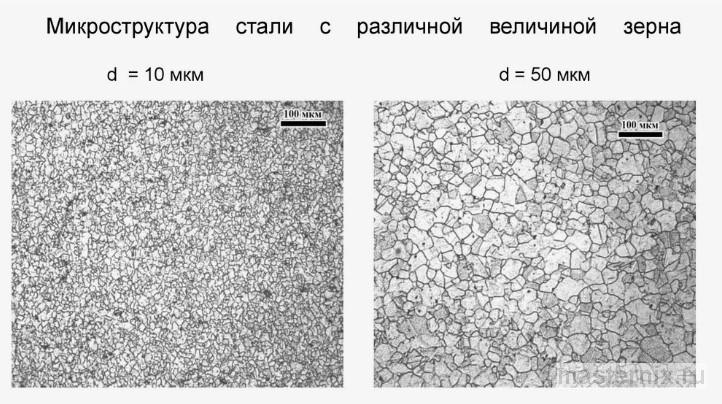

Уникальные свойства проката определяются строгим балансом химических элементов. В отличие от простых углеродистых металлов, марганцовистая сталь содержит минимальное количество вредных примесей, таких как сера и фосфор. Чистая плавка гарантирует однородность структуры по всей площади тридцатки, независимо от размера плиты.
Маркировка сплава указывает на его внутреннюю архитектуру. Цифры 09 обозначают, что массовая доля углерода составляет всего 0,09%. Это критически важно для сохранения пластичности и предотвращения хрупкости. Буква Г свидетельствует о наличии марганца, доля которого достигает 2%. Марганец выступает главным легирующим компонентом, повышающим плотность и износостойкость. Буква С означает кремний в объеме до 1%, который используется как эффективный раскислитель при выплавке, удаляющий из металла излишки кислорода. Специальные присадки создают мелкозернистую структуру, которая успешно сопротивляется зарождению внутренних микротрещин.
Механические свойства толстолистовой стали по классам прочности
ГОСТ 19281-2014 жестко регламентирует требования к прокату повышенной прочности. Горячекатаная плита тридцать миллиметров проверяется на заводе по нескольким физическим критериям. Главным показателем для проектировщика является класс прочности, определяющий поведение детали под критическим давлением.

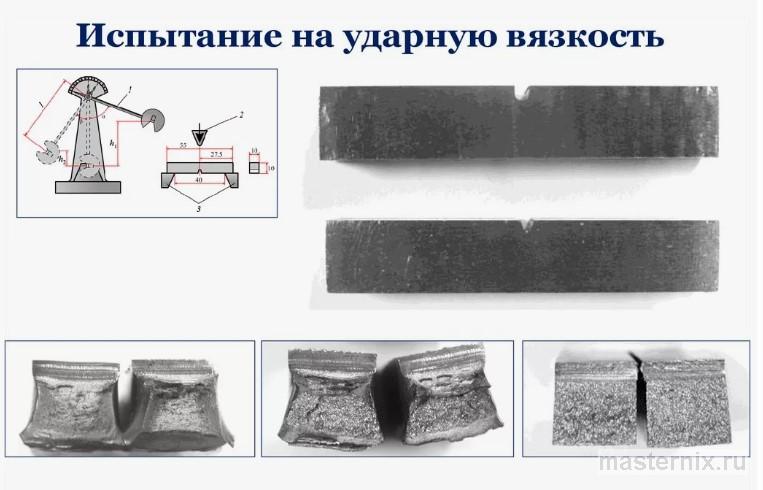

Использование плиты без заводского сертификата испытаний на ударную вязкость при отрицательных температурах категорически запрещено. Это влечет за собой риск хрупкого разрушения при динамической нагрузке, что является прямым нарушением требований ПБ 03-576-03, регламентирующих правила устройства сосудов под давлением. Без паспорта плавки металл нельзя пускать в производство. Любой инспектор технадзора остановит монтаж при отсутствии отметки о прохождении разрывных тестов. Основные нормативные параметры для контроля зафиксированы в таблице ниже. Перед закупкой важно прицениться к стоимости и выбрать лист горячекатаный 30 09Г2С ГОСТ 19281-2014 с НДС для наиболее ответственных узлов.
Листайте таблицу вправо ↔️
| Параметр по ГОСТ 19281-2014 | Значение для толщины 32 мм | Контрольный показатель технадзора |
| Класс прочности, не менее | Кп 345 | Соответствие проектной марке С345 / С355 |
| Предел текучести, МПа | 325 | Контроль деформации под расчетной нагрузкой |
| Временное сопротивление, МПа | 470–610 | Запас прочности при пиковых аварийных перегрузках |
| Относительное удлинение, % | 21 | Проверка способности к пластическому изгибу |
masternix.ru
Почему тридцатка идеальна для сурового климата и сварных конструкций
Работа металла в экстремальном температурном диапазоне
Главная причина, по которой инженеры стремятся выбрать этот прокат для ответственных объектов — его феноменальная устойчивость к холоду. Обычные стальные опоры на сильном сибирском морозе становятся хрупкими как стекло и лопаются от малейшего удара или вибрации. Хладостойкая плита марки 09Г2С лишена этого недостатка благодаря низкому содержанию углерода и качественному легированию.
Материал сохраняет внутреннюю вязкость и пластичность при экстремальном падении температуры. Допускается безопасная эксплуатация строительных металлоконструкций при температуре до минус 70 градусов Цельсия. Металл не теряет несущую способность, не покрывается трещинами при резких температурных скачках, что делает его базовым элементом для возведения буровых платформ, опор ЛЭП и портовых терминалов в условиях Заполярья и Крайнего Севера.
Технология сварки без ограничений и предварительного прогрева
Толстый металл всегда сложно варить из-за риска возникновения внутренних напряжений. Сталь 09Г2С относится к категории материалов, свариваемых без ограничений. Это означает, что для получения надежного соединения не требуется применять сложную технологию предварительного термического отдыха или нагрева кромок горелками.
Варить толстый лист 30 мм на высоких токах без разделки кромок в один проход, надеясь на мощность инвертора — грубейшая ошибка. Шов проварится только сверху. Из-за отсутствия зазора между деталями внутри корня шва образуется скрытая пора и шлаковые включения, что приведет к мгновенному разрыву соединения под весом перекрытия. Требуется обязательная Х-образная или V-образная разделка кромок и многослойный наплыв валика.
Для работы используются стандартные электроды типа УОНИ-13/55. Металл не склонен к образованию закалочных структур вокруг сварочной ванны. Швы получаются пластичными, равнопрочными основному телу плиты, что гарантирует герметичность и долговечность готового резервуара или балки.
Основные сферы применения толстолистового проката повышенной прочности
Тяжелое машиностроение и производство промышленного оборудования
Высокая поверхностная твердость и устойчивость к истиранию делают тридцатку востребованной на машиностроительных заводах. Из нее изготавливают детали оборудования методом лазерной и газовой резки плит на станках с ЧПУ. Прокат выдерживает миллионы циклов динамических нагрузок без усталостного разрушения структуры.

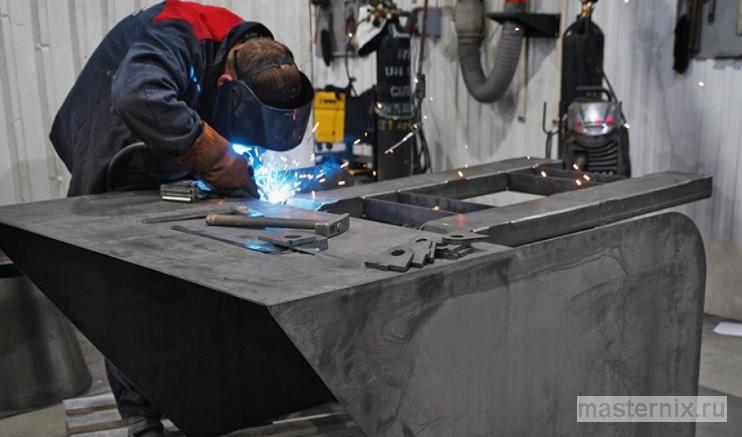

Листы идут на сборку тяжелой дорожной и карьерной спецтехники. Из них сваривают элементы ковшей экскаваторов, борта карьерных самосвалов, щеки дробильных установок и плиты мощных гидравлических прессов. Прокат служит надежной броней для узлов, работающих в постоянном контакте с абразивной породой, щебнем и грунтом. Металл хорошо поддается механической фрезерной обработке, что позволяет создавать детали сложной геометрической формы с точными посадочными зазорами.
Мостостроение и ответственные строительные каркасы
В мостостроении требования к материалам традиционно самые жесткие, так как конструкции испытывают постоянную вибрацию. Монтаж пролетных строений и большепролетных эстакад из листовой стали обеспечивает необходимую упругость и жесткость. Плиты толщиной 30 мм применяются для создания силовых узлов, воспринимающих основные опорные векторы.
Замена проектных листовых накладок в узлах сопряжения мостовых ферм на пакет из нескольких тонких листов запрещена. Народные умельцы считают, что «три листа по 10 мм заменят один на 30 мм». В реальности между слоями пакета неизбежно проникает влага, вызывая скрытую очаговую коррозию. Под нагрузкой листы начинают проскальзывать относительно друг друга, вызывая неравномерное распределение напряжений и последующее разрушение узла, что является грубым нарушением СНиП 2.05.03-84. Изделие должно быть монолитным.
Толстолистовой прокат незаменим при возведении промышленных цехов, стадионов и торгово-развлекательных комплексов. Из него изготавливают:
- Опоры и пилоны вантовых мостов. Элементы воспринимают колоссальные растягивающие нагрузки от стальных канатов.
- Пяты и опорные базы колонн высотных зданий (небоскребов). Распределяют массу многотонного строения на бетонный фундамент.
- Фланцы технологических трубопроводов сверхвысокого давления. Обеспечивают герметичность стыков магистральных сетей.
- Днища и первые пояса вертикальных резервуаров для нефти (РВС). Выдерживают постоянное давление многотонного столба жидкости.
Технология обработки и правила расчета веса при закупке партии
Как рассчитать вес заготовки без калькулятора

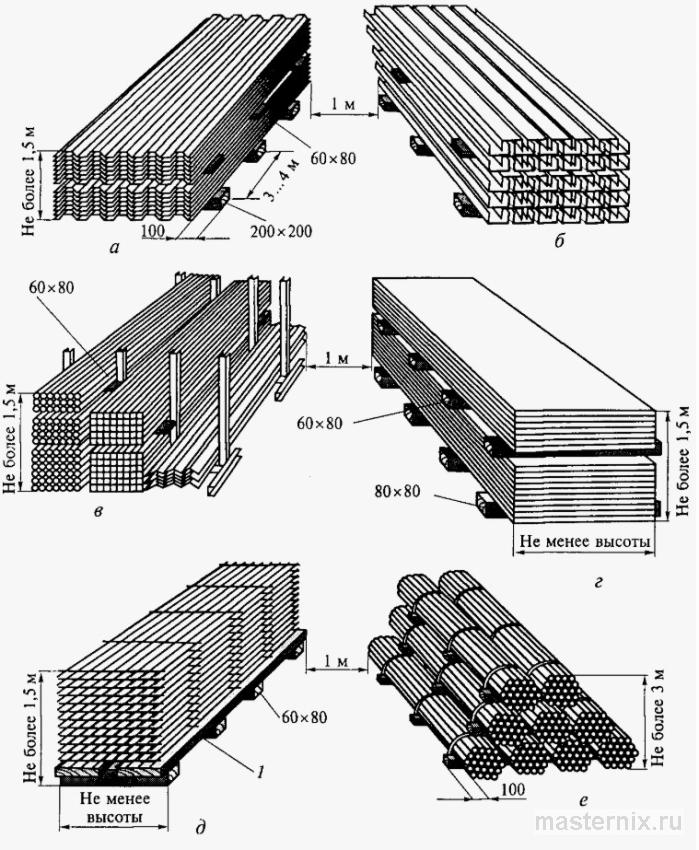

При планировании логистики важно точно знать массу груза, чтобы правильно подобрать транспорт. Заказчик выделил под перевозку обычную Газель, не понимая, что всего один стандартный стальной лист весит больше двух тонн и сомнет подвеску машины. Для экспресс-оценки тоннажа снабженцу необходимо помнить базовые параметры веса листа 30 мм 09Г2С.
Алгоритм базового расчета массы. Вычисление строится на значении теоретической массы одного квадратного метра горячекатаного проката толщиной тридцать миллиметров. Для этого площадь заготовки умножается на толщину и на базовую плотность железа, которая составляет 7,85 грамма на кубический сантиметр. Один квадратный метр тридцатки весит ровно 235,5 килограмма.
Расчет стандартного формата раскроя 1500х6000 мм. Самый популярный заводской формат плиты имеет ширину 1,5 метра и длину 6 метров. Общая площадь такого изделия составляет 9 квадратных метров. Умножаем площадь на вес метра: 9 × 235,5 = 2119,5 кг. Таким образом, вес одного листа равен 2,12 тонны. Зная это число, легко посчитать, что для перевозки даже пяти листов потребуется полноценный длинномер или шаланда грузоподъемностью от 10 тонн.
Специфика раскроя толстого металла на СМЦ
Доставить двухтонную плиту на объект и пытаться обработать ее на месте — крайне неэффективный подход. Механические гильотинные ножницы не берут толщину 30 мм, они просто сомнут кромку или сломают ножи. Рубка таких толщин невозможна, поэтому металл распускают термическими методами. Чтобы кардинально снизить сопутствующие затраты на логистику, выгодно заранее рассчитать параметры раскроя и заказать точную газовую резку листа 30 мм в размер прямо на сервисном металлоцентре крупного поставщика.
Резать лист толщиной 30 мм обычной ручной болгаркой на объекте ради экономии на заводской рубке — вредный и опасный совет. Вы потратите 15 дисков, сожжете инструмент и получите кривой рваный рез со скосами и наплывами гарта, который забракует любой инспектор технадзора. Процесс займет целый рабочий день одной бригады.
Высокоточная обработка толстолистовой стали на портальных машинах ЧПУ позволяет получить идеальные заготовки в заводских условиях. На сервисных металлоцентрах применяется кислородно-газовая резка металлопроката, которая обеспечивает ровный вертикальный рез без скосов кромки. Автоматика выдерживает точность до миллиметра, исключая появление окалины и наплывов. Заказчик получает готовые детали (косынки, фланцы, полосы), которые можно сразу отправлять на сварочный участок без дополнительной шлифовки.
Как решают задачу снабжения при разном бюджете и масштабе проекта
Самостоятельный поиск б/у или лежалого проката: где скрыта мнимая экономия
При жестком дефиците бюджета компании часто пытаются найти лежалый металл с госрезерва или демонтированных промышленных объектов. Цена за тонну в таких объявлениях может быть на 30% ниже среднерыночной. Снабженцы видят в этом отличную возможность сэкономить бюджет проекта.
Однако этот путь таит скрытые опасности для инженера. Лежалый металл годами хранился под открытым небом, на его поверхности образуется глубокая питтинговая коррозия, уменьшающая реальную толщину плиты. Прокат с демонтажа уже подвергался циклическим нагрузкам, внутри структуры могут присутствовать скрытые усталостные микротрещины. Использовать такой материал можно только для второстепенных, временных нужд: в качестве дорожных плит для подъезда техники, черновых распорок котлованов или съемной опалубки. Ставить его в основание фундамента жилого дома или в пролет моста смертельно опасно.
Закупка у мелкооптовых посредников: переплата за оперативность
Если для ремонта спецтехники или изготовления небольшого каркаса требуется всего один лист или его половина, крупные заводы не станут отгружать такой объем. Приходится обращаться к мелким трейдерам на придорожных строительных базах. Их главное преимущество — гибкость и географическая доступность. Здесь можно купить небольшой кусок листа (деловой отход) и сразу забрать его самовывозом.
Главный минус — розничная наценка, которая может достигать 35–40% от заводской стоимости тонны металла. Мелкие базы редко имеют крытые склады, прокат хранится на земле и ржавеет. Кроме того, на небольших весах существует риск столкнуться с неточной калибровкой оборудования и получить недовес. Это рабочий вариант для разовых задач, когда скорость важнее цены за грамм.
Прямой контракт с официальным дистрибьютором под ключ
Для крупных строительных объектов, заводов ЖБИ и производителей металлоконструкций единственным верным решением является работа с крупными федеральными сетями. Чтобы надежно зафиксировать оптовые условия снабжения и застраховаться от дефектов, правильнее всего будет до заключения сделки предметно сравнить цены и купить сертифицированный лист 30 мм 09Г2С в Москве напрямую через департамент продаж АО «ЕВРАЗ Маркет» со срочной доставкой длинномерами.
Заказчик получает прозрачную смету, где указана точная цена за тонну с НДС, и стопроцентную гарантию подлинности плавки. Металл поставляется напрямую со специализированных крытых складских комплексов в Ногинске, Ивантеевке или Фрязево, где организована отгрузка 24/7. Вся продукция сопровождается оригинальными заводскими сертификатами соответствия ГОСТ 19281-2014. Сервисный металлоцентр позволяет сразу укомплектовать заказ услугами точной газовой резки по чертежам КМД, избавляя клиента от необходимости обрабатывать плиты на стройплощадке.
Часто задаваемые вопросы (FAQ)
Чем принципиально отличается сталь 09Г2С от обычной Ст3сп при толщине 30 мм?
Главное отличие заключается в химическом составе и поведении при отрицательных температурах. Сталь 09Г2С является низколегированной, она содержит до 2% марганца и до 1% кремния, что обеспечивает ей класс прочности С345 и сохранение ударной вязкости при морозах до -70 °C. Обычная углеродистая сталь Ст3сп не имеет легирующих присадок, относится к классу прочности С245 и при температурах ниже -20 °C становится хрупкой, что делает ее непригодной для северных регионов и критических динамических нагрузок.
Можно ли использовать плазменную резку для раскроя листа толщиной 30 мм?
Да, современные промышленные портальные машины плазменной резки способны распускать плиты толщиной 30 мм. Однако на таких толщах плазменная дуга может давать небольшую конусность реза (отклонение от вертикали на 2–3 градуса). Для получения идеальной прямоугольной кромки без скосов на плитном прокате толщиной от 30 мм технически и экономически более оправдано применять высокоточную кислородно-газовую резку на станках с ЧПУ.
Сколько листов толщиной 30 мм формата 1500х6000 мм помещается в стандартную 20-тонную шаланду?
Теоретический вес одного листа указанного формата составляет 2119,5 кг (примерно 2,12 тонны). Грузоподъемность стандартного бортового длинномера (шаланды) составляет 20 тонн. Разделив общую грузоподъемность на вес одной плиты, получаем, что без нарушения правил дорожного движения и без перегруза осей автомобиля в кузов можно уложить строго не более 9 целых листов. При этом пачка должна быть надежно увязана стальными лентами и закреплена стяжными ремнями к раме прицепа.
