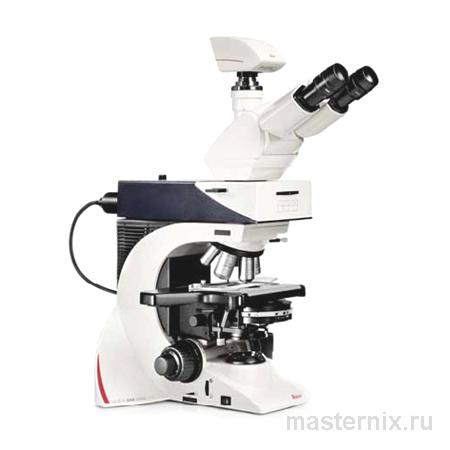

Leica DM2500 — исследовательский биологический микроскоп прямой компоновки, занимающий прочное место в арсенале клинических, гистологических и академических лабораторий. Прибор отличается продуманной эргономикой, высококлассной оптикой HC PLAN и широкой совместимостью с дополнительным оборудованием — от поляризационных модулей до цифровых камер и флуоресцентных осветителей. Однако все эти преимущества реализуются в полной мере лишь при условии правильной сборки, грамотной юстировки и регулярного технического обслуживания. Некалиброванный микроскоп даже с превосходной оптикой даёт изображения ниже своего потенциала: неравномерное освещение, ореолы вокруг объектов, потеря разрешения на краях поля зрения — всё это следствие ненастроенной системы, а не дефекта прибора.
Настройка и калибровка DM2500 — не разовое мероприятие при первом включении, а часть регулярного рабочего процесса. Часть процедур выполняется ежедневно, часть — еженедельно или ежемесячно, часть — только при смене конфигурации или после транспортировки. Последовательное выполнение всех регламентных операций гарантирует стабильно высокое качество изображений, корректность количественных измерений и долгий срок службы дорогостоящего оборудования. В этом руководстве последовательно рассмотрены все ключевые этапы — от первичной сборки до долгосрочного хранения.
Базовая сборка и первичная юстировка оптики
Правильная сборка микроскопа закладывает фундамент для всей последующей работы. Ошибки, допущенные на этом этапе, невозможно компенсировать никакими последующими настройками.
Распаковка и установка
При получении нового или возвращённого из сервиса DM2500 необходимо:
- Убедиться в отсутствии видимых механических повреждений корпуса, тубуса, предметного стола и осветителя до распаковки.
- Установить микроскоп на горизонтальной, виброустойчивой поверхности вдали от прямых солнечных лучей, источников вибрации (центрифуги, вентиляторы вытяжных систем) и резких колебаний температуры.
- Перед включением выдержать прибор при комнатной температуре не менее 30 минут, если он транспортировался в условиях низких температур — это предотвращает конденсацию влаги на оптических элементах.
- Подключить кабель питания и убедиться в соответствии напряжения сети требованиям прибора.
Установка объективов
Объективы устанавливаются в гнёзда револьвера при выключенном осветителе:
- Всегда держите объектив за корпус, никогда — за фронтальную линзу.
- Вкручивайте объектив в резьбовое гнездо плавно, без усилия — правильно установленный объектив входит легко и фиксируется с лёгким щелчком.
- После установки всех объективов проверьте парфокальность: найдите характерный ориентир на препарате при объективе 10×, сфокусируйтесь. Переключитесь на 20×, 40× — ориентир должен оставаться в фокусе (допустима лишь незначительная подстройка макровинтом). Если при переходе на более высокое увеличение фокус уходит значительно — проверьте посадочные поверхности гнёзд.
Настройка бинокулярного тубуса
- Установите межзрачковое расстояние по своим глазам: разведите или сведите окулярные тубусы до тех пор, пока два поля зрения не сольются в одно круглое изображение.
- Проведите диоптрийную коррекцию: закройте правый глаз и сфокусируйтесь левым при помощи макровинта фокусировки. Затем закройте левый глаз и добейтесь резкости только правого с помощью диоптрийного кольца на правом окуляре — не трогая макровинт. Это устанавливает индивидуальную компенсацию под ваши глаза.
Настройка освещения по Кёлеру
Освещение по Кёлеру — стандарт качественной микроскопии, обеспечивающий равномерную освещённость поля, максимальный контраст и разрешение. Выполняется при каждой смене объектива и при любом изменении положения конденсора:
- Установите препарат, сфокусируйтесь на образце объективом 10×.
- Закройте полевую диафрагму осветителя до минимума — в поле зрения должен появиться резкий многоугольный контур.
- С помощью винтов центрирования конденсора совместите контур диафрагмы с центром поля зрения.
- Поднимайте конденсор (вращая его фокусировочный винт) до тех пор, пока края многоугольника не станут максимально резкими.
- Откройте полевую диафрагму до тех пор, пока её края только-только скроются за пределами поля зрения.
- Установите апертурную диафрагму конденсора на уровне примерно 2/3 от числовой апертуры используемого объектива — это оптимальный баланс разрешения и контраста.
Именно здесь стоит упомянуть, что если вы только планируете приобрести прибор, Leica DM2500 доступен к заказу в компании Microscope One — там можно не только купить микроскоп в нужной комплектации, но и получить профессиональную консультацию по первичной настройке и выбору совместимых аксессуаров.
Центрирование конденсора
Центрирование конденсора — процедура, которую нередко упускают, но которая напрямую влияет на равномерность освещения всего поля зрения:
- После настройки по Кёлеру извлеките один окуляр и посмотрите в тубус — вы увидите светящийся диск с тёмным кольцом апертурной диафрагмы.
- Если диск не centered — используйте боковые юстировочные винты конденсора для его смещения в центр.
- Верните окуляр, убедитесь в равномерности освещения по всему полю зрения.
Настройка освещения для разных типов препаратов
Leica DM2500 поддерживает несколько методов освещения и контрастирования, каждый из которых оптимален для определённого класса образцов.
Светлое поле (Bright Field) — окрашенные препараты
Стандартный режим для гистологических и цитологических препаратов с химическим окрашиванием (гематоксилин-эозин, Гимза, Маллори, ШИК и др.):
- Освещение по Кёлеру настроено, как описано выше.
- Апертурная диафрагма — 2/3 от NA объектива: это стандартная позиция. Полностью открытая апертура даёт максимальное разрешение, но снижает контраст; сильно закрытая — повышает контраст, но вносит дифракционные артефакты.
- Яркость LED-осветителя: средняя интенсивность 40–60%; избыточная яркость «пересвечивает» светлые участки препарата.
- При цифровой документации обязательно настройте баланс белого по пустому участку препарата или белому листу бумаги под конденсором — только так цвета красителей будут воспроизводиться корректно.
Фазовый контраст — живые и неокрашенные клетки
Фазовый контраст преобразует разницу оптических путей в яркостной контраст, делая прозрачные клетки видимыми без окраски:
- Установите объектив с маркировкой Ph (Ph1, Ph2, Ph3 в зависимости от увеличения).
- В конденсоре выберите соответствующую фазовую диафрагму той же фазовой группы (Ph1 для 10×, Ph2 для 20–40×, Ph3 для 60–100×).
- С помощью центрировочного телескопа (вставляется вместо окуляра) совместите светлое кольцо конденсора с тёмным кольцом объектива. Несовмещённые кольца дают плохой фазовый контраст с ореолами.
- Яркость осветителя — умеренная; избыток света снижает фазовый контраст.
- Повторяйте центрировку фазовых колец при каждой смене объектива и при каждой смене препарата, требующего точного фазового контраста.
Тёмное поле — контрастирование прозрачных микрообъектов
Тёмное поле создаёт тёмный фон, на котором мелкие рассеивающие структуры (бактерии, коллоидные частицы, тонкие волокна) светятся ярко:
- Установите тёмнопольную диафрагму или тёмнопольный конденсор (DM2500 совместим с конденсорами серии Leica ACH/ACHRO).
- Числовая апертура конденсора должна превышать NA объектива — только тогда прямой свет не попадёт в объектив и фон останется тёмным. При использовании иммерсионного тёмнопольного конденсора нанесите иммерсионное масло между конденсором и предметным стеклом.
- Яркость осветителя — максимальная: в тёмном поле большая часть света рассеивается в стороны и не участвует в формировании изображения.
- Центрирование конденсора особенно критично для тёмного поля: малейшее смещение создаёт неравномерный фон.
Поляризационная микроскопия
Применяется для анализа оптически анизотропных структур: кристаллов, коллагена, крахмала, асбеста, полимерных плёнок:
- Установите поляризатор в осветительный тракт (перед конденсором) и анализатор в тубус над объективом.
- Для наблюдения в скрещенных поляризаторах поверните анализатор до получения максимально тёмного поля зрения (угол 90° между поляризатором и анализатором).
- Двупреломляющие структуры будут светиться на тёмном фоне характерными цветами интерференции.
- При необходимости количественного анализа (определение угла угасания, знака удлинения) используйте вращающийся предметный стол.
ДИК (дифференциальный интерференционный контраст)
ДИК создаёт псевдотрёхмерное изображение с рельефоподобным контрастом, особенно эффективен для толстых прозрачных препаратов:
- Требует наличия призм Номарского (для конденсора и объектива) и поляризаторов.
- Оптимальная настройка достигается совмещением призмы конденсора и поляризатора в положении, дающем наилучший псевдорельефный контраст при минимальном фоновом шуме.
- ДИК несовместим с пластиковой посудой и пластиковыми предметными стёклами — они деполяризуют свет.
Чистка и профилактика оптических элементов
Загрязнённая оптика — одна из главных причин снижения качества изображения. При этом неправильная чистка наносит больше вреда, чем умеренное загрязнение.
Чистка объективов
Объективы — самые дорогостоящие и чувствительные компоненты DM2500. Фронтальная линза особенно уязвима, поскольку при иммерсионной работе регулярно контактирует с маслом или водой:
- После каждого использования иммерсии немедленно удаляйте масло мягкой безворсовой салфеткой (Kimwipes, оптическая бумага) одним осторожным движением без давления. Оставленное масло засыхает и значительно труднее поддаётся удалению позднее.
- Для более глубокой очистки нанесите минимальное количество оптического изопропанола (≥99%) на салфетку — не непосредственно на линзу — и протрите фронтальную линзу мягким круговым движением от центра к периферии.
- Категорически запрещено использовать: ацетон, толуол, обычный медицинский спирт (содержит воду и примеси), бумажные полотенца, ватные диски, ткани с синтетическими волокнами.
- Перед любой влажной чисткой продуйте поверхность линзы резиновой грушей для удаления пыли — вдавленные в поверхность частицы при протирании оставляют царапины.
- Внутренние линзовые группы объектива не подлежат самостоятельной чистке — их обслуживание выполняется только в сертифицированном сервисном центре.
Чистка окуляров
- Внешние поверхности окуляров загрязняются ресницами, косметикой и конденсатом дыхания. Чистятся аналогично объективам: груша → безворсовая салфетка с изопропанолом.
- Определить локализацию загрязнения: вращайте окуляр вокруг оси. Если пятно вращается — оно на внешней поверхности (чистится). Если остаётся неподвижным — внутри (только сервис).
- Не используемые окуляры храните в защитных крышках или контейнере с силикагелем.
Чистка конденсора и предметного стола
- Верхняя линза конденсора загрязняется иммерсионным маслом при работе с иммерсионным тёмным полем — чистится так же, как объективы.
- Предметный стол протирается безворсовой тканью, смоченной 70% этанолом, после каждой рабочей сессии. Особое внимание — засохшим остаткам биологических растворов и иммерсионного масла в направляющих кареток.
- Фильтры (полевой диафрагмы, нейтральные, цветные) при загрязнении протираются сухой безворсовой тканью; влажная чистка допускается только изопропанолом без давления.
Корпус и внешние поверхности
- Внешние поверхности корпуса протираются безворсовой тканью, смоченной 70% этанолом или мягким лабораторным дезинфектантом.
- Избегайте попадания жидкостей в вентиляционные отверстия и разъёмы.
- Окрашенные поверхности не следует чистить абразивными средствами — они повреждают покрытие.
Система регулярного технического обслуживания и правильное хранение
Системный подход к обслуживанию DM2500 — залог стабильной работы на протяжении многих лет. Чёткое разграничение процедур по периодичности исключает как избыточное вмешательство, так и пренебрежение регламентом.
Ежедневное обслуживание
Выполняется по завершении каждой рабочей сессии:
- Удаление иммерсионного масла со всех объективов сразу после работы.
- Протирка предметного стола от загрязнений.
- Закрытие тубуса защитными крышками на окулярах.
- Накрытие микроскопа пылезащитным чехлом — предотвращает оседание пыли на оптику, механику и электронику.
- Перевод осветителя в режим минимальной яркости перед выключением — снижает тепловой стресс на LED-матрицу.
- Возврат конденсора в нижнее положение — снижает риск повреждения при следующей установке препарата.
Еженедельное обслуживание
- Осмотр и при необходимости чистка внешних поверхностей объективов и окуляров.
- Проверка настройки освещения по Кёлеру — конденсор может незначительно сместиться за неделю интенсивной работы.
- Осмотр механики предметного стола: плавность перемещения по X/Y, отсутствие люфтов в каретках.
- Проверка фиксаторов объективов в революере — ослабленные объективы могут незначительно смещаться при переключении.
- Осмотр кабелей питания и соединительных кабелей на предмет перегибов и износа изоляции.
Ежемесячное обслуживание
- Детальная чистка всех объективов с применением изопропанола.
- Проверка парцентричности всех объективов — при ежедневной интенсивной работе посадки могут незначительно изнашиваться.
- Проверка равномерности освещения по всему полю зрения с помощью однородно окрашенного препарата или листа белой бумаги.
- Контроль состояния иммерсионного масла: замутневшее, пожелтевшее или загрязнённое масло подлежит замене. Смешивание масел разных серий и производителей недопустимо.
- Проверка и при необходимости замена осушителя (силикагеля) в отсеках хранения аксессуаров.
Ежегодное профессиональное обслуживание
Раз в год прибор следует передавать на техническое обслуживание сертифицированному инженеру Leica или авторизованного сервисного центра:
- Чистка внутренних оптических элементов: призмы, зеркала, внутренние линзы тубуса и конденсора.
- Смазка механических узлов: приводы фокусировки (макро и микро), червячные передачи кареток предметного стола, механизм апертурной и полевой диафрагм.
- Проверка и регулировка момента сопротивления макровинта фокусировки — со временем он ослабевает, что приводит к самопроизвольному уходу фокуса под весом объектива.
- Контроль электрической части: напряжение питания осветителя, работоспособность всех переключателей, состояние разъёмов.
- Проверка ресурса LED-источника — при наработке, близкой к заявленному ресурсу (обычно 50 000+ часов), рекомендуется плановая замена во избежание внезапного выхода из строя.
- Калибровка окулярного микрометра с использованием объект-микрометра — особенно важна после ремонта или замены объективов.
Правила хранения
Правильное хранение DM2500 не менее важно, чем регулярное обслуживание:
- Постоянное место установки предпочтительнее частых перемещений: каждая транспортировка создаёт риск механических повреждений и нарушения юстировки.
- При необходимости транспортировки используйте оригинальную упаковку или специализированный транспортировочный кейс; все объективы снимаются и упаковываются отдельно в индивидуальные контейнеры.
- Хранение при температуре 10–40°C и относительной влажности 30–85% без конденсации — стандартные требования Leica для DM2500.
- В помещениях с высокой влажностью используйте осушители воздуха или размещайте рядом с прибором контейнеры с силикагелем — влага постепенно разрушает просветляющие покрытия и способствует росту грибка на оптике.
- Не храните микроскоп рядом с источниками сильных магнитных полей, химически агрессивных паров (хлор, кислоты, растворители) и интенсивных вибраций.
- Объективы, не используемые постоянно, храните в индивидуальных контейнерах с крышками в горизонтальном положении (фронтальной линзой вверх) или в специальных стойках для объективов в закрытом шкафу.
