Металлообработка и изготовление деталей любой сложности

Трудности промышленного точения и как избежать скрытого брака заготовок

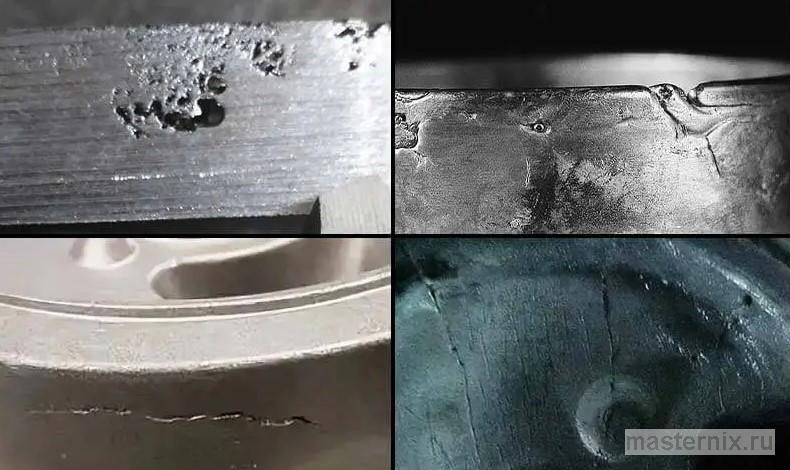

Причины биения шпинделя и дефекты литья деталей

Заказчик платит за партию дорогой легированной стали, а при финишной проточке на поверхности проступают внутренние пустоты и раковины, превращающие деталь в металлолом. Входной контроль сырья защищает проект от порчи заготовок на ранних этапах производства. Микротрещины возникают при пластической деформации неочищенного металла с высоким содержанием посторонних примесей. Из личной практики: скрытая ситовидная пористость заготовки привела к поломке дорогостоящего импортного резца на получистовом этапе работы. Жесткость шпиндельной опоры сильно влияет на финишную геометрию тонкостенного корпуса стального стакана. Профессиональные мастера называют подобные скрытые дефекты структуры волосянками или раковинами. Дрожжание суппорта и радиальное биение шпинделя быстро превращают металлическое изделие в некондиционный хлам.

Своевременный макроанализ структуры сплава полностью исключает появление скрытого брака в готовой партии.

Предотвращение брака при высокоточной штамповке и гибке

Листовой металл после гибки на дешевом станке «пружинит», из-за чего углы изделия плывут, и готовый кожух не садится на крепежные пазы. Причиной этой проблемы становится неравномерный зазор между пуансоном и матрицей используемого штампа. Плохая теплопроводность инструмента вызывает сильный локальный перегрев и налипание частиц обрабатываемого материала. Исправление дефектов гибки производят через повторные калибрующие удары на мощном прессе. Профессиональные кузнецы часто используют термин «недожим» для описания этой распространенной проблемы.

Технологический процесс токарно-фрезерной обработки заготовок на ЧПУ

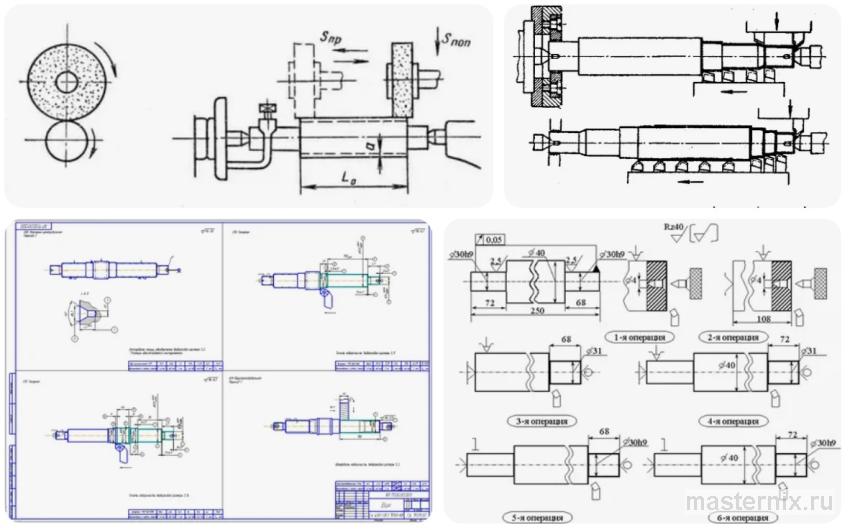

Последовательность переходов от черновой обдирки к суперфинишу

Попытка сэкономить время и объединить черновую стадию обработки с чистовой приводит к перегреву детали и полной потере точности размеров. Правильный технологический процесс требует строгого разделения всех этапов съема избыточного припуска. Черновая стадия снимает основной массив металла и формирует предварительные контуры будущего изделия. Получистовой технологический этап убирает погрешности обдирки и эффективно снимает внутреннее механическое напряжение. На чистовой отделочной стадии мастер добивается минимальной шероховатости поверхности и точного соответствия чертежу.

Листайте таблицу вправо ↔️

Правильный расчет параметров гарантирует долгий срок службы режущих кромок.

Оптимизация удаления стружки и подача смазочно-охлаждающих жидкостей

Стружка наматывается на деталь длинной «бородой», царапает зеркальную поверхность металла и ломает фрезу в закрытом контуре. Непрерывная подача специальной эмульсии под давлением решает эту серьезную проблему в зоне резания. Жидкость мгновенно отводит лишнее тепло и вымывает мелкие металлические отходы. Плохой теплоотвод резко снижает период стойкости твердосплавной пластины рабочего резца. Современный автоматический транспортер стружки удаляет шлаки из рабочей зоны без остановки производственного цикла. Сленговое название такой непрерывной стружки среди операторов станков звучит как «сливник».

Эффективное охлаждение зоны резания повышает скорость работы оборудования в несколько раз.



Высокотехнологичное оборудование и обрабатывающие комплексы ДМГ МОРИ

Преимущества пятиосевой обработки и серии СТХ Эколайн

Перестановка сложной детали с токарного станка на фрезерный вручную сбивает базирование, из-за чего соосность отверстий нарушается на миллиметры. Современный автоматический металлообрабатывающий комплекс решает эту задачу за один единственный установ заготовки. Пятиосевые станки ДМГ МОРИ серии СТХ Эколайн совмещают все виды обработки на одной платформе. Поворотный стол станка и быстрая палетная смена обеспечивают непрерывную работу оборудования. Жесткая задняя бабка позволяет обрабатывать длинные прецизионные валы без опасности осевого прогиба. Токари называют такую универсальную систему приводным инструментом или револьверной головой.

Совмещение операций на одном рабочем месте сокращает общее время производства детали наполовину.

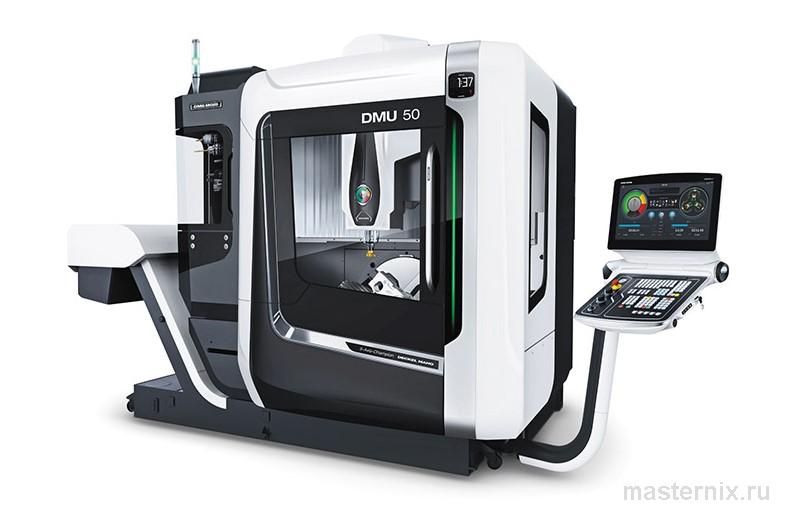

Интеллектуальное управление через интерфейс ЦЕЛОС

Оператор станка ошибся в коде программы вручную, и многотонный шпиндель на полной скорости врезался в станину. Числовое программное обеспечение нового поколения полностью исключает подобные аварии по вине человека. Графический пользовательский интерфейс ЦЕЛОС позволяет виртуально моделировать траекторию движения инструмента. Система автоматически проверяет координаты перемещения органов станка на наличие опасных столкновений. Большая вместимость инструментального магазина обеспечивает быструю автоматическую смену резцов в поворотной головке.



Метрологический контроль, квалитеты точности и допуски по ГОСТ

Расчет допусков сопрягаемых поверхностей по системе ИСО

Изготовленный вал не лезет в обойму подшипника, потому что токарь прослабил размер на сотые доли миллиметра, не учтя температурное расширение. Избежать этого помогает строгое следование требованиям государственных стандартов при проектировании. Международный стандарт ИСО 286 задает единые правила для всех мировых производителей. Отечественный ГОСТ 25346 определяет основные нормы взаимозаменяемости деталей в машиностроении. Таблицы ГОСТ 25347-82 помогают инженеру точно рассчитать поля допусков для любого типа посадки. Величина верхнего и нижнего предельного отклонения в микрометрах зависит от номинального размера. Для ответственных деталей турбостроения применяют самые жесткие квалитеты точности.

Точное соблюдение нормативного квалитета гарантирует идеальную собираемость узлов без ручной подгонки.

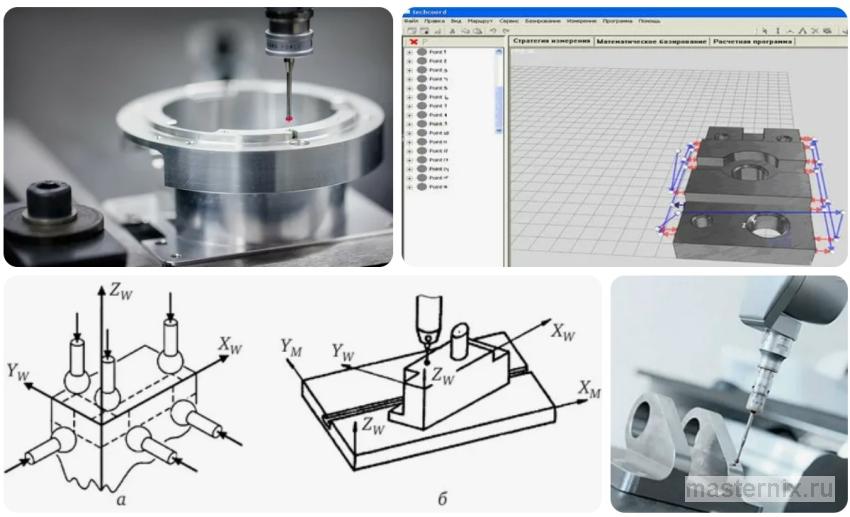

Проверка геометрии на координатно-измерительных машинах

Проверка детали обычным штангенциркулем показывает норму, но при сборке сложного узла деталь клинит из-за незамеченной микроскопической овальности вала. По этой причине финишный контроль ответственных изделий доверяют только специальной измерительной лаборатории. Современная координатно-измерительная машина сканирует деталь специальным прецизионным щупом с минимальным усилием. Прибор проверяет точность взаимного расположения ортогональных плоскостей в трехмерном пространстве. Компьютер мгновенно выявляет опасный перекос колец подшипников или отклонение от параллельности плоскостей. Контролеры технадзора называют этот процесс трехмерным сканированием геометрии или снятием координат.



Варианты реализации и финансовый аудит проекта

Самостоятельный токарный монтаж на базе собственного гаражного станка

Подходит только для простейших заготовок, не требующих квалитета выше 14-го. Своими руками можно выполнить подрезание торцов или сверление мягких конструкционных сталей, сэкономив на услугах цеха. Однако затраты на покупку инструмента и высокий риск испортить металл из-за биения старого шпинделя делают этот путь невыгодным для сложных узлов. На финишных операциях экономия на профессиональном оборудовании превращается в чистый убыток. Для качественного результата лучше заказать токарные работы у специалистов со стабильным оборудованием.

Размещение заказа у частного мастера-токаря

Оптимальный вариант для штучных деталей, ремонтных втулок или простых осей из серого чугуна. При выборе специалиста важно уточнить жесткость его станка и наличие поверенного измерительного инструмента. Контроль качества включает проверку скрытых дефектов до начала запрессовки. Главные риски — отсутствие официального протокола испытаний и юридической безопасности. Вы можете узнать стоимость изготовления деталей у частника, но помните об отсутствии гарантий на сложные сплавы.

Делегирование металлообработки профильной компании под ключ

Единственный надежный вариант для серийного производства, сложных корпусных деталей и прецизионных валов https://zub-x.ru/. Заказчик получает полное инженерное сопровождение от разработки конструкторской документации до финального контроля. Заключается официальный договор с указанием точной марки стали и ответственности за брак. Компания гарантирует отсутствие скрытых дефектов структуры благодаря макроанализу металла. Предоставляется расширенная гарантия и исполнительная техническая документация. Здесь можно купить металлоизделия на заказ с полной уверенностью в их долговечности.

Часто задаваемые вопросы (FAQ)

Какая марка стали лучше всего подходит для изготовления высокоточных валов под нагрузкой?

Для сильнонагруженных прецизионных валов применяется легированная конструкционная сталь, например, хромоникелевые или хромомолибденовые сплавы глубокой прокалки. Они обладают высоким пределом текучести и модулем упругости, что исключает пластическую деформацию при кручении и изгибе. Маркировка стали определяет технологию ее термообработки — для долговечности посадочных мест подшипников качения заготовки подвергаются поверхностной закалке.

Как шероховатость поверхности Ra влияет на износостойкость подшипниковых узлов?

Недостаточная чистовая обработка посадочного места вызывает ускоренный износ подшипника из-за относительного микроперемещения колец. На финишной отделочной стадии добиваются шероховатости менее 0,63 мкм, что гарантирует плотную посадку с контролируемым натягом или зазором. Это предотвращает взаимный перекос колец подшипников и значительно продлевает срок службы всего вращающегося узла детали.

Можно ли на токарно-фрезерном станке с ЧПУ нарезать нестандартную метрическую резьбу?

Современные обрабатывающие центры с ЧПУ позволяют нарезать метрическую треугольную или любую замковую резьбу с произвольным шагом без использования плашек и метчиков. Программа синхронизирует частоту вращения шпинделя и продольное перемещение суппорта по управляемой координате. Траектория движения револьверной головки настраивается так, чтобы твердосплавная пластина резца формировала идеальный профиль за несколько проходов, исключая подрезание дна резьбы.
