Физика защитного отключения и подбор номинала автоматики Schneider Electric

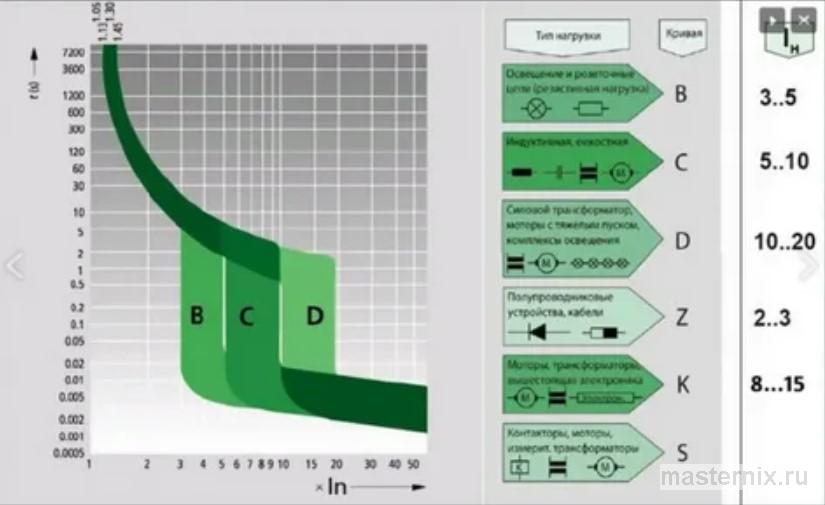

Каждый автоматический выключатель Schneider Electric линеек Acti9 iC60n или Easy9 выполняет две главные задачи. Прибор защищает кабельную линию от токовой перегрузки и отсекает токи короткого замыкания. Для этого внутри корпуса низковольтного комплектного устройства размещены тепловой и электромагнитный расцепители. Тепловая защита представляет собой биметаллическую пластину, которая изгибается при протекании сверхтока. Электромагнитный узел состоит из соленоида с подвижным сердечником для мгновенного разрыва цепи. Автоматы Шнайдер Электрик - главным параметром при проектировании является номинальный ток автомата, определяющий порог срабатывания. Расчетная мощность нагрузки распределение фаз требуют точного соответствия параметров аппарата характеристикам линии. Если завысить ампераж выключателя, проводка сгорит раньше размыкания контактов.
Расчет допустимого длительного тока проводников
Кабель подбирают строго по планируемой мощности бытовых приборов в помещении. Допустимый длительный ток кабеля определяет способность жилы работать без разрушения изоляции. Превышение этого параметра вызывает лавинообразный нагрев металла и высыхание пластиковой оплетки.
Пользователь включает на кухне одновременно мощный чайник и духовой шкаф. После этого в коридоре выбивает защитный аппарат. Из распредельного бокса доносится характерный треск. Это означает срабатывание уставки теплового расцепителя от перегрузки сети. На реальных объектах вводной автомат часто подбирают без учета сечения отходящих линий. ПУЭ жестко требует выбирать номинал пакетика меньше пропускной способности защищаемой кабельной жилы.
Листе таблицу вправо ↔️
| Марка кабеля | Сечение жилы (мм²) | Номинал автомата (А) | Диаметр жилы под микрометр для проверки ТУ |
| ВВГнг | 1.5 | 10 | 1.38 |
| ВВГнг | 2.5 | 16 | 1.78 |
| ВВГнг | 4.0 | 25 | 2.26 |
| ВВГнг | 6.0 | 32 | 2.76 |
Подготовка распределительного щита и монтажный инструмент
Качественный электрический распределительный щит требует жесткого основания для фиксации всех модульных элементов. Основным несущим элементом в современном боксе выступает металлическая DIN рейка стандартного профиля. На нее защелкиваются коммутационные приборы, шины заземления и нулевые клеммники. Перед началом расключения мастер подготавливает внутреннее пространство корпуса ВРУ или модуля Mini Pragma. Провода заходят внутрь через штатные отверстия с сальниками. Длина кабельных хвостов внутри бокса должна обеспечивать свободную укладку без натяжения.
Инструментарий мастера для сборки модуля
Для монтажа автоматики требуется специализированный набор ручного инструмента электромонтажника. Основу комплекта составляют изолированные отвертки, стриппер для снятия изоляции и пассатижи. Качественный профессиональный измерительный прибор необходим для контроля отсутствия напряжения перед работой.
При попытке затянуть винт модуля обычной кухонной отверткой шлиц слизывается. Пластиковый корпус дорогого европейского выключателя трескается от неравномерного усилия. Из практики технадзора известно, что неоригинальные рейки гнутся при нажатии на фиксатор прибора. Профессиональная сборка модульки подразумевает использование динамки для контроля момента затяжки. Все подходящие линии маркируют, а нулевые проводники сажают на общую изолированную шину.
Пошаговая технология интеграции и подключения автомата

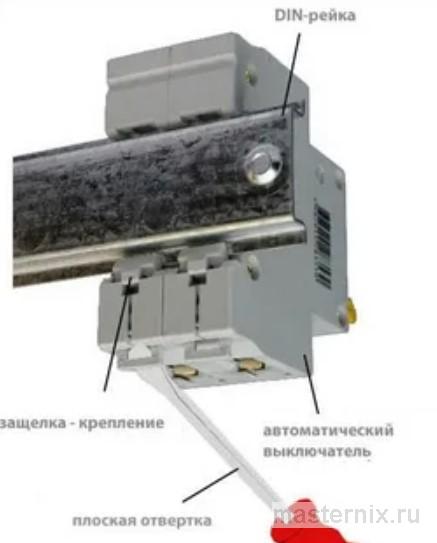

Правильный монтаж автоматического выключателя выполняют при полном снятии напряжения с вводной линии. Корпус прибора устанавливают на посадочное место до характерного щелчка пружинного фиксатора. Сечение токопроводящей жилы отходящего кабеля должно строго соответствовать глубине туннельной клеммы. Завод Schneider Electric рекомендует заводить питающий провод в верхние зажимы аппарата. Нагрузку потребителей подключают к нижним контактам для сохранения стандартной логики работы. При парной установке соседние модули объединяют специальной медной шиной типа гребенка.
Схема подключения силовых проводников к клеммам
Зачистку проводов выполняют на длину около четырнадцати миллиметров специальным инструментом. Подключение медного силового кабеля производят без излома отдельных проволок токоведущей жилы. Не допускается попадание пластиковой оболочки внутрь зажимного механизма выключателя.
Недостаточно затянутый винт на вводном модуле начинает греться под рабочей нагрузкой. Из-за этого плавится пластик со стороны питающей фазы. Свет гаснет во всем доме. Монтажники протягивают клеммы с усилием два Ньютон-метра для аппаратов Easy9. Серия Acti9 требует момента затяжки до трех с половиной единиц. Жилу утапливают на всю глубину клеммника перед фиксацией винта.
Скрытые риски, ошибки монтажа и электробезопасность
Основная причина выбивания автомата кроется в повреждении изоляции подключенного кабельного оборудования. При возникновении глухого короткого замыкания возникает мощная электрическая дуга внутри корпуса. Встроенная дугогасительная камера Schneider Electric дробит и гасит этот разряд за миллисекунды. Если монтаж выполнен с нарушениями, тепло выделяется на внешних контактах выключателя. Появляется запах гари щиток начинает деформироваться от высокой локальной температуры. Ослабление винтов со временем приводит к искрению и подгоранию медных жил.
Почему греются контактные соединения
Главной ошибкой неопытных мастеров является фиксация многожильного гибкого провода без наконечников. Зажимной винт просто перерезает отдельные тонкие проволоки внутри клеммника выключателя.
Владелец квартиры чувствует резкий химический запах горелой пластмассы около входной двери. Он открывает щиток, а корпус прибора уже деформировался. Ожидаемый ток короткого замыкания в такой точке вызовет спекание контактов. Многожильный провод перед вводом обязательно обжимают гильзой НШВИ с помощью пресс-клещей. Потери контакта на скрутках устраняют полным переходом на цельные кабельные линии.

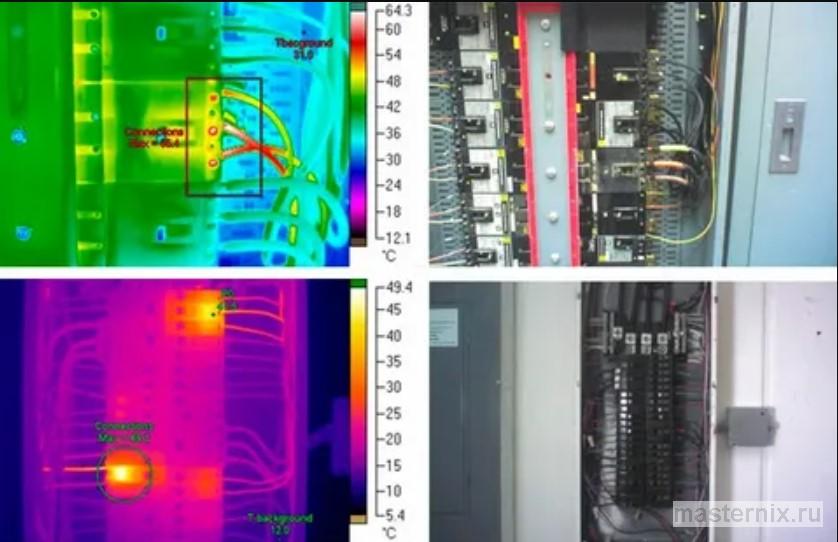

Инфракрасный тепловизор помогает выявить скрытые дефекты сборки электрощита на ранней стадии эксплуатации.
Официальные нормативы, ПУЭ и пусконаладочные испытания
Действующие правила устройства электроустановок обязывают проверять все защитные аппараты перед сдачей объекта. Работы в распределительных щитах зданий разрешено проводить только квалифицированному персоналу. Наряд допуск распоряжение руководства регламентируют порядок безопасного производства ремонтных и пусконаладочных работ. Монтажник обязан иметь группу по электробезопасности не ниже третьей для работы в сетях до тысячи вольт. Все установленные модули должны иметь заводские сертификаты соответствия стандартам ГОСТ.
Порядок проверки работоспособности автоматики по ПУЭ
Инспекторы технадзора проверяют соответствие смонтированной схемы проектной документации и нормам электробезопасности. Глава электроустановки требования четко расписывает периодичность проведения лабораторных испытаний.

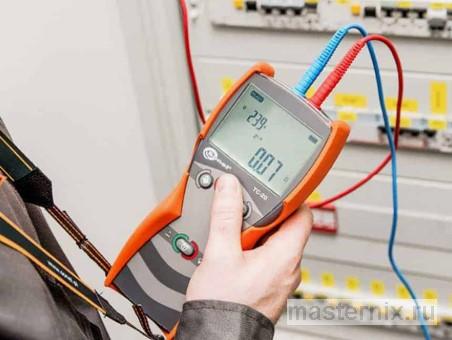

После завершения ремонта электромонтажник отказывается выдать исполнительную схему и протоколы замеров. Мастер утверждает, что все работает исправно без дополнительных провевок. На реальных объектах замеры петли фаза-ноль часто полностью игнорируются. При слишком длинной линии автомат просто не успеет отключить КЗ электромагнитным блоком. Сертифицированная лаборатория выполняет прогрузку тепловых расцепителей специальным током. Мегаомметром проверяют сопротивление изоляции между фазными и нулевыми проводниками щита. По результатам тестов оформляют официальный технический протокол испытаний электроустановки.
Варианты реализации и financial аудит проекта
Экономика обустройства домашней силовой сети зависит от выбранного способа выполнения монтажных работ. Стоимость монтажа автомата формируется из затрат на проектирование, покупку оригинальных модулей и оплату труда. На рынке автоматики присутствует большое количество контрафактной продукции низкого качества. Официальный дилер Schneider гарантирует поставку оригинальных выключателей со всеми необходимыми сертификатами.
Самостоятельный монтаж и законная экономия
Сценарий подразумевает сборку простейшего распределительного бокса своими руками при наличии базовых знаний. Домашний мастер экономит деньги на оплате услуг наемного электромонтажника за счет личного времени. Снижение затрат достигается самостоятельным штроблением стен, укладкой гофры и установкой DIN-рейки. Категорически запрещено экономить на сечении силовых кабелей и покупать защитные аппараты сомнительного происхождения. Для обеспечения пожарной безопасности дома необходимо купить автомат Schneider Electric у проверенного поставщика.
Привлечение частного мастера и контроль качества
Оптимальный вариант предполагает наем квалифицированного электрика для сборки силовой части щита. При выборе специалиста на биржах проверяют наличие действующего удостоверения Ростехнадзора. На этапе замера мастеру задают прямые вопросы о способах обжатия проводов и моменте затяжки. Контроль скрытых работ включает проверку отсутствия оголенных участков меди над клеммами выключателей. Модули должны жестко сидеть на направляющей рейке без продольного люфта.
Делегирование профильной компании под ключ
Премиальный сценарий исключает любые риски за счет обращения в специализированную инженерную организацию. Проектировщики компании составляют точную однолинейную схему с расчетом всех нагрузок и селективности. Договор подряда фиксирует итоговую смету, сроки сдачи бокса и материальную ответственность фирмы. Клиент получает полный пакет исполнительной документации, включая акты скрытых работ и протоколы лаборатории. Гарантия на собранное щитовое оборудование составляет до пяти лет.
Часто задаваемые вопросы (FAQ)
Почему срабатывает тепловая защита выключателя?
Основной причиной отключения линии выступает долговременное превышение суммарной мощности подключенных приборов. Внутренняя биметаллическая пластина нагревается от высокого тока, изгибается и давит на рычаг механизма.
Для устранения проблемы требуется перераспределить нагрузку по разным фазам или проложить отдельный питающий кабель.
Можно ли устанавливать автомат большего номинала на старую проводку?
Подобная модернизация сети категорически запрещена правилами пожарной безопасности. При завышении номинала выключателя кабель будет плавиться внутри стены без отключения питания автоматикой. Защитный аппарат подбирают строго по наименьшему сечению жилы на всем протяжении линии. Для повышения мощности потребителей требуется полная замена старой проводки на новый медный кабель.
