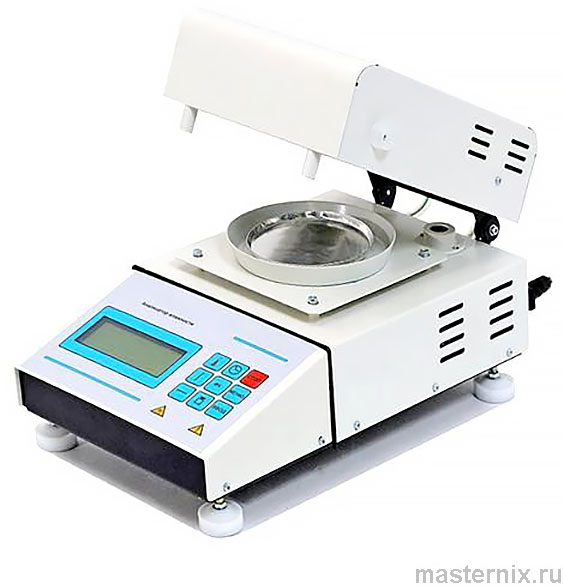

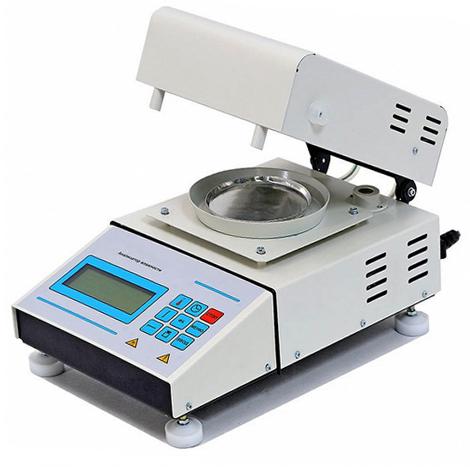

Анализатор влажности Сибагроприбор Эвлас-2М Руководство по эксплуатации, принцип работы устройство и регулировка

Технические характеристики: на что влияет точность 0,01%

Основные параметры прибора

Цифровая индикация с шагом 0,01 % — это не просто цифра на бумаге. На практике такая детализация позволяет фиксировать малейшие изменения влажности в образцах сельхозпродукции, фармацевтических субстанциях или строительных материалах.

Условия эксплуатации

Прибор чувствителен к окружающей среде. Температура 20 ± 5 °С, влажность воздуха 30–80 %, отсутствие сквозняков — базовые требования. Если в лаборатории «гуляет» воздух со скоростью более 0,2 м/с, результаты могут «уплыть». Проверено.

Знакомо, когда измерения «скачут» без видимой причины? Часто дело именно в нестабильных условиях, а не в неисправности прибора.

Требования безопасности: как избежать рисков при работе

Критические предупреждения

(!) Не используйте образцы, способные к опасным реакциям при нагреве. Взрыв, токсичные газы — риски, которые не стоят сэкономленных минут.

• ✖️ Не размещайте легковоспламеняющиеся материалы рядом с работающим прибором
• ✖️ Не эксплуатируйте влагомер в помещениях с присутствием горючих газов
• ✖️ Не разбирайте корпус самостоятельно — ремонт только в сервисном центре
• ✖️ Не допускайте попадания влаги на электронные узлы
• ✖️ Не смотрите на работающую лампу нагревателя — риск повреждения зрения

Меры предосторожности

Крышка сушильной камеры и лампа нагреваются сильно. Касаться без термозащиты — прямой путь к ожогу. Если помещение плохо вентилируется, температура внутри камеры может превысить заданную. Выход: либо снизить уставку, либо перенести прибор.

Будем откровенны: игнорирование этих правил не просто нарушает инструкцию — это ставит под удар и оборудование, и здоровье оператора.

Устройство прибора: из чего состоит и как функционирует

Функциональные узлы

В основе ЭВЛАС-2М — два ключевых блока: микропроцессорный модуль с весовым датчиком и сушильная камера с нагревательным элементом. Всё управление вынесено на переднюю панель.

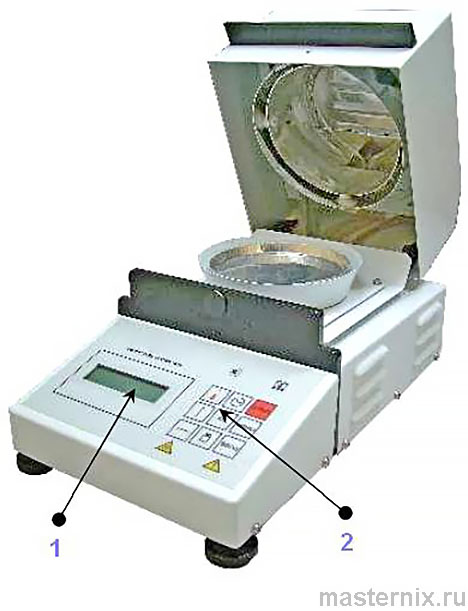

Панель управления

На лицевой стороне расположены: алфавитно-цифровой индикатор для отображения параметров и клавиатура для ввода команд. Просто, без лишних элементов.

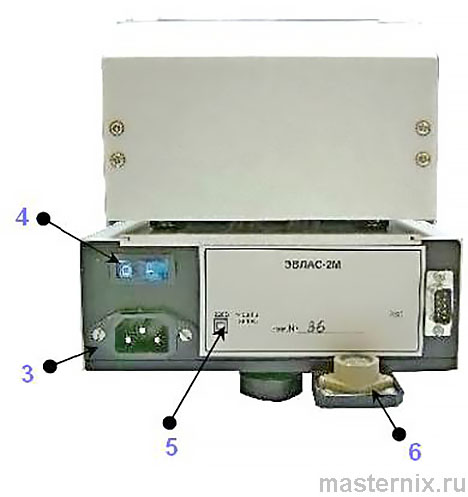

Задняя панель и органы подключения

Здесь всё функционально: разъём для сетевого шнура, выключатель питания, шильдик с серийным номером и горизонтальный уровень для точной установки.

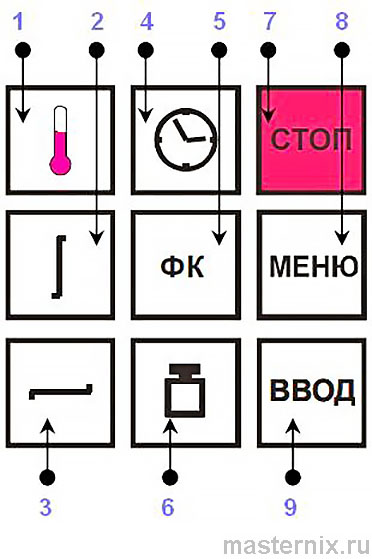

Клавиатура: назначение кнопок

Девять кнопок закрывают все сценарии работы:

• ★ Кнопка 【Установка температуры】 — выбор режима нагрева от 60 до 160 °С
• ★ Кнопка 【Порог срабатывания】 — настройка критерия завершения сушки
• ★ Кнопка 【Опрос】 — установка интервала контроля влажности
• ★ Кнопка 【Таймер】 — фиксация времени высушивания пробы
• ★ Кнопка 【Выбор гири】 — переключение между 5 г и 10 г для калибровки
• ★ Кнопка 【СТОП】 — экстренное прерывание прогрева или измерения
• ★ Кнопка 【Режим отключения】 — выбор между 【Таймер】 и 【Порог】
• ★ Кнопка 【ВВОД】 — подтверждение команд и запуск процессов

Что логично: чем проще интерфейс, тем меньше ошибок при рутинных операциях.

Подготовка к работе: установка и горизонтирование за 5 минут

Распаковка и первичный осмотр

При транспортировке прибор защищён пенопластовыми вкладышами и полиэтиленовыми чехлами. Извлекать аккуратно, без переворачивания — весовой модуль чувствителен к ударам.

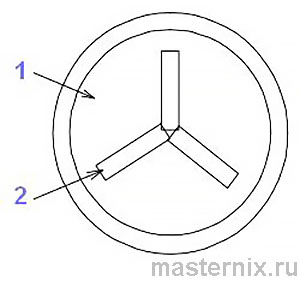

Удалите фиксирующий скотч с крышки камеры и грузоприёмной чаши. Снимите поролоновую прокладку с крестовины весового устройства. Всё, прибор готов к установке.

Горизонтирование и подключение

Установите ЭВЛАС-2М на ровную, жёстко закреплённую поверхность размером не менее 400×700 мм. Отрегулируйте высоту опорных ножек, контролируя положение по горизонтальному уровню на задней панели.

Подключите сетевой шнур к заземлённой розетке 220 В. Выключатель питания пока — в положении 【ВЫКЛЮЧЕНО】.

(!) Важно: категорически запрещены механические воздействия на крестовину весового устройства. Даже лёгкое нажатие может сбить калибровку.

Прогрев датчика: почему 30 минут — это необходимость

Запуск режима прогрева

После подачи питания на индикаторе появится модель прибора и заводской номер. Через 3 секунды — сообщение 【ПРОГРЕВ】. Нажмите 【ВВОД】.

Система запросит: 【ПОСТАВЬТЕ ЧАШУ. НАЖМИТЕ ВВОД】. Установите чистую пустую чашу на крестовину, закройте камеру, подтвердите командой.

Калибровка по эталонной гире

Следующий запрос: 【ПОСТАВЬТЕ ГИРЮ. НАЖМИТЕ ВВОД】. Поместите гирю 5 г в центр чаши, закройте камеру, нажмите 【ВВОД】.

Запустится нагрев, на дисплее — обратный отсчёт 30 минут. По завершении раздастся звуковой сигнал, появится сообщение 【Т°С. ОПРОС ПОРОГ】. Уберите гирю, закройте камеру.

Если между измерениями прошло более 40 минут, достаточно краткого прогрева 10–15 минут. Экономит время без потери точности.

Настройка режимов: Таймер или Порог — что выбрать

Выбор стратегии завершения

Кнопкой 【МЕНЮ】 определите параметр отключения: 【Таймер】 (фиксированное время сушки) или 【Порог】 (автоматическое завершение при достижении заданной влажности).

Настройка режима 【Таймер】

Используйте кнопки 【】 для установки температуры и 【】 для задания времени. Значение «оо» означает бесконечный цикл — полезно для исследовательских задач.

Настройка режима 【Порог】

Кнопкой 【】 задайте температуру сушки, 【】 — интервал опроса, 【】 — порог срабатывания. При пороге 0,00 % прибор работает в полностью автоматическом режиме.

Нажмите 【ВВОД】 — система перейдёт к запросу 【ПОСТАВЬТЕ ЧАШУ. НАЖМИТЕ ВВОД】.

Пошаговое измерение: алгоритм для достоверного результата

Подготовка пробы

Образец должен быть однородным по влажности и температуре. Отбор проб — по соответствующим ГОСТ (13568.3, 26312.3, 5900 и др.). Стандартные условия: 20 ± 2 °С, влажность ≤ 80 %.

Тарирование чаши

Откройте камеру, установите чистую чашу на крестовину. Если используется фильтр, сетка или песок — тарирование проводится с этим вспомогательным материалом.

Закройте камеру, нажмите 【ВВОД】. Дождитесь сообщения 【ПОСТАВЬТЕ ГИРЮ 5000мг. НАЖМИТЕ ВВОД】.

Градуировка весового модуля

Поместите гирю 5 г в центр чаши. Для навесок свыше 6 г используйте гирю 10 г (переключение кнопкой 【】).

Закройте камеру, подтвердите 【ВВОД】. После калибровки система запросит: 【ПОСТАВЬТЕ ПРОБУ. НАЖМИТЕ ВВОД】.

Запуск измерения

(!) Интервал между измерениями — не менее 4 минут, камера открыта, чаша снята.

Снимите чашу, равномерно распределите пробу по поверхности, верните на крестовину. Нажмите 【ВВОД】 — на дисплее отобразится масса навески.

Если масса выходит за рекомендуемые пределы, скорректируйте навеску вне камеры. Закройте камеру, дождитесь стабильных показаний, удерживайте 【ВВОД】 до очистки индикатора.

Запустится нагрев. На экране — текущее время, значение влажности в % и активный параметр отключения. По завершении — звуковой сигнал и финальный результат.

Для следующего замера: откройте камеру, уберите высушенную пробу, нажмите 【МЕНЮ】 и повторите алгоритм с пункта настройки.

(!) Категорически запрещено изменять массу навески, когда чаша находится на крестовине. Это нарушает калибровку.

Тарирование и градуировка: калибровка весового модуля

Зачем нужна калибровка

Точность измерения влажности напрямую зависит от корректности весового канала. Тарирование компенсирует массу чаши, градуировка — проверяет линейность датчика по эталону.

Периодичность и контроль

Поверка прибора — ежегодно, по методике МП 41-243-01. В перерывах между поверками рекомендуется контрольное взвешивание эталонной гири перед серией измерений.

Если отклонение превышает ±5 мг — повторите процедуру градуировки или обратитесь в сервис.

Техническое обслуживание: чистка и уход без ошибок

Ежедневная чистка

После работы отключите прибор от сети. Чаши протирайте салфеткой с нейтральным моющим средством («Кристалл», «Лотос»), затем насухо — без усилий.

Очистка весового узла

Убедитесь, что грузоприёмная чаша и крестовина свободны от остатков проб. При загрязнении используйте щелевую насадку пылесоса (минимальное расстояние 30 мм).

Для жидких загрязнений: тампон с моющим раствором → сухая протирка. Никаких растворителей, бензина, керосина.

Хранение и транспортировка: как продлить срок службы

Условия хранения

Отапливаемое помещение, температура 5–40 °С, влажность ≤ 80 % при 25 °С. Не хранить рядом с веществами, вызывающими коррозию.

При перерывах более месяца — упаковать в оригинальную тару с пенопластовыми вкладышами.

Транспортировка

Только в заводской упаковке, защита от осадков и ударов. Диапазон температур при перевозке: от –50 °С до +50 °С.

После доставки в условия с перепадом температур более 20 °С — выдержать прибор 4 часа перед включением. При повышенной влажности — 8 часов.

Практика показывает: соблюдение этих простых правил продлевает ресурс прибора до заявленных 10 000 часов.

И ещё момент: утилизация ЭВЛАС-2М после окончания срока службы не требует специальных мер — прибор безопасен для окружающей среды. Достаточно соблюдать местные нормативы по обращению с электронным оборудованием.
