Руководство пользователя: Универсальный пульт ClickPDU для телевизионного ресивера
Руководство / инструкция

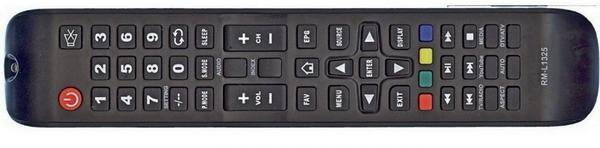

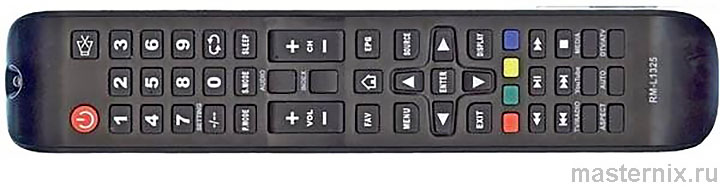

Вы купили универсальный пульт ДУ HUAYU ClickPDU RM-L1325 — отличное решение, когда родной пульт от приставки потерялся или вышел из строя. Скажу прямо: это устройство способно заменить десятки оригинальных пультов, если правильно его запрограммировать.
Практика показывает: большинство пользователей запускают пульт сразу после установки батареек. И это правильно — если ваша модель приставки есть в базе, дополнительные настройки не потребуются. Впрочем, не всегда всё проходит гладко с первого раза. Есть нюансы, о которых стоит знать заранее.
Знакомо? Купили пульт, вставили батарейки, нажали кнопки — а приставка не реагирует. Не спешите расстраиваться. Давайте разберёмся, как заставить устройство работать именно с вашим оборудованием.
Начало работы: быстрая проверка работоспособности
Первичный тест без программирования
При первом включении просто вставьте элементы питания и проверьте базовые функции. Направьте пульт на приставку, нажмите 【POWER】. Если устройство откликнулось — поздравляем, настройка завершена. Память пульта сохраняет параметры даже после замены батареек, так что повторная конфигурация не потребуется.
Что логично. Производители заранее загружают в чип популярные коды. Возможно, ваша модель уже в базе. Это серьёзно экономит время.
Установка батареек: пошаговая инструкция
Правильный монтаж элементов питания
1. Сдвиньте крышку на задней панели пульта.
2. Вставьте две батарейки типа ААА, соблюдая полярность (+/-).
3. Зафиксируйте крышку до щелчка.
⚠️ Используйте только литиевые (LITHIUM) элементы. Перезаряжаемые никель-кадмиевые (Ni-Cd) аккумуляторы не подходят — они могут не обеспечить стабильное напряжение.
⚠️ ЗАПРЕЩЕНО: перезаряжать, замыкать контакты, разбирать корпус, нагревать или бросать батарейки в огонь. Если пульт не используется дольше месяца — извлеките элементы питания. Утечка электролита способна вывести устройство из строя и даже стать причиной возгорания.
Если электролит всё же протёк: аккуратно удалите остатки сухой салфеткой, замените батарейки. Избегайте контакта вещества с кожей. При попадании — немедленно промойте участок проточной водой. Тут есть подводные камни, лучше перестраховаться.
Правила эксплуатации для стабильной связи
Оптимальные условия для ИК-сигнала
Инфракрасный передатчик работает в радиусе до 10 метров, но есть ограничения. Угол отклонения от перпендикуляра к приёмнику не должен превышать 30 градусов. Расстояние — не более 5 метров для гарантированного отклика.
Почему так? ИК-лучи распространяются по прямой. Препятствия, яркий солнечный свет, пыль — всё это ослабляет сигнал. Имеет смысл, правда?
✖️ Избегайте прямого попадания солнца на ИК-датчик приставки.
✖️ Берегите пульт от ударов и влаги. Механические повреждения и конденсат — частые причины сбоев.
Настройка пульта: два рабочих метода
Выбор способа программирования
Если базовые функции не сработали, потребуется ручная конфигурация. Есть два проверенных пути: точный ввод кода по таблице или автоматический перебор. Первый вариант быстрее, если вы знаете марку оригинального пульта. Второй — универсален, когда информация утеряна.
Ручной ввод кода: точный способ для известных моделей
Пошаговый алгоритм ввода
1. Включите приставку вручную, дождитесь рабочего режима. Направьте пульт на ИК-приёмник устройства.
2. Одновременно зажмите 【POWER】 + 【MUTE】 — светодиод загорится.
3. Введите трёхзначный код из таблицы, соответствующий вашей модели.
4. Протестируйте функции: регулировка громкости 【Volume】, переключение каналов. Если отклик неполный — повторите шаги 2-3 с другим кодом.
Есть нюансы. Некоторые коды активируют лишь часть функций. Не останавливайтесь на первом совпадении — проверьте все основные кнопки. Это займёт пару минут, но избавит от проблем в будущем.
Автоматический поиск: когда марка пульта неизвестна
Алгоритм сканирования базы
1. Включите приставку, направьте на неё пульт.
2. Зажмите кнопку 【POWER】 на 6 секунд — пульт перейдёт в режим автопоиска.
3. Как только на экране появится шкала громкости — отпустите кнопку. Индикатор погаснет, настройка завершена.
4. Проверьте работу 【Volume】, переключения каналов. При сбоях повторите процедуру.
Практика показывает: полный перебор базы занимает около 2 минут. Если за это время шкала громкости не появилась — увы, код вашей приставки отсутствует в памяти пульта. Впрочем, это редкость для популярных брендов.
Технические параметры и дальность действия
Ключевые характеристики устройства
Дальность стабильного сигнала: до 10 метров (зависит от модели приставки и условий помещения).
Тип питания: 2 батарейки ААА (литиевые, не перезаряжаемые).
Протокол связи: инфракрасный (ИК), угол работы ±30°.
Это серьёзно: при правильной эксплуатации пульт прослужит годы. Главное — соблюдать простые правила хранения и замены элементов питания.
Совместимые модели телевизоров
Поддерживаемые модели DEXP
U75E9000H, U75D9000H, U65E9000K, U65E9000H, U65D9000K, U65D9000H, U55E9000Q, U55E9000K, U55E9000H, U55E7000M, U55E7000E, U55D9000K, U55D9000H, U55D7300E, U55D7200E, U55D7100E, U55B9100K, U55B9000K, U55B9000H, U50E9000Q, U50E9000K, U50E9000H, U50E7000Q, U50E7000E, U50B9000H, U49D9000K, U49D9000H, U43D9100K, U43D9100H, U43D9000H, U42B9000K, U40B9000H, H39E7000C, H39D8100Q, H39D8000Q, H39D7100E, H39D7000Q, H39D7000E, H32E8100Q, H32E8000Q, H32E8000H, H32D8100H, H32D8000Q, H32D7300K/W, H32D7300K, H32D7300C, H32D7200K/W, H32D7200K, H32D7200C, H32D7100K/W, H32D7100E, H32D7100C, H32D7000Q, H32D7000M, H32D7000E, H32C8000H, H32C7300K, H32C7200K, H32C7100C, H32C3200C, H32B8200K, H32B7400C, H32B7300C, H32B7200T, H32B7200C, H32B7100K, H32B7000K, H32B7000E, H32B7000C, H32B3400ED/A, H32B3200CD, H32B3100M, H28D7300K, H28D7200K, H28C7100C, H28B7100C, H24E8000K, H24E7000M/W, H24E7000M, F40B7000K, F40B7000H, F40B7000E, F40B7000C, F39B7000VD, F32D8000C, F32D7200C/W, F32D7100C/W, F32D7000C/W, F32D7000B, F32C7100B/W, F32C7000B, F32B7000B, F24E7000M/W, F24E7000M, F24D7200E/W, F24D7200E, F24D7200C, F24D7100E/W, F24D7100E, F24B7200VE, F24B7200C, F24B7100K, F24B7100EE, F24B7000C, F24B3100M, F22D7200E/W, F22D7200E, F22D7100E/W, F22D7100E, F22B7200C, F22B7100EE/W, F22B7100EE/B, F22B7000EE/A, F22B7000E/W, F22B7000E/B, F22B7000C, 55A8000, 50A8000, 50A7100, 50A7000, 49A8200, 46A7000, 42A8200, 42A8100, 42A8000, 42A7000, 40A7100, 40A7000, 32A7000, 32A3400, 32A3300, 32A3200, 32A3100, 32A3000, 29A3000, 28A3100, 28A3000, 24A7000, 22A7100, 22A7000, 19A3100, 19A3000, 16A3000, F40B7100K, H24E7000E, H24D7000E/W, H24D7000E, H24C7200C, H24B7000E, H24B3000EE, H20D7200E, H20D7100E/W, H20D7100E, H20D7000E, H20C7200C/W, H20C7200C, H20C3200C, H20B7200C, H19D7100E/W, H19D7100E, H19B7000C, H19B3100EE/C, H19B3000EE/A, H16B3200VE, H16B3100VE, H16B3000C, F55D8100K, F55D8000K, F55D7000K, F55C8000H, F55C7000C, F55B8200K, F55B8100K, F55B8000K, F55B8000H, F55B7200C, F55B7000T, F50B8000H, F49D8200H, F49D8100H, F49D7000C, F49C8000H, F49C7000C, F49B8200K, F49B8100K, F49B8000K, F49B7200C, F49B7000T, F48D8000K, F48D7000K, F48C7200K, F48B7000М, F48B7000V, F46B7000MD, F43E8000Q, F43E8000K, F43E8000H, F43E7000M, F43D8100H, F43D8000Q, F43D7000Q, F43D7000K, F43C8000H, F43C7100K, F43C7000C, F43B8000K, F43B7200С, F42B8100K, F42B8000H, F42B7000М, F42B7000T, F42B7000ED, F40E8000Q, F40D7300C/W, F40D7200E, F40D7200C/W, F40D7100M, F40D7100C, F40C8000H, F40C7100C, F40B8300K, F40B7200C, F40B7100T
Поддерживаемые модели DNS
V40DN54, V40D8200 (ИК-версия), V40D8100S (ИК-версия), V39DS8100S, V32D8100S, V32D2500 (ИК-версия), V23DN40, V23AN36, V19AN99, V19AN35, V16AN36, V16A45, S39DSB1, S39DB1, S32DST1, S32DSB1, S32DS90, S32DC1, S29DB1, S19ASL1, S16A89, M50DM8, M46DM8, M39DM8, M32DM8, M32DM5, M32AM8, M28AM8, M26DM5, M24DM8, M24AM2, M20AM8, K55D709, K47DS712, K47D709, K42DS712, K42A619, K32D619, K32A619, K26D92, K19A509, H32A30, E32D18, E32A69, E32A68, E24D20, E22A12, E22A11, E22A00, E19A11, E19A00, E16A90, E16A20, C46DC2000, C39DC2000, C28DC2000, A22E00, 42AK9000, 24AE7000, 22AE7000
Поддерживаемые модели Doffler
65DUS93, 65DUS86, 65CF38-T2, 55DUS93, 55DUS89, 55CF37-T2, 40AF30-T2, 55AF30-T2, 50DUS89, 50DFS69, 50CF37-T2, 49CFS71, 32CH52-T2Wt, 48DF49-T2, 48CF27-T2, 48AF31-T2, 48AF30-T2, 43DUS89, 32BH15-T2, 43CFS71, 43CF37-T2, 43BF35-T2, 42CF19-T2, 42BF41-T2W, 42BF41-T2, 40DFS69, 40DF49-T2, 40CFS71, 40CF59-T2, 40CF33-T2, 40CF15-T2, 40AF31-T2, 32DHS69, 32DH49-T2, 32DH48-T2, 32CHS71, 32CH59-T2, 32CH52-T2W, 32CH52-T2, 32CH33-T2, 32CH15-T2, 32BH41-T2, 32BH11-T2, 32AH10-T2, 24CH19-T2, 22CF14-T2
Таблица кодов для программирования
Быстрый поиск по трёхзначным комбинациям
| Код | Совместимые модели |
|---|---|
| 001 | 22АЕ7000, 24АЕ7000, E32D18, 16A3000, 19A3000, 19A3100, HI9D7I00E/W, F22D7100E/W, CX510-DTV, U55D7200E |
| 002 | E24D20, 42A8200, 49A8200, F49B8100K |
| 003 | 42АК.9000, K26D92, 24A7000, 28A3000, 32A3200, 40A7000, H16B3000C, H20C3200C, H20C7200C, H32D7100C |
| 004 | C28DC2000, C39DC2000, C46DC2000 |
| 005 | E32A69, H32A30, 32A3300 |
| 006 | K19A509 |
| 007 | V40DN54, V23DN40, H16B3100VE, H16B3200VE |
| 008 | K32A6I9, K42A6I9 |
| 009 | M24AM2, F24B3100M, H32B3100M |
| 010 | M26DM5 |
| 011 | M24-50DM8, F42B7000M, F46B7000MD, F48B7000M |
| 012 | S16A89, M32DM5 |
| 013 | S19ASL1 |
| 014 | S29DB1, S32DST1, S32DC1, S39DB1 |
| 015 | S29DB1 VAR2 |
| 016 | S32DS90, S32DSB1, S39DSB1 |
| 017 | V16A45, V16AN36, V19AN99, V19AN35, V23AN36, H16B3100VE |
| 018 | V32D2500, V40D8100S, V40D8200 (INFRARED) |
| 019 | V32D8100S, V39DS8100S |
| 020 | 32A3000, 32A3100 |
| 021 | 32A7000 |
| 022 | H32B7200T, 40A7100 |
| 023 | 42A8000, 50A8000, 55A8000 |
| 024 | 42A8I00 |
| 025 | H19B7000C, H20B7200C, F22B7000C |
| 026 | EN2B27D, EN2S27D, EN2U27D, F43B8000H, EN2D27D, U43D9000H, U49D9000H |
| 027 | ER-22601 A, F40B7000H |
| 028 | F32B7000B, F32C7000B, F32D7000B |
| 029 | F43D8000K, F48D8000K, U43D9100K |
| 030 | H32D8000Q, H39D8000Q |
| 031 | H32D7000Q, H39D7000Q |
| 032 | H32B8200K, F40B8300K |
| 033 | H32D7000M |
| 034 | F32D7000C |
| 035 | H28D7300K, F40B7100K, F40D7100C |
| 036 | KT-1744, F24E7000M, F40D7100M, KT-1252 |
| 037 | EN2BB27DE, U65D9000H |
| 038 | H32D7300K |
| 039 | U50E9000Q, U55E9000Q |
| 040 | H24E8000K |
| 041 | F32D8000C |
Получается, подбор кода — дело нескольких минут. Если первая комбинация не сработала, не опускайте руки. Попробуйте соседние значения в таблице. Часто разница в одной цифре решает всё.
Кстати, после успешной настройки запишите подходящий код на бумажке и приклейте внутрь отсека батареек. В будущем это сэкономит время при замене элементов питания. Это серьёзно упрощает эксплуатацию.
Вы наверняка сталкивались с ситуацией, когда пульт «забывает» настройки. С ClickPDU RM-L1325 такого не случится — память энергонезависимая. Главное, используйте качественные батарейки и соблюдайте полярность.
