Руководство по программированию универсального пульта ДУ HUAYU RM 36E+S. Коды для подключения к ТВ

Универсальный пульт дистанционного управления HUAYU RM 36E+S для телевизора и приставки. Инструкция и коды

Универсальный пульт дистанционного управления ВЗ

Инструкция по эксплуатации

Вводная часть

Благодарим Вас за приобретение нашего изделия. Компания-изготовитель будет рада предоставить Вам свои дополнительные услуги. В цепях максимального удобства в пользовании вниматель­но ознакомьтесь с Инструкцией до начала эксплуатации данного устройства.

Общая информация о пульте дистанционного управления

Многофункциональный пульт дистанционного управления RM-36E+S является новейшей модификацией такого устройства, предназначенного для управления телевизором. Пульт позволяет осуществлять управление практически всеми моделями телевизоров, выпускаемых как в Китае, так и за его пределами.

Он оснащен функциями автоматического поиска и поиска в ручном режиме, отображения кода на экране дисплея, работы в экономичном режиме и рядом других. Пульт является достаточно мощным устройством, позволяющим осуществлять функции управления на большом расстоянии. Благодаря изящной форме своего корпуса и рабочим параметрам пульт легок и удобен в эксплуатации.

Пульт RM-36E+S специально спроектирован для работы с телевизорами и является наилучшим выбором вреди аналогов.

Настройка пульта дистанционного управления

До начала эксплуатации пульт необходимо настроить. В данном руководстве содержится вся необходимая информация для осуществления настройки пульта, включая:

• Установку батареек.
• Предварительную настройку пульта дистанционного управления на код Вашего телевизора.
• Другие действия, предваряющие настройку.

.

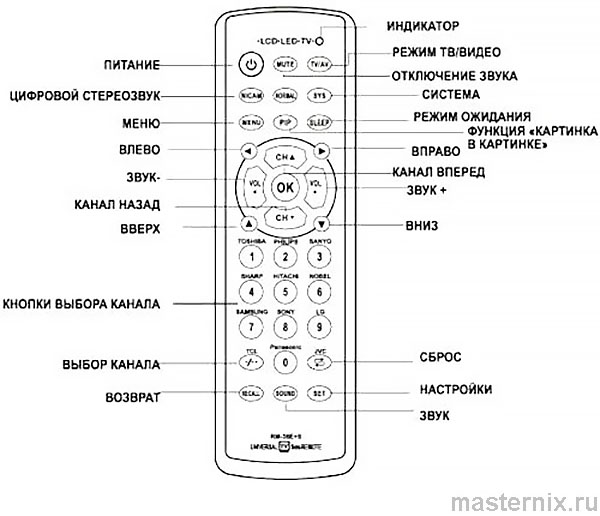

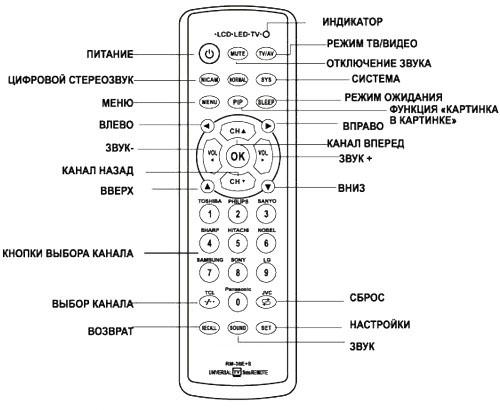

Описание пульта дистанционного управления

Настройка пульта дистанционного управления HUAYU RM 36E+S

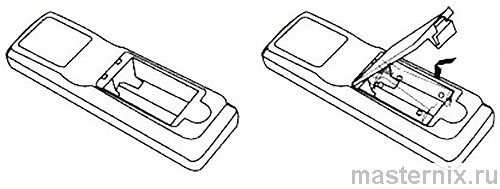

Откройте крышку батарейного отсека и с учетом маркировки полярности + / - вставьте две новые батарейки типа АА.

Примечание по батарейкам

• При нормальных условиях эксплуатации срок годности батареек составляет 12 месяцев. Неправильная работа пульта может быть вызвана исчерпанием ресурса батареек.
• Не используйте старые батарейки совместно с новыми или различные типы батареек.
• В случае протекания электролита внутри батарейного отсека его следует прочистить с помощью кусочка ткани и заменить старые батарейки новыми.
• Для предотвращения протекания электролита из батареек их следует извлечь из батарейного отсека каждый раз, когда Вы планируете не использовать пульт дистанционного управления в течение длительного времени.

А: Установка кода

Установка кода в ручном режиме

1. Включите вручную телевизор, предназначенный для настройки в режиме дистанционного управления.

2. Найдите в Перечне кодов 3-х значный код, соответствующий Вашему телевизору. В случае наличия нескольких вариантов кода используйте код первой группы в качестве приоритетыого.

3. Нажмите кнопку «SET» и удерживайте в нажатом состоянии в течение 3 секунд или нажмите одновременно клавишу «SET» и клавишу «POWER» и удерживайте, пока не загорится световой индикатор, затем отпустите клавишу (клавиши). Пульт приведен в состояние готовности к введению кода.

4. Введите 3-х значный код, выбранный Вами, индикатор должен мигать один раз при введении каждой цифры кода. После ввода 3-х значного кода световой индикатор гаснет.

5. Следует проверить, нормально ли работают другие кнопки, такие, например, как «MUTE». Если другие клавиши не работают, следует повторить процедуру, начиная с действия 2, и продолжать поиск до тех пор, пока не будет найден верный код.

6. Настройка завершена, и теперь Вы можете начать использовать пульт для дистанционного управления телевизором.

..

Идентификация кода

Благодаря этой функции код, соответствующий модели Вашего телевизора, отображается на дисплее. Это удобный способ отображения используемого в данный момент 3-х значного кода и его фиксации, что облегчит работу при последующих настройках пульта. Идентификация кода, на который настроен пульт, осуществляется следующим образом:

1) Нажмите кнопку «SET», а затем нажмите кнопку «1», послед чего отпустите обе кнопки, чтобы посмотреть, мигает ли лампочка светового индикатора. Запишите, сколько раз индикатор мигнет - это будет соответствовать первой цифре в обозначении кода Вашего устройства.

2) Снова нажмите кнопку «SET», затем кнопку «2», после чего отпустите обе кнопки, чтобы посмотреть, сколько раз мигнет индикатор в этот раз. Запишите это показание - оно соответствует второй цифре кода Вашего устройства.

3) Еще раз нажмите кнопку «SET», затем кнопку «3», вслед за чем отпустите обе кнопки, чтобы подсчитать, сколько раз мигнет лампочка индикатора - это будет соответствовать третьей цифре в обозначении кода Вашего устройства.

Примечание: Если при нажатии кнопки «1» или «2» или «3» в режиме введения кода индикатор не загорается, это означает, что распознанной цифрой является 0.

Пауза между нажатиями указанных выше кнопок не должна превышать 15 секунд, в противном случае процедуру следует начать заново.

В: Определение правильного кода

Если вы испробовали все перечисленные выше способы определения кода для Вашего телевизора, и, тем не менее, не добились желаемой работы пульта (либо если модель Вашего телевизора не упоминается в перечне кодов) попробуйте предпринять следующие действия:

Поэтапный поиск

Перечень марок аппаратуры

1	2	3	4	5	6
TOSHIBA	PHILIPS	SANYO	SHARP	HITACHI	NOBEL
7	8	9	-/--	0
SAMSUNG	SONY	LG	TCL	Panasonic	JVS

Полностью автоматическая функция поиска:

1. Включите телевизор, который вы хотите настроить на дистанционное управление.

2. Сначала нажмите кнопку «SET», затем кнопку «POWER», отпустите обе кнопки одновременно, либо нажмите кнопку «SET» и удерживайте ее в нажатом положении в течение 3 секунд.

3. Нажмите «POWER» и отпустите, индикатор начнет мигать через каждые 1,5 секунды, автоматически передавая с каждой вспышкой сигнал «Volume+» («громкость +»). Проверьте, появилось ли обозначение уровня звука на дисплее телевизора. Если да, нажмите кнопку «SET» дважды в течение 1,5 сек. При этом световой индикатор должен погаснуть, подтверждая тем самым, что установка кода произведена.

Примечание: Если в процессе автоматического поиска на экране телевизора появилось символическое обозначение уровня звука, следует сразу же в течение 1,5 секунд нажать кнопку «SET» на пульте дистанционного управления, что позволит пульту зафиксировать код, соответствующий вашей модели телевизора. В противном случае пульт дистанционного управления автоматически пошлет сигнал следующего кода, и Вам придется снова повторить сначала всю процедуру, начиная с первого шага (1), с тем, чтобы возобновить поиск. При медленном нажатии вы можете осуществить необходимые настройки, используя функцию регулировки «VOLUME -».

4. Убедитесь в течение некоторого времени, нормально ли функционируют другие клавиши на пульте дистанционного пульта (ДУ), например, можно ли увеличить и уменьшить уровень звука. Если другие кнопки пульта не в состоянии работать нормально, следует повторить последовательность действий, снова начиная с позиции 2, пока не найдете правильный код.

Функция поиска в ручном режиме:

1. Включите телевизор, на который Вы намерены настроить пульт дистанционного управления, и направьте на него пульт.

2. Сначала нажмите кнопку «SET», затем - кнопку «POWER», после чего одновременно отпустите обе эти кнопки, либо нажмите кнопку «SET» и удерживайте ее в течение 3 секунд.

3. Нажимая на кнопку «VOL +» или «VOL-» наблюдайте, изменяется ли символическое обозначение уровня звука «VOL +» или «VOL-» на дисплее (при установленном коде - появление/исчезновение вертикальных штришков). Если изменения в символическом обозначении уровня звука не наблюдается, необходимо продолжать нажимать кнопки «VOL +» или «VOL-» на дистанционном пульте до тех пор, пока громкость телевизора не изменится.

4. Нажмите кнопку «SЕТ» после того, как громкость телевизора изменится; при этом лампочка индикатора должна погаснуть, указывая тем самым, что процесс настройки завершен.

Порядок работы пульта дистанционного управления

1. Направьте пульт непосредственно на телевизор. Нажмите кнопку «POWER», чтобы включить или выключить телевизор.

2. Нажмите какую-либо другую кнопку, функцию которой Вы хотите задействовать. Убедитесь, что эта кнопка функционирует нормально.

Примечание:

• Пульта дистанционного управления не расширяет диапазон функций телевизора. Функции пульта дистанционного управления ограничиваются функциями самого телевизора. Например, если Ваш телевизор не имеет функции отключения звука, кнопка «Muting» («Отключение звука») на пульте дистанционного управления также не будет работать с Вашим телевизором.
• Некоторые функции Вашего телевизора могут отсутствовать в описываемом пульте дистанционного управления.
• Некоторые функции пульта дистанционного управления могут отличаться от функций, обозначенных на кнопках.
• Завершение настройки пульта дистанционного управления возможно при условии нормального функционирования всех его кнопок. Если часть кнопок не работает или их действие не совпадает с обозначенной на них функцией, следует использовать другой из возможных вариантов кода для данного устройства либо прибегнуть к использованию функции автоматического определения кода.

Устранение неисправностей

При возникновении проблем с настройкой или использованием пульта дистанционного управления:

• При настройке пульта дистанционного управления следите за строгим соответствием предписанному порядку действий, изложенному в разделе «Установка кода». Если код, указанный первым для Вашего телевизора в перечне кодов, не срабатывает, необходимо опробовать все другие коды, предусмотренные для этой модели телевизора, в том порядке, в котором они перечислены в упомянутом перечне. Если же не срабатывают все эти коды, следует предпринять действия, рекомендованные в разделе «Поиск правильного кода».
• Если Вы допустили ошибку при введении кода, следует повторно ввести только 3-х значный код в случае, если лампочка светового индикатора все еще горит. Если же лампочка погасла, необходимо повторить установку с самого начала.
• Убедитесь, что пульт направлен непосредственно на телевизор и что между пультом дистанционного управления и телевизором нет никаких препятствий.
• Убедитесь, что заряд используемых в пульте батареек не иссяк и что они установлены в батарейном отсеке надлежащим образом. Следует иметь в виду, что всякий раз, когда Вы удаляете батарейки или заменяете их, ранее установленные коды стираются из памяти и должны быть установлены повторно.
• Убедитесь, что ваш телевизор обладает соответствующими функциями. Например, если в Вашем телевизоре не предусмотрена функция управления дистанционным пультом, вероятно, при его работе не может использоваться такой пульт.
• При нарушении правил эксплуатации пульт дистанционного управления отключается. В этом случае следует извлечь батарейки и подождать 20 минут. Восстановите батарейки на своих местах в батарейном отсеке. Пульт снова готов к работе.

.

Технические характеристики

Диапазон действия: более 8 метров.

Потребляемая мощность: две батарейки типа АА.

Масса: ок. 60 г (без батареи).

Техническое обслуживание

Если у Вас возникли проблемы при использовании пульта дистанционного управления и выполнение рекомендаций, изложенных в разделе «Устранение неисправностей» не помогло их устранить, следует связаться с компанией-изготовителем - мы будем рады оказать Вам все необходимое содействие. Не рекомендуется вскрывать пульт самостоятельно, поскольку это влечет за собой аннулирование гарантийных обязательств со стороны компании-изготовителя.

* Компания оставляет за собой право интерпретации положений настоящей Инструкции. Дизайн и технические характеристики могут быть изменены без предварительного уведомления.

CODE FORM FOR THE COMPONENTS

DOMESTIC TV SET

Brand	Code
CHANGHONG	545-549 512 503 493 469 465 058 274 100 052 367 368 369 370-373 000 008-011 014 016 026 028 033 051 057 067 071 086 087 088 091 092 093 168 238 189 229 230
CONROWA	291 292 403 293 333 294 295 000 006 007 008 010 016 025 033 045 046 048 053 055 056 073 099 167
HISENSE	497 475 115 105 116 404 296 406 407 408 399 270 409 410 411 255 412 413 296 414 000 006 007 008 010 014 015 025 045 046 057 102 103 107 128 129 130 131 138 139 145 148 168 186 187 190 207 215 217 218 219 237 246
Haler	495 494 488 477 016 025 119 393-403 251 103 105 112 118 190 252
HITCHI FUFIAN	328-340 181 403409 435 436 007 011 015 023 024 028 033 034 040 043 053 056 060 061 065 079
KONKA	499 075 069 179 078 117 351 352 353 354 355 356 357 358 359 360 361 296 362 434 011 017 029 032 034 054 067 071 076 077 079 080 081 107 113 169 182 198 209 245
PANDA	507 485 033 051 062 310 241 403 311 340 341 312 296 397 313 314 181 292 153 001 011 016 021-026 028 040 043 053 056 009 057 058 073 079 089 091 061 124 125 197 234 241 263 233
ROWA	011 016 023 024 025 040 043 096 127 150 162 216 236
SKYWORTH	478 471 466 467 468 045 188 108 046 222 374-392 011 025 033 060 070 071 072 073 074 079 083 101 107 109 172 181 185 192 193 194 208 220 221 224 225 226 227 228 234 239 240 257 258 259 281 222
SHANGHAI	011 016 017 022 023 024 025 033 040 043 053 056 009 057 058 079 123 168
TCL	489 476 051 068 071 073 082 084 085 110 151 212 213 244 053 111 083 363 364 365 366 084
TOBO	016 025 033 053 056 079 101 103 234
XIAHUA	500 479 055 242 080 310 273 051 084 357 126 198 316-324 325 326 327 011 016 024 027 025 033 053 054 056 060 073 079 095 098 199 206 214 261 262 266
XIHU	011 023 024 033 038 040 043 053 079 098 165 202 203 204

..

HUAYU

DOMESTIC TV SET

Brand	Code
BENQ	232
CHUANGJI	073 234
DONGJIE	073 097 234
HUIJIABA	234
SONGDIA	234
TIANKEBA	234
TIANGENGBAN	234
SVA	506 480 473 461 183 184 180 397 299
SANLIN	164 166
JINLIPU	165 168
SHANSHUI	260 008
SHANSEN	248
INTEL	200
DIGITEC	201
OTHER BRAND	036 044 114 144 146 149 147 234 164 166 168 231 249 250 251 252 253 254 255 256 264 265 267 270 271 272
JIAN SHENG	104
CHINA TV	420-425 399 291 054 268 409 095 269 103 104 216 234 270-282 009 058 099 084 075 097 131 119 036 044 114 144 146 149 147 234 164 166 168 231 249-256 264 265 267 516 517 518 519

IMPORTED TV SET

Brand	Code
AIWA	009 057 058 168
AOLINPIKE	033 053 056 079
AKAI	033 053 056 079
Admiral	003 018 135 136 137 153 154 155
AKIRA	057 096 101 102 104 304 420 045
ANIS	033 053 055 056 073 078 079 086 092 108 114 115
AOC	000 010 014 089 091 128 129 130
Audinac	054 081 093 118
ASA	153 154 155
AWA	013 016 024 025 033 039 040 043 053 056 070 071 073 079 081 082 085 086 087 092 098 100 107 108 109 110 112 113 114 115 120 138 139 141 142
Bell&Howell	003 018 135 136 137
Beko	155 161
BPL	013 017 024 033 039 040 043 053 056 071 073 078 079 086 087 092 098 107 108 113 114 115 141 142 145
BSR	127 153 154 155
Blaupunkt	161
Bruns	034 060 061 080
CGE	034 060 061 080 153 154 155
CGM	161
Craiy	017 054 081 093 118
Clarivox	034 060 061 080 159
Fenner	013 016 024 025 039 040 043 070 071 082 085 087 098 100 107 109 110 112 113 120 138 139 141 142
FULI	047
Fisher	034 060 061 080 153 154 155
Finlux	013 024 034 039 040 043 060 061 070 071 080 082 085 087 098 100 107 109 110 112 113 138 139 141 142 153 154 155
Formeni-Phoenix	013 024 039 040 043 070 071 082 085 087 098 100 107 109 110 112 113 138 139 141 142 153 154 155
FUBIN	013 024 039 040 043 070 071 082 085 087 098 100 107 109 110 112 113 138 139 141 142
FIVE STAR	057 096 101 102
GOLDSTAR	009 019 023 024 040 043 098 140
GBC	007 013 016 025 034 039 060 061 070 072 080 082 085 100 109 110 112 120 138 139 142 153 154 155
GRUNDI	016 025 120 155 161
Goodmans	158
Gorenje	158 161
General Electric	001 021 022
LG	444 44 5 012 019 031 040 043 140
Hanseatic	013 024 039 070 082 085 100 109 110 112 138 139 142 153 154 155 160
HIKE	000 010 014 089 090 091 128 129 130
Hyper	013 016 024 025 039 040 043 070 071 082 085 087 98 100 107 109 110 112 113 120 138 139 141 142
HITACHI	000 006 007 008 010 014 015 027 048 167
HI-VISION TV	033 053 055 056 073 078 079 086 092 108 114 115
Hong XI	058
Hotel TV	153 154 155
HUODATEJI	001 017 032 047
IMPERIALCOWN	012 019 025 026 027 028 029 030 031 033 042 053 056 079
Europhon	034 060 061 080 153 154 155
ELBA	057 096 101 102
Decca	013 024 039 040 041 043 070 071 082 085 087 098 100 107 1O9 110 112 113 138 139 141 142
COKOA	013 024 039 040 043 070 071 082 085 087 098 100 107 109 110 112 113 138 139 141 142
THOMSON	450 451 034 060 061 074 080 160 205
Imperial	034 06 0 061 080 153 154 155
Interfank	013 024 039 040 043 070 071 082 085 087 098 100 107 109 110 112 113 138 139 141 142 153 154 155
Itt-Nokia	008 012 016 025 031 105 120 153 154 155
Igo	004
JC Penny	019
JIACAILI	016 025 028 033 053 056 079 124
JVC	470 440 004 089 161
KTV	054 081 093 118
Kaisui	017 145
Kennedy	153 154 155
Karcher	013 017 024 039 040 043 070 071 082 085 087 098 100 107 109 110 112 113 138 139 141 142 145
Lenco	016 025 032 120
Loewe opta	013 024 039 040 043 070 071 082 085 087 098 100 107 109 110 112 113 138 139 141 142
LXI(sears)	000 008 010 014 089 090 091 105 128 129 130
LUMINAR	122 123
MITSUBISHI	011 051
MASTARO	013 024 039 040 043 070 071 082 085 087 098 100 107 109 110 112 113 138 139 141 142
MECK	057 096 101 102
	034 060 061 080
Maranti	013 024 039 040 043 070 071 082 085 087 098 100 107 109 110 112 113 138 139 141 142
Matsui	041
Maximal	153 154 155
Metz	161
Mivar	034 060 061 080 153 154 155 161
Multisystem	013 024 039 040 043 070 071 082 085 087 098 100 107 109 110 112 113 138 139 142 141
Multited	034 060 061 080 161
Magnavox	013 024 039 040 043 070 071 082 085 087 098 100 109 110 107 112 113 138 139 141 142
Elman	034 060 061 080 153 154 155
Emerson	017 054 081 093 118
N E I	034 060 061 080
NIKON	009 057 058 168
Dual_Tec	034 060 061 080 153 154 155
Murphy(uk)	153 154 155
MGA	011 051
Neckerman	013 024 039 040 043 070 071 082 085 087 098 100 07 109 110 112 113 138 139 141 142 153 154 155 158 161
Nobiko	013 024 039 040 043 070 071 082 085 087 098 100 107 109 110 112 113 138 139 141 142
NEC	004 006 011 016 024 025 033 053 056 079 089 140 009
OCSN	005 049 094
OND	004
OCECO	016 025 054 081 093 118 120
Orion	006 013 024 039 040 041 043 070 071 082 085 087 098 100 107 109 110 112 113 138 127 139 141 142 153 154 155
Otto Versand	013 024 039 040 043 070 071 082 085 087 098 100 107 109 110 112 113 138 139 141 142153 154 155 158
Oceanic	034 060 061 080 153 154 155
POLYTRON	051 175 201 302 415 358 403 463 459 017 175 201 302 415 358 403 416-419 520-524
Philico	100 109 110 107 112 113 138 139 141 142
Pioneer	000 001 010 014 021 022 089 090 091 128 129 130 013 024 039 040 043 070 071 082 085 087 098 100 034 060 061 080
Palladium	034 060 061 080
Pioneer	007
Pilot	000 001 010 014 021 022 089 090 091 128 129 130 034 060 061 080
PANASONIC (NATIONAL)	001 002 014 015 020 021 022 059 066 156 233
PHILIPS	486 462 446 447 013 023 024 039 040 043 141 162 171
Quelle	013 024 039 040 041 043 070 071 082 085 087 098 100 107 109 110 112 113 138 139 141 412 153 154 155 161
Quasar	001 002 020 021 022 059 066 156
RCA	151
Rediffusion	034 060 061 080 153 154 155
RCF20	033 053 055 056 073 078 079 086 092 108 114 115
ROLSEN	000 010 014 089 090 091 128 129 130
REX	153 154 155 161
Roadstar	032
Radio shack	054 081 093 118
SONY	005 041 049 094 106 153 154 158 173 243
Saisho	041
SHARP	431 432 003 016 018 025 135 136 137
DALCO	131
SHERWOOD	016 025
SAMSUNG	487 460 441 442 443 008 011 016 021 024 025 033 037 039 040 043
SANYO	560 437 000 007 008 014 015 033 035 053 056 079 105 132 133 134 163 205
Salora	008 034 060 061 080 105 153 054 155
Sambers	016 025 033 034 037 050 053 056 050 061 073 078 079 080 086 092 108 114 115 120 122 123 161
Schneider	153 154 155 161
SEG	034 060 061 080
Seleco	153 154 155 161
Silver	033 053 056 073 078 079 086 092 108 114 115
Singer	034 060 061 080 153 154 155
Siesta	161
SIN MENG	104
SONY MAX	057 096 101 102
SUPERJACK	104
SUMO	017 201
SUPRA	033 053 055 056 073 078 079 086 092 108 114 115
TIANC HENG	033 053 055 056 073 078 079 086 092 108 114 115
TRON	033 053 055 073 078 079 086 092 108 114 115
TIANQIN	052
CIMA	057 096 101 102
DAEWOO	513 462 448 449 012 042 031
Contec	016 025 120 127
CTC clatronic	034 060 061 080
Trinitron	055 049 094
TOSHIBA	502 490 464 433 434 000 007 008 014 015 016 027 028 030 033 053 056 079 089 090 091 160
Taiwan	013 024 034 039 040 043 060 061 070 082 085 071 080 087 098 100 107 109 110 112 113 139 138 141
Tatung	013 024 034 039 040 041 043 060 061 070 071 080 082 085 087 098 100 107 109 110 112 113 138 139 141 142 153 154 155
Thom-Ferguson	033 034 053 056 060 061 073 078 079 080 086 092 108 114 115
Vher	000 010 014 089 090 091 128 129 130 144 153 154 155 161
VIDEO CON	033 053 055 056 073 078 079 086 092 108 114 115
WARUMAIA	012 031 042
FUJITSU	048
YOULANASI	011 023 024 040 043
YOUSIDA	009 016 025 057 058
255/500/1000	157
230CH	159
