Руководство / инструкция
Вы когда-нибудь задумывались, почему в одном помещении дышится легко, а в другом — тяжело, хотя температура одинаковая? Всё дело во влажности. Гигрометры ВИТ-1 и ВИТ-2 — это проверенные временем приборы, которые помогают контролировать этот параметр с высокой точностью.Практика показывает: правильный монтаж и регулярное обслуживание продлевают срок службы устройства в разы. Давайте разберёмся, как извлечь максимум из этого инструмента.
Назначение и принцип действия
Для чего предназначены приборы ВИТ
Гигрометры ВИТ-1 и ВИТ-2 измеряют относительную влажность и температуру воздуха в жилых, офисных и производственных помещениях. В отличие от термопар, здесь используется термометрическая жидкость — толуол или метилкарбитол. Это серьёзно повышает стабильность показаний при комнатных температурах.
Устройство имеет Сертификат об утверждении типа средств измерений. То есть вы получаете не просто «указатель», а поверенный инструмент для ответственных задач.
Конструкция и технические параметры
Из чего состоит гигрометр
Прибор собран на пластмассовом основании. На нём закреплены: температурная шкала с двумя капиллярами, резервуары термометров (один из них увлажняется фитилём), питатель с водой и металлическая психрометрическая таблица. Всё продумано для удобства считывания.
Фитиль из ткани опускается в питатель — так обеспечивается постоянное увлажнение «мокрого» термометра. Именно разность показаний «сухого» и «увлажнённого» капилляров позволяет рассчитать влажность.
Сравнение моделей ВИТ-1 и ВИТ-2
| Параметр | ВИТ-1 | ВИТ-2 |
|---|---|---|
| Диапазон влажности, % | 20...90 | 20...90 |
| Температурный диапазон для влажности, °С | 5...25 | 20...40 |
| Диапазон измерения температуры, °С | 0...25 | 15...40 |
| Цена деления шкалы, °С | 0,20 | 0,20 |
| Габариты, мм | 325×120×50 | 325×120×50 |
| Термометрическая жидкость | Толуол, метилкарбитол | |
Обратите внимание: ВИТ-1 оптимален для прохладных помещений, ВИТ-2 — для тёплых. Выбор модели зависит от условий эксплуатации. Это важно.
Меры безопасности при работе
Что запрещено делать категорически
Прибор содержит стеклянные элементы и токсичную жидкость. Соблюдайте три железных правила:
- Не подвергайте гигрометр резким ударам — при монтаже и в процессе использования
- Не протирайте шкалу и таблицу растворителями, кислотами или агрессивными жидкостями
- Не перегревайте устройство выше +60 °С — это приведёт к разрушению резервуаров
Если термометр разбился, толуол удаляйте горячей водой с моющими средствами. Работайте в проветриваемом помещении: жидкость огнеопасна и токсична. Тут есть подводные камни, лучше перестраховаться.
Подготовка к работе: пошаговый алгоритм
Установка и заправка питателя
- Распакуйте прибор, сверьте комплектность с паспортом
- Снимите питатель, заполните его дистиллированной водой (погружая запаянным концом вниз)
- Установите питатель так, чтобы от края до резервуара было ≥20 мм, фитиль не касался стенок
- Смочите фитиль и резервуар «увлажнённого» термометра перед фиксацией
Важный нюанс: используйте только дистиллированную или кипячёную (≥15 минут) воду, охлаждённую до комнатной температуры. Водопроводная вода оставит налёт — и показания «уплывут».
Размещение гигрометра в помещении
Установите прибор вертикально, на уровне глаз. В зоне измерения не должно быть:
- Вибраций и сквозняков
- Источников тепла или холода, создающих перепад >2 °С между резервуарами
- Прямых солнечных лучей
Минимальное время выдержки в измеряемой среде — 30 минут. Не спешите: термометрам нужно время на стабилизацию.
Порядок снятия показаний
Техника отсчёта по термометрам
Глаз должен находиться на уровне мениска жидкости — так вы избежите параллакса. Сначала быстро зафиксируйте десятые доли градуса, затем целые значения. Точность — до 0,1 °С.
Введите поправки из паспорта путём алгебраического сложения. Если нужной поправки нет — используйте линейное интерполирование между двумя ближайшими значениями. Это несложно, если делать последовательно.

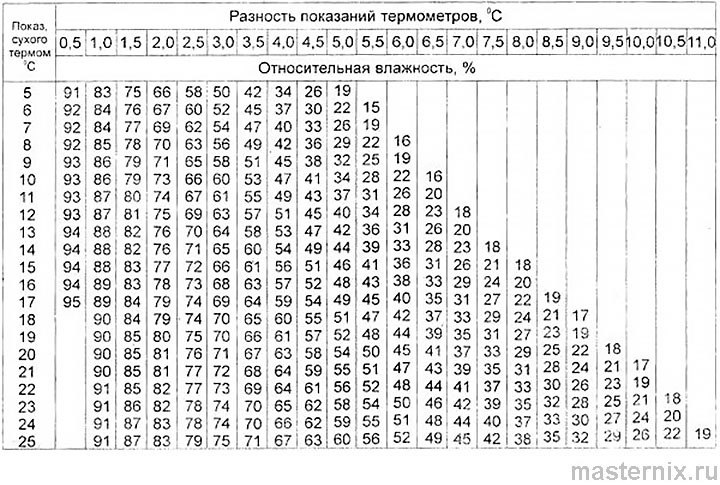

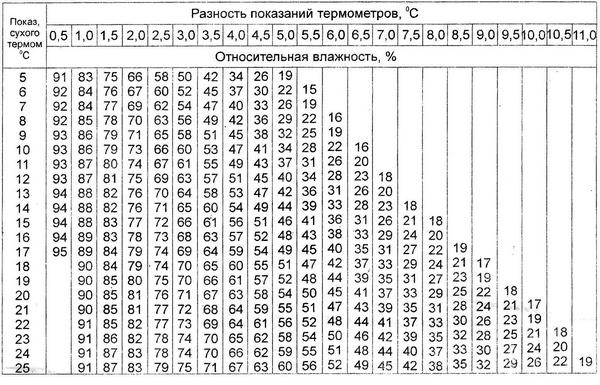

Расчёт влажности по психрометрической таблице
Алгоритм определения относительной влажности
Вычислите разность показаний «сухого» и «увлажнённого» термометров. Затем найдите в таблице пересечение:
- Строка: температура по «сухому» термометру
- Столбец: разность температур
Значение на пересечении — искомая относительная влажность. Если точного значения нет в таблице, примените интерполирование. Например, при увеличении разности на 0,5 °С влажность падает на 4,0% → на 0,1 °С падение составит 0,8%. Простая математика, но критичная для точности.
Скорость аспирации (вертикального воздушного потока) должна составлять 0,5–1,0 м/с. Измеряйте её анемометром крыльчатым У5 ГОСТ 6376-74 непосредственно под гигрометром. Округляйте результат до десятых по правилам арифметики.
Техническое обслуживание: фитиль и вода
Замена и уход за фитилём
Фитиль должен быть чистым, мягким и влажным. При запылённости до 5 мг/м³ меняйте его раз в две недели, при большей — по мере загрязнения.
Алгоритм замены:
- Удалите старый фитиль, протрите резервуар тампоном с тёплой водой
- Возьмите новый фитиль (60 мм, шнур-чулок хлопчатобумажный арт. 494 ОСТ 17-184-75)
- Смочите его, натяните на резервуар, завяжите ниткой над резервуаром (конец ≥7 мм)
- Затяните верхнюю петлю туго, нижнюю — свободно, чтобы не нарушить капиллярный подъём
Допускается использование хлопчатобумажной ткани ГОСТ 29298-92 или ГОСТ 8474-80. Перед пошивом ткань обработайте: стирка с содой (10 г/л), кипячение 1,5–2 часа, многократное полоскание, сушка, глажка.
Требования к воде в питателе
Всегда используйте дистиллированную воду ГОСТ 6709-72. Доливайте заблаговременно — сразу после измерений или минимум за 30 минут до начала. Кипячёная вода допустима, но только после 15-минутного кипячения и охлаждения.
Характерные неисправности и методы устранения
Что делать при поломках
Стекло — хрупкий материал. Оберегайте прибор от падений. При разрушении питателя замените его: удалите осколки, вставьте новый, закрепите.
Разрывы термометрической жидкости — устранимая неисправность. Устраняйте их согласно п. 7.1 паспорта Мб 2.844.ОООПС. Обычно достаточно аккуратно прогреть капилляр — жидкость восстановит целостность.
Правила хранения и транспортировки
Условия для долгой службы
Храните приборы в закрытых сухих помещениях, вертикально или с наклоном согласно маркировке 【ВЕРХ】. Температурный режим: 0...+40 °С. Не размещайте ближе 1 м от отопительных приборов.
Транспортировка допустима любым видом транспорта при -50...+40 °С. Соблюдайте правила перевозки хрупких грузов — вибрация губительна для стеклянных элементов.
Поверка и метрологическое обеспечение
График и методы поверки
Гигрометр проходит первичную поверку при выпуске и периодическую — раз в два года. Методика регламентирована МИ-737-83 【Гигрометр психрометрический типа ВИТ. Методы и средства поверки】.
Сведения о поверке фиксируются в паспорте. Не игнорируйте этот пункт: просроченная поверка аннулирует юридическую силу показаний. Это особенно важно для лабораторий и производственного контроля.
