Инструкция реле напряжения TOMZN DDS238-VAP-63

Особенности реле DDS238-VAP-63A

Широкий диапазон рабочего напряжения - 85-300 В
Защита от повышенного и пониженного напряжения;
Защита от перегрузки по току;
Скорость срабатывания защиты настраивается от 0,1 с;
Функции вольтметра, амперметра, ваттметра и счётчика электроэнергии;
Точность измерения напряжения и силы тока 0,5%;
Собственное энергопотребление < 0,5 Вт;
Точность учета электроэнергии 1 класс;
Можно восстановить питание нагрузки автоматически или вручную;
Можно установить задержку подключения нагрузки после восстановления характеристик напряжения;
Устройство имеет молниезащиту для себя (варистор)
Может использоваться как обычный выключатель
Может использоваться как циклический переключатель (таймер)
Режим подсветки не является обязательным, удобно для выбора сцены пользователем

❗👉➨ Примечание: Устройство не имеет встроенной батареи. Если внешний источник питания будет отключен, время цикла начинается с 0.

.

Основные технические характеристики

Входное рабочее напряжение 85 ~ 300 В (50/60Гц)
Диапазон защиты от перенапряжения и пониженного напряжения - 85-300 В (по умолчанию 170–270 В)
Номинальная частота 50/60Гц
Диапазон защиты от перегрузки по току - 1-63 А (по умолчанию 40A);
Задержка: после включения реле 2-225с (по умолчанию 2с), включение нагрузки 1-512с (по умолчанию 2с), отключение по напряжению и току 0.1-60с
Максимальный ток нагрузки 63 А;
Потребляемая мощность – менее 1 Вт;
Диапазон отображения активной энергии 0 ~ 9999,9кВтч
Диапазон рабочих температур от -20 до +70 °C.
Точность измерения напряжения / тока / активной мощности +0,5%
Точная активная энергия +1% (IEC62053-21)
Рабочая температура -25 ~ +70
Ресурс срабатывания более 30000 циклов

Общее описание

Многофункциональное защитное устройство типа DDS238-VAP предназначено для измерения однофазной двухпроводной активной энергии переменного тока и используется для защиты от перенапряжения, защиты от пониженного напряжения и перегрузки по току. В случае сбоя перенапряжения, пониженного напряжения или перегрузки по току в линии, это реле может мгновенно отключить нагрузку для предотвращения сгорания электрического оборудования.

Значения перенапряжения, пониженного напряжения и перегрузки по току этого продукта могут быть настроены вами самостоятельно и могут быть отрегулированы в соответствии с местными практическими условиями. Это продукт с длительным сроком службы с преимуществом высокой стабильности, высокая перегрузочная способность, низкие потери мощности и широкий диапазон рабочего напряжения.

Функции реле TOMZN DDS238-VAP

➠ ЖК-дисплей с подсветкой, может отображать напряжение (V), ток в реальном времени (A), активную мощность (Вт), общую активную энергию (кВт/ч).
➠ ЖК-дисплей кВт/ч (4 цифры + 1 десятичный знак), двунаправленное измерение общей активной энергии, обратное измерение активной энергии в общей активной энергии.
➠ При защите от перенапряжения, от пониженного напряжения и от перегрузки по току, можно выбрать режим автоматического повторного включения или ручной режим повторного включения.
➠ В случае сбоя по перенапряжению, сбоя при пониженном напряжении или перегрузки по току в однофазной линии, РН может отключить питание линии и может автоматически восстановить подключение линии через установленное время после восстановления напряжения до нормального состояния.
➠ В случае переходного перенапряжения в линии РН может защитить оборудование от неправильной работы.
➠ В случае, если линия подвергается нестабильному напряжению или внезапному отключению питания и включению питания из-за ослабленного соединения и других неисправностей, РН отключит линию.
➠ Когда напряжение в линии достигает максимального значения, само РН не будет повреждено.
➠ В режиме защиты от перегрузки по току вы также можете выбрать защиту от активной нагрузки (предел чистой резистивной нагрузки), которая используется для электрической безопасности квартир и студенческих общежитий.*
➠ Вы можете выбрать схему циклического включения / выключения нагрузки на выходе.
➠ Светодиодная индикация защиты от перенапряжения, от пониженного напряжения и перегрузки по току.
➠ Разнообразные сценарии для срабатывания защиты, вы можете в любое время отключить любую защиту от перенапряжения, от пониженного напряжения и перегрузки по току.

..

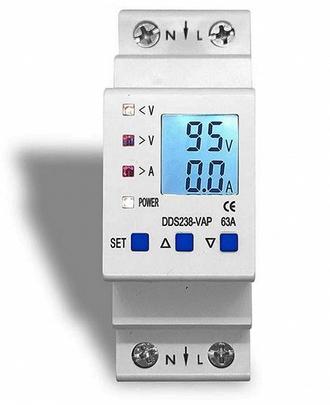

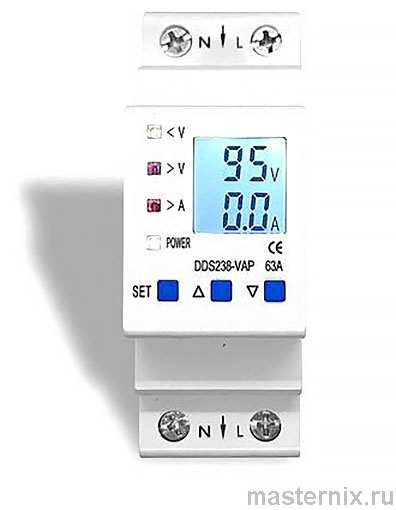

ЖК-дисплей и настройка режима

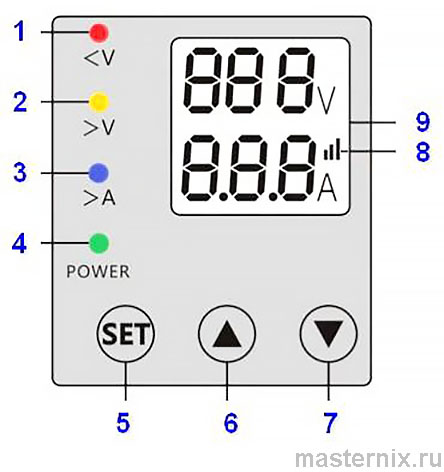

1. Индикация защиты от пониженного напряжения
2. Индикация защиты от перенапряжения
3. Индикация защиты от перегрузки по току
4. Индикация включения питания
5. Кнопка настройки
6. Кнопка вверх
7. Кнопка вниз
8. Индикатор потребляемой мощности *
9. LCD дисплей

* Индикатор кВт/ч мигает в зависимости от подключенной нагрузки (чем больше нагрузка, тем чаще мигает)

Режим работы и инструкция по отображению кода

Код	Настройка параметров	Деф.	Мах.	Min.	Описание
dE	Функциональный режим	1	7	1
dEl	Режим 1				Защита от перенапряжения, пониженного напряжения и перегрузки по току, автоматическое отключение / включение. Применение: основной режим защиты.
dE2	Режим 2				Защита от перенапряжения, пониженного напряжения и перегрузки по току, автоматическое отключение / ручное включение (кнопки вверх/вниз нажать одновременно два раза по истечению времени задержки). Применение: если есть риск выхода из строя оборудования при автовключении в отсутствии наблюдателей.
dE3	Режим 3				Отключить функции защиты от перенапряжения, пониженного напряжения и перегрузки по току, нагрузка всегда отключена. Применение: при ремонтных работах.
dE4	Режим 4				Отключить функции защиты от перенапряжения, пониженного напряжения и перегрузки по току, нагрузка всегда включена. Применение: какое-то оборудование не должно быть случайно обесточено
dE5	Режим 5, ед секунда	5	999	1	Отключить функции защиты от перенапряжения, пониженного напряжения и перегрузки по току, нагрузка включается / отключается циклически (Таймер). Применение: в теплицах, оранжереях, птичниках, инкубаторах… для вкл/выкл света, нагревателей.
dE6	Режим 5, ед минута	5	999	1
dE7	Режим 5, ед час	5	999	1
b9	Режим подсветки	2	2	1	1 - горит всегда, 2 - будет гореть 30 секунд после последнего нажатия кнопки и откл
SS	Задержка ВКЛючения нагрузки после включения питания	2с	255с	2с	ВКЛючение нагрузки при повторном включении питания устройства
Uo	Значение защиты по перенапряжению	270V	300V	85V	Если значение превысит этот диапазон, загорится индикатор и включится эта функция защиты (можно отключить off)
UoH	Значение восстановления по перенапряжению	265V	300V	85V	Это значение должно быть меньше значения зашиты от перенапряжения или оно будет установлено по умолчанию как значение защиты от перенапряжения -5 В при сохранении. Нагрузка включится когда напряжение станет ниже этого значения.
UL	Значение защиты при пониженном напряжении	170V	300V	85V	Если значение превысит этот диапазон, загорится индикатор и включится эта функция защиты (можно отключить off)
ULH	Значение восстановления при пониженном напряжении	175V	300V	85V	Это значение должно быть больше значения защиты от пониженного напряжения или оно будет установлено по умолчанию как значение защиты от пониженного напряжения +5 В при сохранении
SU	Задержка ОТКЛючения по пере/пониженному напряжению	Зс	60с	0.1с	Это означает, если неисправность не устранилась за это время, то ОТКЛючит нагрузку.
Io	Значение защиты от перегрузки по току	80А	80 А	1 А	Если значение превысит этот диапазон, загорится индикатор и включится эта функция защиты (можно отключить off)
IC	Значение защиты от плохой нагрузки (предел чистой резистивной нагрузки)*	0.5 А	5 А	0.5 А	Если значение превысит этот диапазон, загорится индикатор и включится эта функция защиты (можно отключить off)
SI	Задержка ОТКЛючения от перегрузки по току	Зс	60с	0.1с	Это означает, если неисправность не устранилась за это время, то ОТКЛючит нагрузку.
SH	Задержка ВКЛючения нагрузки после отключения защитой по току	60с	512с	1с	Это означает, что по истечению этого времени РН снова ВКЛючит нагрузку, но если перегрузка не устранена, снова выключит (учитывая время задержки)
oP	Время ОТКЛючение (после включения) цикл в режимах 5/6/7	5	999	1	Единица времени отличается в режимах 5/6/7 (сек/мин/час)
CL	Время ВКЛючение (после выключен) цикл в режимах 5/6/7	5	999	1	Единица времени отличается в режимах 5/6/7 (сек/мин/час)
Erl	Последние 5 записей защиты		5	1	До пяти записей, показывающих причину включения защиты 1 - защита от перенапряжения 2 - защита от пониженного напряжения 3 - защита от перегрузки по току 4 - защита от резистивной нагрузки 5 - сбой РН

❗👉➨ Примечание 1: Значение защиты от пониженного напряжения должно быть меньше значения восстановления от перенапряжения, иначе оно восстановит заводские настройки.

❗👉➨ Примечание 2: В режиме настройки все режимы с 1 по 7 могут отображать режим работы, режим подсветки, время задержки при включении нагрузки после включения питания, но следующий дисплей будет отличаться в зависимости от режима работы.

Руководство по эксплуатации

1 Нажмите и удерживайте кнопку «Set» в течение 3 секунд, чтобы войти в режим настройки. Если удерживать кнопку настройки нажатой, можно выбрать другой режим работы. Изменение значений параметров производится нажатием кнопок «вверх» или «вниз», чтобы увеличить или уменьшить значение. Если удерживать клавишу «вверх» или «вниз», значение будет быстро увеличиваться или уменьшаться.

2 В режиме настроек удерживайте нажатой кнопку «Set» в течение 3 секунд. Параметры сохранятся и устройство перейдет к нормальному состоянию дисплея. Настройки вступают в силу при выходе из меню настроек. Если вы не производили какую-либо операцию более 30 секунд, устройство также вернется к нормальному состоянию дисплея. В режиме настроек нажать одновременно обе кнопки вверх/вниз, появится надпись END, все настройки вернутся к заводским!

3 При нормальном состоянии экрана, можно отображать напряжение-ток / активную энергию / активную мощность шаг за шагом, нажимая клавишу вверх или вниз.

4 После того, как произойдет защитное выключение, для повторного включения нагрузки, нужно два раза нажать обе кнопки, дождавшись когда время задержки истечет.

5 В режиме настроек, чтобы проверить последние пять записей причины защиты (Er1-Er5) обратитесь к последнему пункту меню. Цифра 1 означает защиту от перенапряжения, 2 означает защиту от пониженного напряжения, 3 означает защиту от перегрузки по току, 4 означает защиту от резистивной нагрузки, 5 - прочие ошибки.

❗👉➨ В случае отключения РН от сети, все коды сбрасываются в 0!

6 В режиме настроек 3 и 4 все функции защиты будут отключены. Устройство функционирует в качестве обычного переключателя для поддержания выходной нагрузки включенной или выключенной.

7 В режиме настроек 5/6/7 все функции защиты будут отключены. Устройство работает только как обычный выключатель для поддержания выходной нагрузки включение / выключение в цикле.

ЖК-дисплей

Нормальный режим

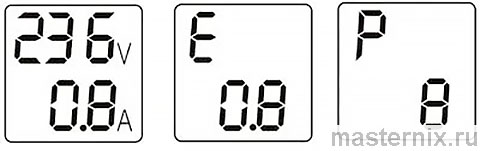

На главном экране можно включить три варианта отображения: вольты/амперы, ватты или потребленную энергию.

1 - VA среднеквадратичные напряжение и ток (В-А)
2 - E общая активная энергия (кВт/ч)
3 - P среднеквадратичная активная мощность (Вт)

Функциональный режим (режим настройки)

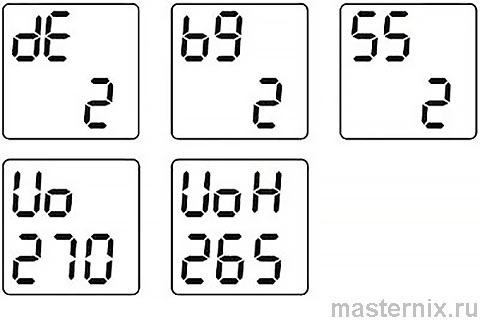

1 - dE функциональный режим 2
2 - b9 режим подсветки 2
3 - SS задержка 2 с при включении нагрузки после включения питания
4 - Uo защита от перенапряжения свыше 270В
5 - UoH восстановление работы после защиты от перенапряжения при 265В

6 - UL защита от низкого напряжения 170 В
7 - ULH восстановление низкого напряжения 175 В
8 - SU если сбой напряжения выше / ниже в течение последних 3 с, выходная нагрузка выключается
9 - Io защита от перегрузки по току 40А
10 - IC защита 3А от активной нагрузки (предел чистой резистивной нагрузки)

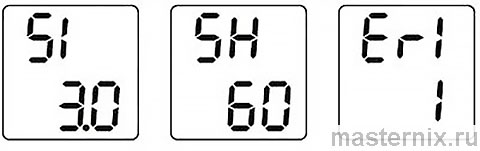

11 - SI если перегрузка по току длится 3 секунды, выходная нагрузка выключается
12 - SH задержка 60 секунд для восстановления нагрузки после срабатывания защиты
13 - журнал последних пяти ошибок Er1-Er5. Er1 - последняя ошибка, 1 - причина срабатывания защиты

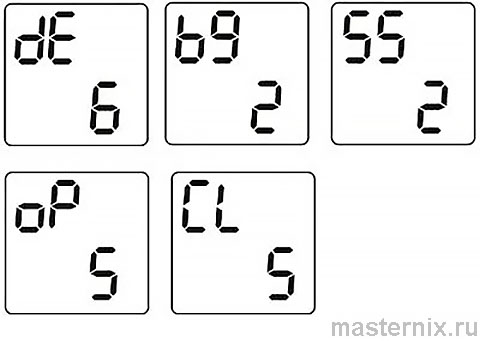

Функциональный режим s5/6/7

1- dE функциональный режим 6
2- b9 режим подсветки 2
3- SS задержка 2 с при включении нагрузки после включения питания
4- oP выключить через 5 минут (после включения)
5- CL включить через 5 минут (после выключения)

Установка

Реле напряжения TOMZN DDS238-VAP может быть установлено на стандартную DIN-рейку 35 мм. Его следует устанавливать в водонепроницаемом боксе внутри или снаружи помещения. Продукт должен быть установлен полностью в соответствии со схемой подключения на крышке клемм. Рекомендуем использовать медь в качестве ведущего провода для подключения. Все винтовые клеммы должны быть хорошо затянуты.

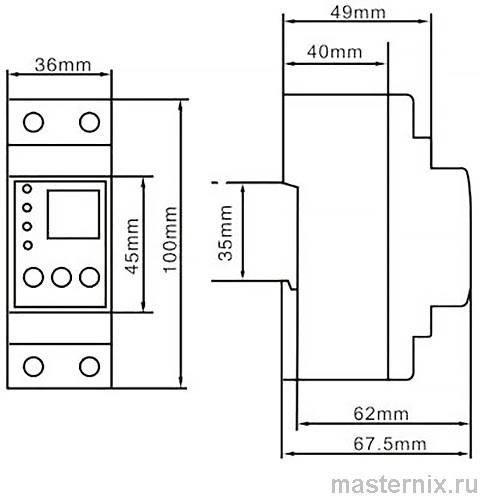

Установочные размеры

Схема электрических соединений

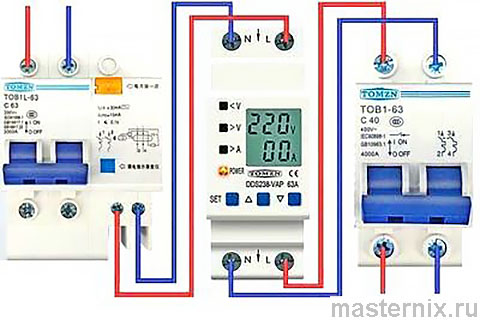

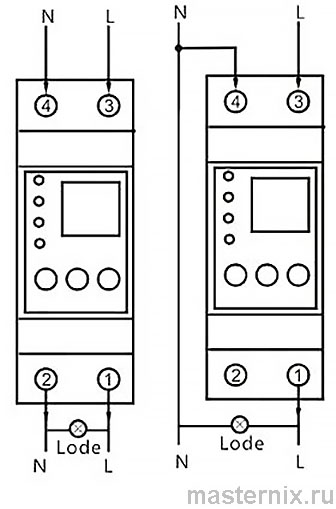

Проводное соединение должно быть подключено в соответствии с приведенной выше схемой, одним из 2-х вариантов.

Меры безопасности

Вход и выход должны быть подключены на основе маркировки реле напряжения. (При этом ток нагрузки должен быть меньше защитного тока РН.)

Нейтральная линия N должна быть правильно и надежно подключена, в противном случае устройство может не работать нормально.

Перед включением, пожалуйста, внимательно проверьте правильность подключения, соответствует ли нагрузка защитному току изделия и затянут ли крепежный винт, в противном случае устройство может быть повреждено.

После включения устройства не прикасайтесь к деталям под напряжением, чтобы избежать поражения электрическим током.

Это устройство должно работать совместно с автоматическим выключателем для защиты от короткого замыкания; в противном случае устройство может не иметь возможности реализовать защиту по предельной нагрузке в случае короткого замыкания на входе или на выходных клеммах.

Поскольку устройство имеет функцию автоматического сброса, после срабатывания защиты, реле подключит напряжение на нагрузку повторно. Необходимо отключить нагрузку (электрический прибор) и проверить цепь. В противном случае устройство будет часто подключаться и отключаться от нагрузки. Наконец, реле или его цепь могут быть сожжены из-за частых перегрузок и отключений в течение длительного времени.
