Инструкция по эксплуатации Паяльной станции с феном и терморегулятором, цифровым дисплеем и антистатической защитой

Благодарим вас за выбор нашей продукции, перед началом эксплуатации, пожалуйста, внимательно прочтите данное руководство.

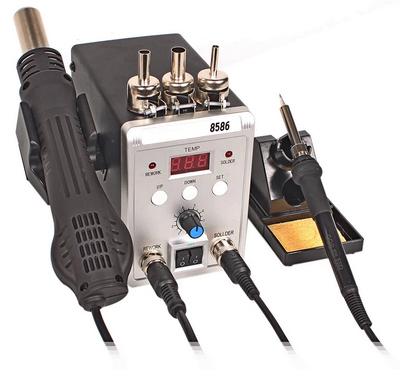

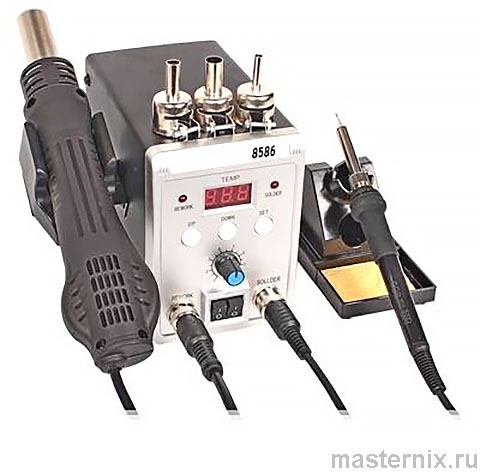

Sumsour 8586 - это инструмент для пайки радиодеталей, который идеально сочетает в себе термофен и паяльник. Он не только прост и удобен в эксплуатации, но и значительно экономит пространство.

.

Правила техники безопасности

При использовании данного устройства необходимо соблюдать следующие меры предосторожности, чтобы избежать поражения электрическим током, нанесения ущерба людям, возникновения пожара и т.д.

1. В целях обеспечения безопасности людей вы должны использовать детали или принадлежности, которые сертифицированы или рекомендованы заводом-изготовителем; в противном случае это приведет к серьезным последствиям.

2. Ремонт данной станции должен производиться квалифицированными специалистами или назначенным нами лицом.

3. В данном устройстве используется трехпроводная вилка заземления, ее следует подключать к розетке с тремя отверстиями для заземления. Не меняйте розетку или незаземленный адаптер, что может привести к плохому заземлению.

4. Будьте осторожны, так как он эксплуатируется при высокой температуре, превышающей 400°C. Не используйте его вблизи легковоспламеняющихся и взрывоопасных газов и предметов, так как наконечник и выходящий из него воздух очень горячие, что может привести к ожогам людей. Не прикасайтесь к нагревательному элементу и не распыляйте горячий воздух на людей.

5. Когда паяльная станция горячего воздуха начнет работать, не покидайте своего поста.

6. Когда она начнет работать, не устанавливайте форсунку, пока нагревательная труба и форсунка не остынут.

7. Пожалуйста, следите за тем, чтобы на входе и выходе не было сквозняков.

8. После использования не забудьте охладить устройство. Вставьте паяльник в держатель. Когда паяльная станция находится в режиме ожидания, вы можете отключить питание.

9. Не используйте жало паяльника ни для чего, кроме пайки. Не используйте стол для отряхивания паяльника для удаления остатков флюса, который может сильно повредить устройство.

10. Во время пайки наконечник будет дымиться. Пожалуйста, обеспечьте вентиляцию рабочей среды.

Описание

Паяльная станция Sumsour 8586 может быть использована для ремонта печатных плат BGA SMD мобильных телефонов. Она оборудована термовоздушным нагревателем и паяльником. Цифровой ЖК-дисплей точно показывает температуру фена и паяльника. Станция обладает чрезвычайно низким уровнем шума и компактной конструкцией, интеллектуальной функцией самотестирования, что обеспечивает безопасную работу. Функция автоматического охлаждения продлевает срок службы обогревателя и защищает воздухонагреватель.

Характеристики устройства

➠ Многофункциональная интегрированная система обслуживания при распайке, объединенная с паяльной станцией.
➠ Ядро всей машины управляется микрочипом для обеспечения точности и стабильности температуры паяльной станции, а не просто комбинируется двумя устройствами.
➠ Точное цифровое отображение текущей рабочей температуры и условий эксплуатации
➠ Температура паяльной станции и паяльника регулируется кнопками в соответствии с потребностями различных рабочих мест.
➠ Две части станции могут работать раздельно.
➠ Интуитивно понятная функция индикации неисправностей.

..

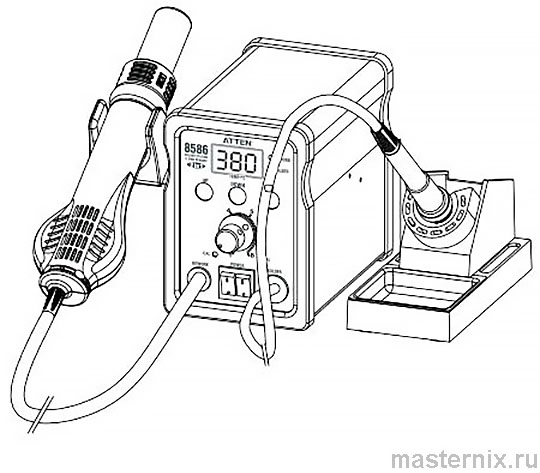

Внешний вид паяльной станции 8586

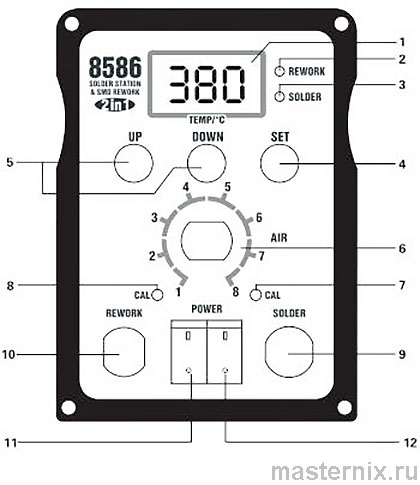

Передняя панель и органы управления

1. Дисплей температуры
2. Индикатор статуса дисплея температуры фена для поверхностного монтажа
3. Индикатор статуса дисплея температуры паяльника
4. Кнопка переключения режима
5. Кнопка регулировки температуры
6. Регулятор объема горячего воздуха фена для поверхностного монтажа
7. Коррекция температуры паяльника
8. Коррекция температуры фена для поверхностного монтажа
9. Выход паяльника
10. Выход станции фена для поверхностного монтажа
11. Переключатель нагрева фена для поверхностного монтажа
12. Переключатель нагрева паяльника

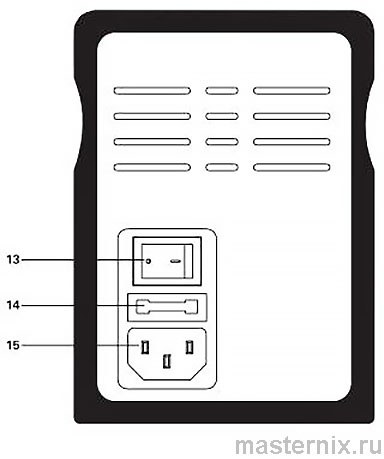

Задняя панель

13. Выключатель питания
14. Предохранитель
15. Сетевой разъем кабеля питания

Технические характеристики

Номинальное напряжение: AC220V ± 10%50 Гц
Мощность: 750 Вт (макс.)

Фен

Рабочее напряжение: 220 В переменного тока ± 10% 50 Гц
Выходная мощность: 700 Вт
Диапазон температур: 100°С-500°С
Стабильность температуры: ±5°C
Расход воздуха: 120 л/мин (макс.)

Паяльньник

Рабочее напряжение: AC 26 В 50 Гц
Выходная мощность: 50 Вт
Диапазон температур: 200°С-480°С
Стабильность температуры: ±2% (в статике)
Сопротивление заземления: <2 Ом
Напряжение заземления: < 3 мВ

Инструкции по эксплуатации

1.Установка

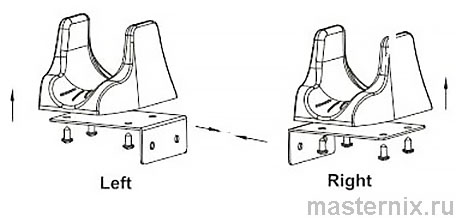

При первом использовании новой станции необходимо установить раму ручки, как показано на рисунке ниже: В соответствии с вашими привычками (справа или слева). Закрепите держатель паяльника на Г-образном кронштейне завинтив четыре винта.

Закрепите Г-образный кронштейн с держателем на левую или правую сторону корпуса станции. Для этого выверните два винта из боковой поверхности станции, приложите Г-образный кронштейн к корпусу станции так, чтобы крепежные отверстия совпали. Вставьте два винта в отверстия кронштейна и прикрутите его к корпусу. Установите компоненты в держатель и проверьте, подходят ли они друг другу.

2. Включите питания

После подключения кабеля питания включите главный выключатель питания на задней панели устройства. В случае, если два термовыключателя выключены, светодиодный дисплей показывает, что паяльная станция находится в состоянии ожидания "--1".

3. Включите

Включите термовыключатель, на светодиодном дисплее отобразятся текущие значения простоя. Через три секунды отобразится фактическое рабочее состояние. В то же время на тепловом канале загорятся индикаторы.

4. Прекратите работу

Выключите термовыключатель текущего рабочего канала, он перестанет нагреваться. Если ранее светодиод отображал рабочее состояние одного канала, то теперь он показывает рабочее состояние другого канала или состояние ожидания.

5. Выключите устройство

После использования не забудьте охладить устройство. Вам следует положить ручку на полку. Когда устройство находится в режиме ожидания, вы можете отключить питание, что продлит срок службы паяльной станции. Если вы не пользуетесь устройством, вам следует выключить тепловой выключатель и главный выключатель питания на задней панели.

6. Переключение режима отображения цифрового дисплея

При подключенном питании нажмите на кнопку “SET” для переключения между двумя каналами, и на подключенном канале загорятся индикаторы.

7. Настройка температуры

После подключения питания, если на дисплее отображается нужное вам состояние, вы можете напрямую нажать на кнопки “вверх” или “вниз”, чтобы изменить температуру этого канала. Если выбран не тот канал, вам следует нажать кнопку “SET”, затем нажать “ВВЕРХ" или “ВНИЗ" шнур для изменения температуры.

Выполните настройки, через три секунды на дисплее отобразится фактическое рабочее состояние.

8. Режим ожидания фена

Фен включается и отключается автоматически при помощи датчика положения. Если вы временно не используете это устройство, пожалуйста, положите ручку на держатель, устройство отключит подачу горячего воздуха. Когда температура ниже °С, станция переходит в режим ожидания.

Теперь на светодиодном дисплее отображается состояние паяльной станции и фена. Если устройство перейдет в рабочее состояние, дисплей автоматически перейдет в отображение состояния паяльника и фена, в противном случае на нем отобразится "SLP" - состояние ожидания.

9. Запуск с последними настроками

В режиме ожидания, дисплей не отображает состояние ни одного из двух каналов. Светодиодный дисплей показывает рабочее состояние паяльника и фена и восстанавливает последние настройки, если вы снова возмете ручку инструмента паяльной станции.

10. Описание символов дисплея

Дисплей “--1” означает, что паяльная станция частично не запускается из-за отключения нагревательного шнура.
Дисплей “SLP” означает, что паяльная станция переходит в режим ожидания.
Дисплей “--2” означает, что паяльная станция частично не запускается из-за отключения нагревательного шнура.
Дисплей “S-E" означает, что что-то не так с датчиком рабочего канала, поэтому устройство перестает выдавать сигнал.
Дисплей “H-E" означает, что нагревательные элементы канала могут быть частично повреждены.

Нижняя десятичная точка дисплея:
горит - что означает нагрев;
погасла - что означает прекращение нагрева;
мигает - означает, что температура, по крайней мере, в одном канале стабильна.

11. Корректировка температуры

Вам следует скорректировать температуру после замены нагревательных элементов или наконечника паяльника. Когда вы корректируете температуру, пожалуйста, используйте подходящую отвертку, вставьте ее в соответствующее отверстие “CAL", затем поверните для точной настройки влево или вправо.

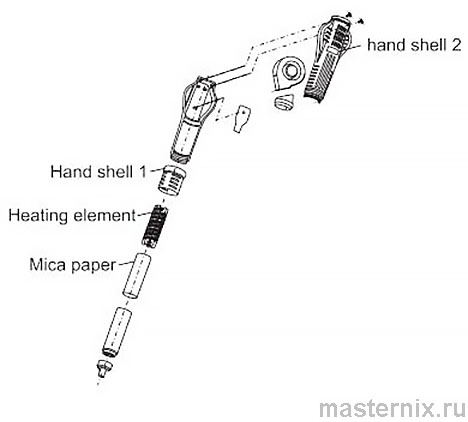

Замена нагревательного элемента термофена

Замените нагревательный элемент после того, как он остынет при полностью отключенном питании.

Шаг 1. Ослабьте два крепежных винта рукоятки
Шаг 2. Снимите корпус рукоятки 1, а затем корпус рукоятки 2.
Шаг 3. Аккуратно снимите вентилятор, вывернув фиксирующий винт на плате с подключенным проводом.
Шаг 4. Переверните плату и отсоедините соединительный провод нагревательного элемента, обратите внимание на положение соединительного провода.
Шаг 5. Выньте поврежденный нагревательный элемент из стальной трубки и замените его. В соответствии с противоположным методом установите ручку правильно.

Замена нагревательного элемента паяльника

➠ Нагревательный элемент паяльной станции можно заменить только после отключения питания и охлаждения нагревательного элемента.

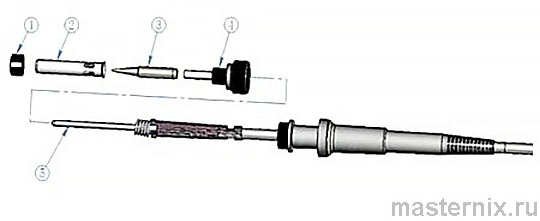

•Как показано на рисунке, после отвинчивания гайки (1) снимите кожух из нержавеющей стали (2) и наконечник паяльника (3), затем отвинтите крепежное основание (4) и распаяйте нагревательный элемент (5).

➠ Установите ручки в соответствии с процедурой, обратной демонтажу.

Комплектность поставки

Основное устройство и подставка паяльника - 1 шт
Рамка для ручки - один комплект
Паяльник - 1 шт
Держатель для фена - 1 шт
Шнур сетевой - 1 шт
Инструкция по эксплуатации - 1 шт
