Инструкция по эксплуатации Динамометрического ключа для левой и правой резьбы Модели KING TONY 34423-1A, 34423-2A

Работа с ответственными резьбовыми соединениями требует ювелирной точности. Перетянули болт — резьба сорвана, недотянули — узел разболтается. Динамометрический ключ KING TONY щелчкового типа решает эту проблему: вы заранее задаёте момент срабатывания, а механизм сам «сообщит» щелчком, когда цель достигнута. Никаких догадок, только факты.

Особенность предельных ключей — не нужен визуальный контроль шкалы в процессе затяжки. Это критично важно в тесных моторных отсеках, где каждый сантиметр на счету. Трещоточный механизм ускоряет работу, а реверс позволяет крутить гайки с любой резьбой.

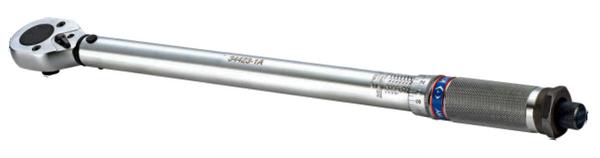

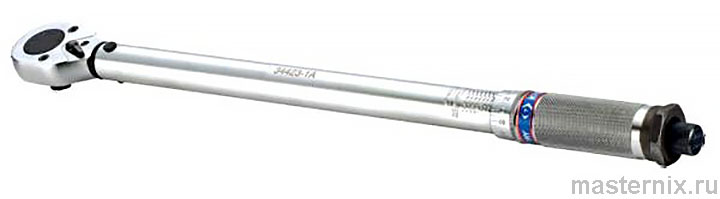

Рис. 1. Комплект поставки динамометрического ключа KING TONY

Для каких задач создан щелчковый ключ

Область применения и преимущества конструкции

Инструмент предназначен для сборки узлов, где важен точный момент затяжки: головка блока цилиндров, подвеска, колёсные диски, элементы трансмиссии. Щелчковый тип срабатывания исключает человеческий фактор — вы слышите и чувствуете момент достижения заданного значения.

Трещотка экономит время: не нужно снимать ключ после каждого оборота. А возможность работы «вслепую» делает его незаменимым в труднодоступных зонах, где стрелочные индикаторы просто не видны.

Комплектация и маркировка корпуса

В заводскую упаковку входит сам ключ, паспорт производителя с техническими данными и прочный пластиковый футляр для хранения. На корпусе нанесены модель, название завода-изготовителя и уникальный серийный номер — это важно для гарантийного обслуживания.

Точность и диапазон: сравнение моделей 34423-1A и 34423-2A

Сводная таблица технических параметров

Выбор модели зависит от задач: 34423-1A покрывает большинство автомобильных операций, а 34423-2A нужен для тяжёлой техники и узлов с высокими моментами затяжки. Погрешность 4% — отличный показатель для инструмента этого класса.

Устройство механизма и принцип срабатывания

Конструктивные элементы и их функции

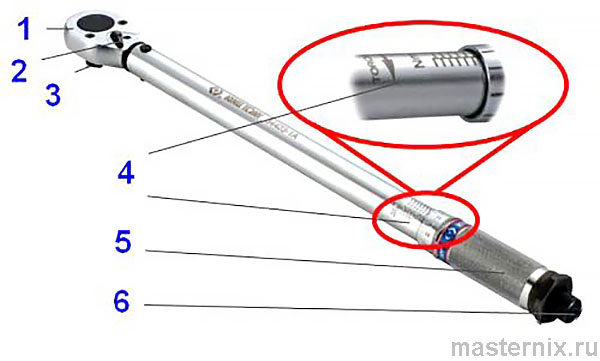

Рис. 2. Основные компоненты динамометрического ключа

Ключ состоит из корпуса с предельным механизмом, рукоятки с рифлением против проскальзывания, шкалы установки момента, фиксатора и головки с трещоткой. Переключатель реверса на головке позволяет работать с правой и левой резьбой — удобно при обслуживании разных узлов.

Внутри корпуса спрятан механизм регулировки: он «отслеживает» приложенное усилие и в момент достижения заданного значения издаёт чёткий щелчок. Это сигнал: стоп, момент достигнут, дальше крутить не нужно.

Как работает предельный механизм

При приложении силы к рукоятке энергия передаётся через калиброванную пружину. Когда момент достигает установленного порога, механизм «сбрасывает» нагрузку — вы слышите щелчок и чувствуете лёгкий провал. Это защита от перетяжки, встроенная в сам инструмент.

Правила безопасности: что категорически запрещено

Требования к условиям работы и экипировке

Не используйте ключ в пожароопасных помещениях — искра от металла может стать причиной возгорания. Всегда занимайте устойчивое положение: резкий срыв крепежа при достижении момента может вывести из равновесия.

Обязательно надевайте защитные очки и перчатки. Металлическая стружка, брызги масла, случайный удар — риски реальны, а защита проста.

Запреты, нарушение которых ведёт к поломке

Рис. 3. Работа в средствах индивидуальной защиты

Запрещено применять инструмент не по назначению: срывать прикипевшие гайки, использовать как рычаг или молоток. Не работайте повреждённым ключом — трещины, смятый квадрат, люфт трещотки делают измерения неточными и опасными.

Не используйте насадки со следами износа: «слизанные» грани сорвутся под нагрузкой. Проверяйте переходники и удлинители перед каждым использованием — надёжность соединения критична для точности.

Важно: Не наращивайте рукоятку трубами или другими предметами. Это создаёт избыточное усилие, ломает механизм и аннулирует гарантию. Хотите больше момента — берите ключ с большим диапазоном.

Подготовка инструмента к работе: температурный режим и адаптация

Требования к персоналу и помещению

Работы допустимы только в производственных помещениях при температуре +5…+40 °С. Персонал должен иметь квалификацию, знать правила безопасности и технику работы с прецизионным инструментом.

Если ключ хранился в холоде или жаре, дайте ему акклиматизироваться в рабочем помещении минимум 3 часа. Резкие перепады температуры влияют на точность механизма.

Подбор насадок и ограничение переходов

Используйте только стандартные или глубокие торцевые насадки KING TONY с посадочным квадратом 1/2". Между квадратом ключа и крепежом должен быть максимум один переход — лишние адаптеры вносят погрешность.

Удлинители допустимы, но только сертифицированные, соответствующие требованиям безопасности. Каждый дополнительный элемент — потенциальный источник люфта и неточности.

Пошаговая настройка крутящего момента

Алгоритм установки значения на шкале

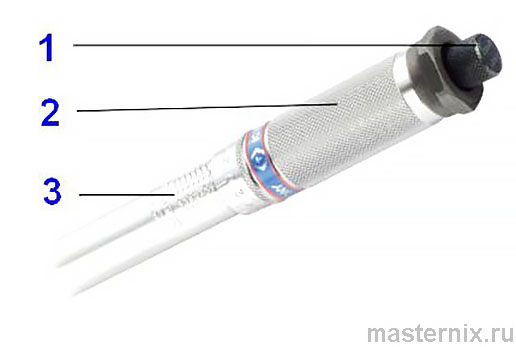

Рис. 4. Элементы настройки: 1 — фиксатор, 2 — рукоятка, 3 — шкала

Перед началом работы ключ нужно настроить. Процесс простой, но требует внимания:

1. Поверните фиксатор влево, чтобы разблокировать регулировочную рукоятку.
2. Вращая рукоятку, выставите нужное значение на шкале — ориентируйтесь по меткам и цене деления.
3. Зафиксируйте положение, повернув фиксатор вправо до упора.
4. Проверьте, что значение не сдвинулось при фиксации.

Всё, ключ готов к работе. Если инструмент новый или долго не использовался, сделайте 5-6 циклов нагружения на нижнем пределе диапазона — это «разгонит» смазку по механизму.

Техника затяжки: как избежать ошибок

Правильный хват и плавность усилия

Беритесь за рукоятку в зоне рифления — так ладонь не соскользнёт. Прилагайте усилие плавно, без рывков. Резкий рывок может «проскочить» момент срабатывания, и вы перетянете соединение.

Крутите до первого чёткого щелчка. Услышали — остановитесь. Не нужно «для надёжности» делать ещё пол-оборота. Это не надёжность, это риск повреждения резьбы.

Особенности работы с реверсом

Переключатель реверса на головке позволяет затягивать и откручивать крепёж. Но помните: динамометрический ключ предназначен только для затяжки с заданным моментом. Использовать его для срыва прикипевших гаек — верный способ вывести механизм из строя.

Диагностика неисправностей и способы устранения

Таблица типовых проблем и решений

Прежде чем нести ключ в сервис, проверьте две вещи: правильно ли выставлено значение момента и достаточно ли смазки в храповике. Для смазки рекомендуется трансмиссионное масло ТАД-17И или аналоги.

Регламентное обслуживание и калибровка

Периодичность проверок и чистки

Ежедневно перед работой осматривайте инструмент: нет ли трещин, сколов, люфта квадрата. Особое внимание — посадочному квадрату: смятие граней ведёт к неточной передаче момента.

Регламентное обслуживание — не реже раза в 6 месяцев. Включает чистку храпового механизма, замену смазки, проверку точности срабатывания. Проще потратить час на профилактику, чем покупать новый ключ.

Калибровка: когда и где проводить

Если ключ показывает расхождение между установленным и фактическим моментом — нужна калибровка. Самостоятельно «подкручивать» механизм запрещено: это прецизионный инструмент, и настройка требует специального оборудования.

Обращайтесь только в уполномоченные организации. После калибровки вы получите сертификат с указанием погрешности — это документ для отчётности и подтверждения качества работ.

Правильное хранение для сохранения точности

Условия помещения и консервация

Храните ключ в сухом, отапливаемом, вентилируемом помещении. Температура не ниже +5 °С, влажность — не более 70%. Избегайте соседства с кислотами, щелочами, абразивной пылью — они ускоряют износ.

Если инструмент не используется долго, проведите консервацию: протрите корпус тонким слоем масла, уберите в штатный пластиковый футляр. Не храните ключ без упаковки — пыль и влага сделают своё дело.

Срок хранения — 12 лет с даты изготовления, срок эксплуатации — 10 лет с момента ввода в работу. После этого, если ключ не соответствует характеристикам и не подлежит ремонту, его нужно утилизировать.

Гарантийные обязательства и сервисная поддержка

Условия гарантийного обслуживания

Гарантийный срок — 12 месяцев с даты продажи при соблюдении правил эксплуатации, хранения и транспортировки. В этот период производитель обязуется бесплатно устранить дефекты, возникшие по его вине.

Ремонт или замена возможны только после технической экспертизы. Сервис осуществляется в уполномоченных центрах в сроки, установленные законодательством.

Когда гарантия не действует

Гарантия аннулируется при: механических повреждениях от ударов или падений, использовании не по назначению, нарушении правил хранения, самостоятельном вмешательстве в механизм, действиях непреодолимой силы (пожар, наводнение и т.п.).

Обязательно сохраняйте документ о покупке — без него гарантийное обслуживание невозможно. По вопросам качества продукции обращайтесь к официальному представителю в России: ООО «МАСТАК ЦЕНТР», г. Одинцово, ул. Вокзальная, д. 53. Телефон: 8-800-100-1996 (доб. 911). Звонок по России бесплатный.

По окончании срока службы, если инструмент невозможно отремонтировать или он не соответствует техническим характеристикам, подлежит утилизации в соответствии с экологическими нормами.
