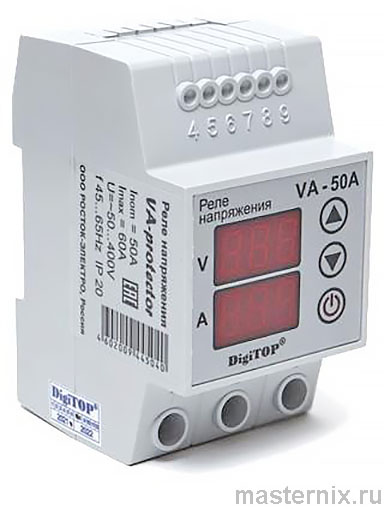

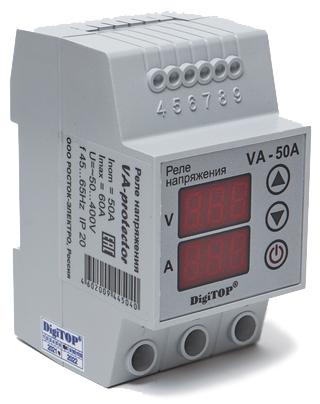

Реле контроля напряжения VA-protector DigiTOP VA-32A-63A-63 с защитой от перегрузки по току и перенапряжения 63 А / Устройство защиты многофункциональное УЗМ в DIN рейку с таймером

Реле напряжения с ограничителем тока VA-protector. Руководство по эксплуатации

ТУ 27.12.24-002-18082257-2017, соответствует требованиям ТР ТС 004/2011, 020/2011

Назначение

Реле напряжения серии VA-protector DigiTOP VA-32A-63A-63 (далее - прибор) предназначено для защиты потребителя от повышенного или пониженного сетевого напряжения и от перегрузки (превышения заданного значения тока).

На индикаторе прибора отображаются:
- действующее значение напряжения, В
- сила тока в цепи нагрузки, А

.

Принцип работы

Прибор выполняет одновременно функции реле напряжения и реле максимального тока. Управление осуществляется микроконтроллером, который анализирует напряжение и силу тока в цепи нагрузки с отображением текущих действующих значений на цифровом индикаторе.

Измерение тока производится с помощью встроенного трансформатора тока. Коммутация нагрузки осуществляется электромагнитным реле. Прибор может работать как с бытовой электросетью 50Гц, так и с источниками напряжения с нестабильной частотой (генераторы и др). Для этого в меню настроек нужно выбрать соответствующий режим работы. Допустимые пределы отключения и время задержки включения устанавливаются пользователем с помощью кнопок, расположенных на переднейпанели.Новые значения сохраняются в энергонезависимой памяти.

❗👉➨ Производитель имеет право вносить изменения в конструкцию и электрические схемы прибора не ухудшающие его метрологические и техническиехарактеристики.

Технические характеристики

Модель	VA-32A	VA-40A	VA-50A	VA-63A
Номинальный ток * Iном, А	32	40	50	63
Максимальный ток * Iмакс, А	40	50	60	80
Номинальная мощность *, кВт	7,0	8,8	11,0	13,9
Максимальное сечение провода, мм²	6	10	16	16

* при активной нагрузке

- Измеряемое напряжение, В: 50-400
- Нижний предел отключения по напряжению, В: 120-200
- Верхний предел отключения по напряжению, В: 210-270
- Время отключения по верхнему пределу, сек, не более: 0,04
- Время отключения по нижнему пределу, сек, не более: 1(120-170В) 0,06(<120В)
- Время задержки включения, сек: 5-600
- Погрешность измерения напряжения, %: 1
- Время отключения, сек, при I_ном < I_изм < I_макс: 600, I_изм > I_макс: 0,04
- Погрешность измерения силы тока, %: 1
- Рабочая частота, Гц: 50
- Степень защиты прибора: IP-20
- Рабочая температура, °С (УХЛ 3.1): -25... +50
- Габаритные размеры (L×B×H), мм: 90×52,5×64

Устанавливаемые пользователем параметры:

- Нижний предел отключения, В: 120-200(170*)
- Верхний предел отключения, В: 210-270 (250*)
- Время задержки включения по напряжению и току, сек: 5-600 (15*)
- Режим контроля тока: вкл/выкп (вкл*)
- Выбор режима контроля частоты: 50Гц/Авто (50 Гц*)
- Время задержки отключения (режим “Auto”), мсек: 0-900 (200*)

*- заводские установки

Комплект поставки

- реле напряжения DigiTOP VA-protector
- инструкция по эксплуатации
- упаковка

Порядок монтажа и подготовка к работе

Крепление прибора осуществляется на монтажный профиль TS-35 (DIN-рейка). Корпус прибора занимает три модуля по 17,5 мм.

Установите прибор на DIN-рейку шириной 35мм. Подключите провода в соответствии со схемой. Сечение 2 проводника - не более 16мм . Длина контактной части проводника 14мм. При использовании многожильного провода необходимо использовать кабельные наконечники.

При установке прибора во влажных помещениях (ванная, сауна, бассейн и др.) необходимо поместить его в монтажный бокс со степенью защиты не ниже IР55 (частичная защита от пыли и защита от брызг в любом направлении).

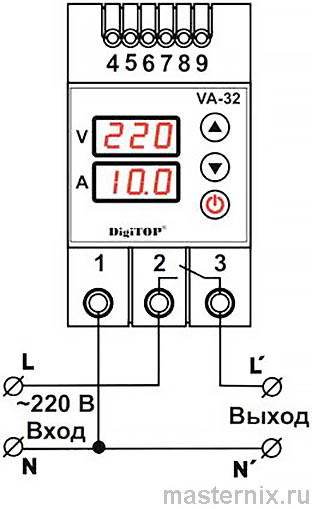

Схема подключения

..

Порядок эксплуатации

При подаче напряжения (исходное состояние) верхний индикатор прибора будет мигать и отобразит действующее значение напряжения.

Значение тока будет равно нулю (нижний индикатор), так как в этот момент времени реле на выходе прибора отключено. Если напряжение находится в установленном диапазоне (заводские установки - 170-250В), через заданное время (заводские установки - 15 сек) произойдет включение реле и индикатор перестанет мигать. Если напряжение выходит за пределы установленного диапазона (<170В или >250В), реле не включится до тех пор, пока напряжение не придет в норму. При подключении нагрузки на нижнем индикаторе отобразится значение силы тока в цепи.

Прибор контролирует величину тока подключенной нагрузки и может работать как ограничитель мощности. При этом нагрузка будет отключена при превышении номинального тока (I_ном) через 10 мин. и при превышении максимального тока (I_макс) - через 0,04 сек. Данную функцию при необходимости можно отключить (по умолчанию - включена).

Потребитель, с помощью кнопок, может установить:
- Нижний предел отключения по напряжению;
- Верхний предел отключения по напряжению; - Время задержки включения при срабатывании защиты по напряжению или току; - состояние ограничителя мощности (вкл. или откл.).

Для изменения параметров, заданных по умолчанию, необходимо нажать соответствующую кнопку на лицевой панели прибора.

При кратковременном нажатии на кнопку ▲ прибор покажет верхний предел отключения (на верхнем индикаторе). При удержании более 5 секунд прибор перейдет в режим установки верхнего предела (будет мигать точка в правом нижнем углу индикатора). Кнопками ▲ и ▼ установите необходимое значение.

При кратковременном нажатии на кнопку ▼ прибор покажет нижний предел отключения (на верхнем индикаторе). При удержании более 5 секунд прибор перейдет в режим установки нижнего предела (будет мигать точка в правом нижнем углу индикатора). Кнопками ▲ и ▼ установите необходимое значение.

При кратковременном нажатии на обе кнопки ▲ ▼ прибор покажет время задержки включения (на верхнем индикаторе). При удержании более 5 секунд прибор перейдет в режим установки времени задержки (будет мигать точка в правом нижнем углу индикатора). Время отображается в секундах. Кнопками ▲ и ▼ установите необходимое значение времени задержки. Шаг установки времени 5 секунд.

При кратковременном нажатии на кнопку прибор покажет (на нижнем индикаторе) состояние ограничителя мощности: “Оn” - включен, “OFF”- выключен. При удержании более 5 секунд прибор перейдет в режим установки состояния ограничителя мощности (значение на нижнем индикаторе будет мигать). Кнопками ▲ и ▼ включите или отключите ограничитель мощности.

Из режима установок прибор выходит автоматически через 10 секунд после последнего нажатия кнопки.

Изменяемые параметры сохраняются в энергонезависимой памяти прибора.

Для холодильников и систем, в которых присутствуют компрессоры малой мощности, значение параметра время задержки включения рекомендуется устанавливать не менее 300 сек.(5 мин).

В процессе эксплуатации необходимо контролировать крепление прибора на DIN-рейке, состояние электрических соединений, проверять затяжку винтов клеммных колодок.

Внимание!

В случае срабатывания защиты по одному из параметров (напряжение, сила тока) - нагрузка отключается от сети.

При срабатывании по напряжению - мигает соответствующий (верхний) индикатор и на нем отображается действующее значение напряжения. Нагрузка включится автоматически, после того как . напряжение вернется в установленные пределы и пройдет установленное время задержки включения.

При срабатывании по току - на соответствующем (нижнем) индикаторе отображается бегущая строка «ПЕРЕГРУЗ», при этом реле продолжает контролировать напряжение сети и, в случае выхода его за установленные пределы, не включает нагрузку. Для включения нагрузки необходимо кратковременно нажать на кнопку . После нажатия на нижнем индикаторе отобразятся мигающие нули «0.0» и начнется отсчет установленного времени задержки включения, после чего включится нагрузка.

При пропадании сетевого напряжения более чем 1 сек прибор переходит в исходное состояние (мигают индикаторы тока и напряжения). Ограничений использования прибора для работы в жилых, коммерческих и производственных зонах не имеет.

В процессе эксплуатации необходимо контролировать крепление прибора на DIN-рейке, состояние электрических соединений, проверять затяжку винтов клеммных колодок.

Меры безопасности

По способу защиты от поражения электрическим током прибор соответствует классу 2 по ГОСТ 12.2.007-75.

Монтаж и техническое обслуживание прибора должны производиться квалифицированными специалистами, изучившими настоящее руководство по эксплуатации. При эксплуатации и техобслуживании необходимо придерживаться требований ГОСТ 12.3.019-80, «Правила технической эксплуатации электроустановок пользователей» и «Правил техники безопасности при эксплуатации электроустановок пользователей»

При обнаружении неисправности прибор ОБЕСТОЧИТЬ (отключить от подачи напряжения).

В приборе используется опасное для жизни напряжение - НЕ ПОДКЛЮЧАТЬ ПРИБОР В РАЗОБРАННОМ ВИДЕ!!!

Условия хранения, транспортирования и эксплуатации

Условия хранения - «С» по ГОСТ 15150 - закрытые или другие неотапливаемые помещения с естественной вентиляцией.

Климатические факторы условий хранения:
- температура воздуха: -50°С... +50°С;
- относительная среднегодовая влажность: 75% при +15°С.

Условия транспортирования в части воздействия механических факторов «С» по ГОСТ 23216.

Прибор работоспособен при любом расположении в пространстве.

Прибор не предназначен для эксплуатации в условиях тряски и ударов, а также во взрывоопасных помещениях. Не допускается попадание влаги на входные контакты клеммных зажимов и внутренние элементы прибора. Запрещается использование его в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т.п.

Корректная работа прибора гарантируется при температуре окружающей среды от -25°C до +50°C и относительной влажности от 30 до 80%. Для эксплуатации прибора при отрицательных температурах, чтобы избежать образования конденсата при перепаде температур, необходимо установить его во влагозащищенный корпус. Срок эксплуатации 10 лет. По истечении срока службы, для обеспечения безопасности и защиты техники, устройство рекомендуется заменить, даже если оно исправно. Прибор не подлежит обязательной утилизации.

Гарантийные обязательства

Гарантийный срок эксплуатации прибора - 36 месяцев со дня продажи.

Дата изготовления указывается на стикере на корпусе прибора. В течение гарантийного срока эксплуатации изготовитель производит ремонт прибора в случае выхода его из строя при условии соблюдения потребителем правил хранения, подключения, и эксплуатации.

Гарантийное обслуживание прибора осуществляется при наличии отметки торгующей организации.

Прибор не подлежит гарантийному обслуживанию в следующих случаях:
1. Истечение гарантийного срока эксплуатации.
2. Условия эксплуатации и электрическая схема подключения не соответствуют “Инструкции по эксплуатации”, прилагаемой к прибору.
3. Осуществление самостоятельного ремонта пользователем.
4. Наличие следов механических повреждений (нарушение пломбирования, нетоварный вид, подгорание силовых клемм с внешней стороны).
5. Наличие следов воздействия влаги, попадания посторонних предметов, пыли, грязи внутрь прибора (в т.ч. насекомых).
6. Удара молнии, пожара, затопления, отсутствие вентиляции и других причин, находящихся вне контроля ителя.
