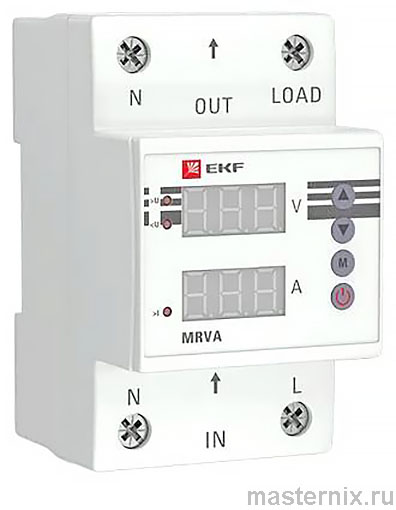

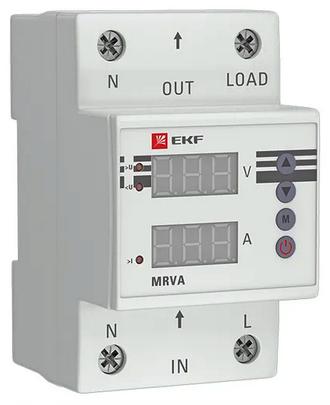

Реле напряжения и тока с дисплеем MRVA 63A EKF PROxima. Руководство по эксплуатации

Как микроконтроллер защищает вашу технику от скачков

Принцип работы цифрового реле MRVA

Представьте: в сети произошёл скачок. Обычный автомат может не успеть среагировать. Реле MRVA от EKF PROxima действует иначе — микроконтроллер непрерывно считывает параметры напряжения и тока, сравнивает их с заданными порогами и, при отклонении, размыкает электромагнитное реле. Всё это за доли секунды.

На цифровом дисплее вы видите реальные значения: вольты и амперы в реальном времени. Никаких догадок — только факты. Это особенно ценно при диагностике нестабильной сети: вы сразу понимаете, что именно вызывает срабатывание защиты.

• ✔️ Автоматическое отключение нагрузки при выходе параметров за пределы
• ✔️ Энергонезависимая память: настройки сохраняются при отключении питания
• ✔️ Гибкая регулировка: пороги напряжения, тока и задержки под вашу задачу
• ✔️ Коммутационная износостойкость 100 000 циклов — ресурс на годы эксплуатации

Есть нюанс: устройство требует установки автоматического выключателя перед собой. Это не прихоть, а необходимость — реле не защищает от короткого замыкания, только от перегрузки и аномалий напряжения.

Технические параметры: выбор модели под нагрузку

Сравнение модификаций 25–63 А в одной таблице

Серия MRVA выпускается в пяти исполнениях. Разница — в номинальном токе и допустимой мощности. Но принцип работы, точность измерений и набор функций идентичны для всех версий. Выбор зависит от суммарной мощности защищаемого оборудования.

* при активной нагрузке. Для индуктивной (двигатели, компрессоры) учитывайте пусковые токи — они могут в 3–5 раз превышать номинал.

Общие характеристики для всей серии:

• ★ Диапазон регулировки напряжения: нижний 120–210 В, верхний 230–300 В
• ★ Точность вольтметра: ±1%, погрешность измерений: ±2%
• ★ Время отключения: 0,02 с при напряжении >420 В, 0,5 с при верхнем пороге
• ★ Рабочая температура: от -5 до +40 °C, влажность 50% при +40 °C

Монтаж на DIN-рейку: установка без ошибок

Подготовка проводов и подключение клемм

Крепление на TS-35 (DIN-рейка 35 мм) — стандарт для щитовых решений. Корпус компактный, установка занимает секунды: защёлкнули, проверили фиксацию — готово.

Подключение выполняйте строго по схеме. Ошибка в полярности или перепутанные вход/выход — частая причина «неработающего» устройства. Используйте медный провод сечением 6–16 мм² в зависимости от модели. Для многожильного кабеля обязательны наконечники: они предотвращают распушение жил и обеспечивают надёжный контакт под винтовой клеммой.

Важный момент: перед реле обязательно установите автоматический выключатель с током отключения, соответствующим номиналу реле. Это защита от КЗ, которую само устройство не обеспечивает.

Настройка порогов напряжения: пошаговое руководство

Как изменить верхний и нижний предел через меню

Заводские настройки (170–250 В) подходят для большинства бытовых задач. Но если у вас чувствительная техника или нестабильная сеть — пороги стоит скорректировать. Делается это тремя кнопками на лицевой панели.

1. → Удерживайте кнопку 【Меню】 более 3 секунд: замигает индикатор 【›U】
2. → Кнопками 【▲】/【▼】 установите верхний предел (230–300 В, шаг 1 В)
3. → Короткое нажатие 【Меню】: сохранение значения, переход к 【‹U】
4. → Кнопками навигации задайте нижний предел (120–210 В)
5. → Следующее нажатие 【Меню】 — переход к настройке задержки включения

Практика показывает: для холодильников и кондиционеров задержку включения лучше ставить не менее 300 с. Это защищает компрессор от повторного запуска при кратковременных скачках.

Регулировка токовой защиты и времени срабатывания

Настройка порога тока и задержки отключения

После настройки напряжения прибор предложит задать параметры токовой защиты. Это критически важно для предотвращения перегрева проводки и выхода техники из строя.

• → Индикатор 【›I】: установка верхнего предела тока (16–In А, шаг 1 А)
• → Индикатор 【Ta】: время отключения при перегрузке (5–600 с, шаг 1 с)

Логика работы проста: если ток превышает номинал, но не достигает максимума — реле отключит нагрузку через заданную задержку. Если ток выше максимального — отключение произойдёт за 0,1 секунды. Это двухуровневая защита, которая фильтрует кратковременные пусковые токи, но мгновенно реагирует на опасную перегрузку.

Важный момент: если не нажимать кнопки 60 секунд, прибор выйдет из меню настроек без сохранения изменений. Чтобы зафиксировать параметры — пройдите весь цикл меню до конца.

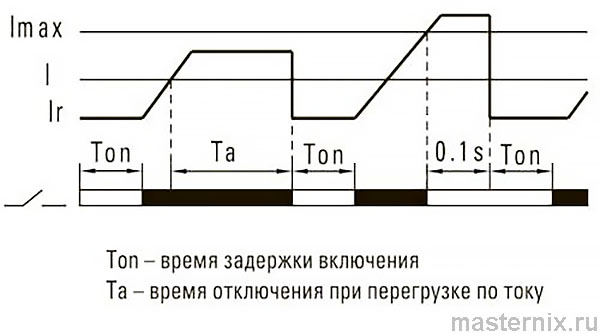

Диаграммы работы: что происходит при аварии

Визуализация алгоритмов защиты напряжения и тока

Понимать, как работает защита, — значит правильно её настраивать. Диаграммы наглядно показывают реакцию реле на разные сценарии.

При превышении верхнего порога напряжения реле отключает нагрузку почти мгновенно. При просадке ниже нижнего предела — срабатывание также быстрое, но с учётом времени задержки, чтобы исключить ложные отключения от кратковременных помех.

С током история интереснее: реле различает умеренную перегрузку и критическое превышение. В первом случае даётся время на устранение причины, во втором — мгновенное отключение. Это разумный компромисс между защитой и удобством эксплуатации.

Эксплуатация: индикация, ошибки, ручное управление

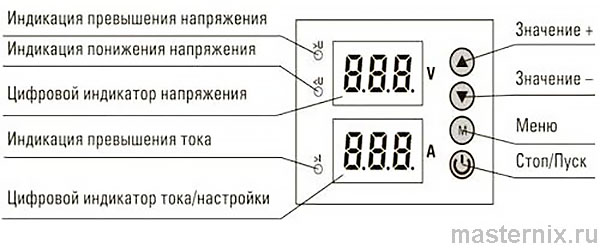

Расшифровка сигналов дисплея и кодов неисправностей

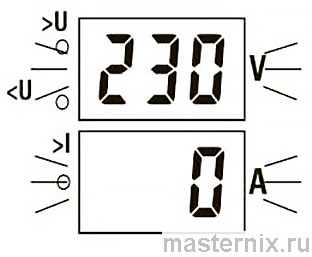

При подаче питания дисплей показывает действующее напряжение и мигает — это норма, реле ещё не включило нагрузку. Если параметры в пределах — через заданную задержку (по умолчанию 15 с) мигание прекратится, нагрузка подключится.

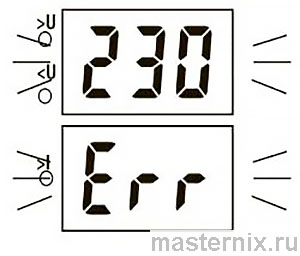

Если напряжение вне диапазона — индикатор продолжит мигать, а при перезагрузке загорится соответствующий индикатор ошибки. Это помогает быстро диагностировать проблему без дополнительных приборов.

Принудительное включение/отключение — коротким нажатием кнопки. Но есть ограничение: при длительной перегрузке реле заблокирует включение после третьей попытки. На дисплее появится ошибка. Решение: устранить причину перегрузки, затем перезагрузить устройство.

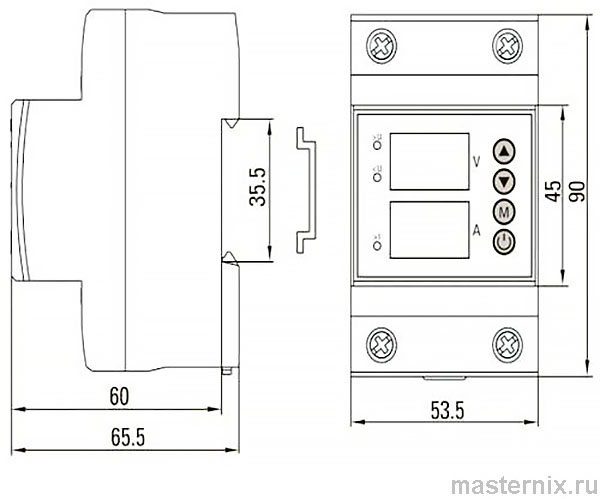

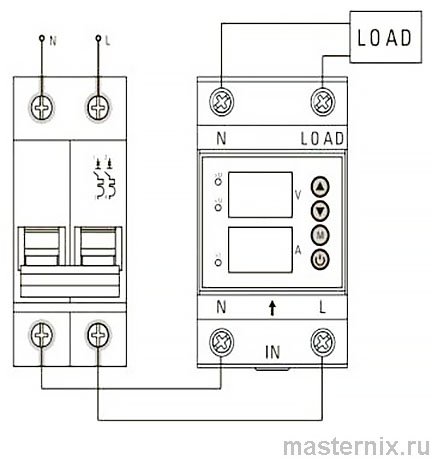

Схема подключения и габаритные размеры корпуса

Условная схема и реальные размеры для монтажа

Подключение выполняйте строго по схеме. Ошибка в коммутации — частая причина «неработающего» устройства. На схеме показаны два варианта: условное обозначение и реальная разводка проводов.

Обратите внимание: вход и выход должны быть подключены согласно маркировке. Нейтраль (N) — обязательно. Плохой контакт на нейтрали может привести к некорректной работе или повреждению устройства.

Меры безопасности и условия хранения устройства

Требования к квалификации персонала и температурный режим

Электричество не прощает небрежности. Внутри реле — опасное для жизни напряжение.

• ⚠️ Монтаж и обслуживание — только квалифицированным персоналом
• ⚠️ Перед работой ОБЕСТОЧЬТЕ прибор: отключите питание полностью
• ⚠️ Запрещено эксплуатировать реле с механическими повреждениями корпуса
• ⚠️ Соблюдайте «Правила технической эксплуатации электроустановок потребителей»

Условия хранения: температура от -40 до +55 °C, влажность 80% при +25 °C. Транспортировка — любым закрытым транспортом, с защитой от осадков и механических воздействий.

Срок службы — 10 лет. По его истечении устройство рекомендуется заменить, даже если оно исправно. Электронные компоненты со временем деградируют, и надёжность защиты снижается.

Гарантия 7 лет: условия сервисного обслуживания

Что покрывает производитель и когда гарантия не действует

Гарантийный срок — 7 лет с даты продажи. Это один из самых длительных показателей в сегменте. Производитель обязуется устранить неисправности, если соблюдены правила эксплуатации, транспортирования и хранения.

Но есть случаи, когда гарантия не применяется:

• ✖️ Самостоятельный ремонт или вскрытие корпуса
• ✖️ Механические повреждения, следы перегрева клемм
• ✖️ Попадание влаги, пыли, посторонних предметов внутрь устройства
• ✖️ Эксплуатация вне указанных температурных и влажностных рамок
• ✖️ Повреждения вследствие пожара, затопления, удара молнии, скачков напряжения выше 420 В

Совет: сохраняйте паспорт устройства и отметку торговой организации. Без них гарантийное обслуживание может быть затруднено. И помните: правильная установка и настройка — лучшая страховка от преждевременного выхода из строя.
