Инструкция по применению Радиоприемник TECSUN BCL-2000

Панель управления: быстрый доступ к функциям

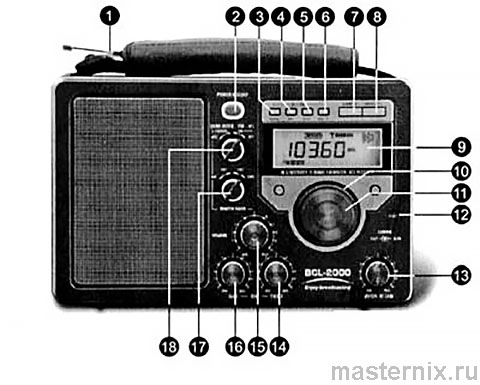

Расположение элементов и их назначение

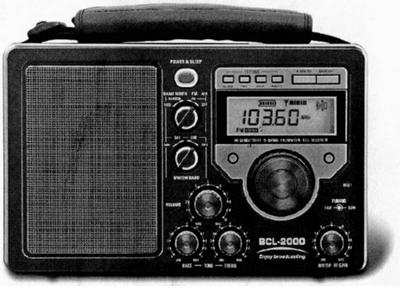

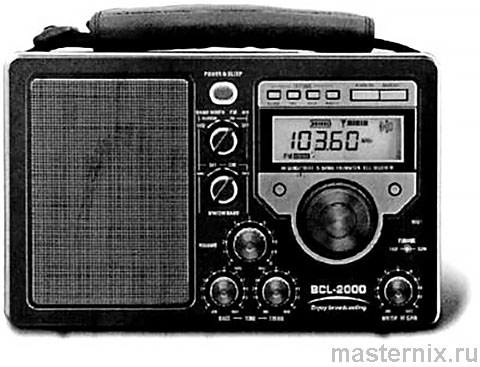

Знакомо, когда в инструкции сложно найти нужную кнопку? Давайте разложим всё по полочкам. На передней панели радиоприёмника TECSUN BCL-2000 сосредоточены основные органы управления. Телескопическая антенна выдвигается для улучшения приёма. Кнопка 【ВКЛЮЧЕНИЕ/СОН】 отвечает за питание и функцию таймера. Рядом расположены клавиши настройки времени: 【Установка времени】, 【ЧАСЫ】, 【МИНУТЫ】.

Две ручки настройки — 【Грубая】 и 【Точная】 — позволяют быстро найти станцию и точно подстроиться под частоту. Регуляторы 【Громкость】, 【Тембр ВЧ】, 【Тембр НЧ】 и 【Усиление MW/SW】 дают полный контроль над звуком. Переключатели 【Выбор диапазона】 и 【Ширина АПЧ】 помогают адаптировать приём под условия эфира.

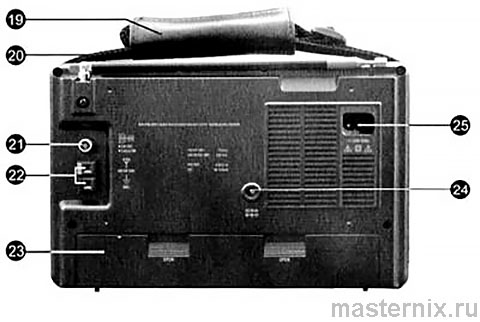

На боковых и задней панелях находятся разъёмы: 【Антенный FM】, 【Антенный MW/SW】, 【Внешнее питание】, 【Линейный выход】, 【Наушники】. Небольшая деталь, но важная: накладку для рук и наплечный ремень можно использовать по-разному — для удобства при длительном прослушивании.

ЖК-дисплей и индикация режимов

Как читать показания дисплея

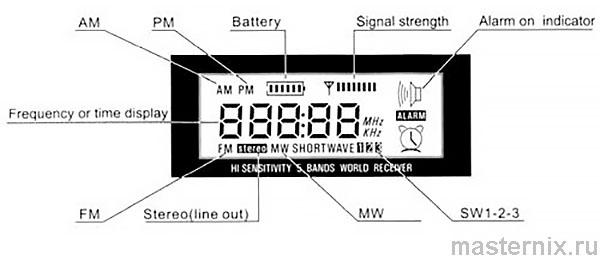

Жидкокристаллический дисплей — ваш главный помощник. Когда приёмник выключен, он показывает время. В рабочем режиме отображает частоту, индикатор силы сигнала, значки режимов. Скажу прямо: привыкнуть к индикации легко, если знать, куда смотреть. Значок будильника 【🔔】 появляется при активации таймера включения. Надпись 【stereo】 загорается при приёме стереосигнала на УКВ.

Индикатор уровня батарей показывает заряд от 1 до 6. Если значение опустилось ниже 2 — пора менять элементы питания. Практика показывает: своевременная замена батарей предотвращает внезапное отключение в интересный момент.

Правила безопасности при эксплуатации

Базовые требования для долгой службы

Прежде чем включить приёмник, прочтите эти пункты. Без сомнения, соблюдение простых правил продлит жизнь устройству. Не используйте адаптер питания во влажной среде — риск короткого замыкания реален. Очищайте корпус только влажной тканью, без аэрозолей и растворителей.

Размещайте приёмник на устойчивой поверхности, вдали от источников тепла и воды. Отверстия вентиляции не должны перекрываться — это критично для нормальной работы. Если гроза на дворе, отключите адаптер от розетки. Молния не щадит технику.

⚠️ Не пытайтесь разбирать корпус самостоятельно. Ремонт поручайте только квалифицированным специалистам. Это не формальность, а вопрос вашей безопасности.

Осторожно с внешней антенной

При установке внешней антенны соблюдайте дистанцию с линиями электропередач. Контакт с проводами под напряжением смертельно опасен. Заземление антенны — дополнительная защита от скачков напряжения и статического электричества. Справедливости ради: многие пренебрегают этим пунктом, а потом удивляются сбоям в работе.

Подключение питания: батареи и сеть

Работа от батарей

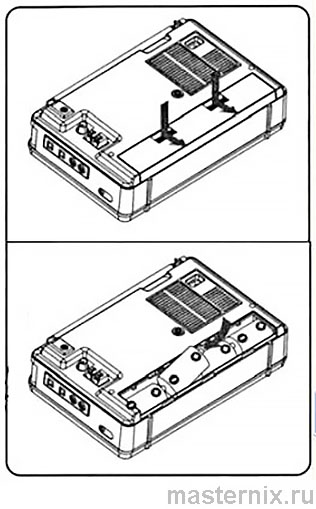

Откройте отсек, вставьте 4 батареи типа UM-1, соблюдая полярность. Всё просто, но есть нюансы. Свежие элементы покажут уровень 6 на индикаторе. Если звук искажается или индикатор ниже 2 — меняйте весь комплект сразу. Приёмник отключится сам, когда батареи сядут — удобно, но лучше не доводить до этого.

Если не планируете использовать устройство долго, извлеките батареи. Утечка электролита может повредить контакты. И да, выключайте приёмник перед заменой элементов — базовое правило, о котором иногда забывают.

Питание от сети 220В

Для стационарного использования подключите внешний адаптер постоянного тока к разъёму на корпусе, затем — к розетке 220В. Убедитесь, что параметры адаптера соответствуют требованиям приёмника. Если сомневаетесь — проконсультируйтесь с продавцом. Точно: не всякий блок питания подойдёт.

Первый запуск и выбор диапазона

Способы включения приёмника

Метод первый: нажмите 【ВКЛЮЧЕНИЕ/СОН】. На дисплее появится «90» — это таймер автоотключения в минутах. Через 3 секунды отобразится частота. Хотите изменить время работы? Смотрите раздел про таймер. Выключить можно в любой момент той же кнопкой.

Метод второй: используйте будильник. Нажмите 【БУДИЛЬНИК】, появится значок 【🔔】. Приёмник включится в заданное время и проработает 30 минут. Чтобы отключить досрочно — нажмите 【БУДИЛЬНИК】 или 【ВКЛЮЧЕНИЕ/СОН】. Логично?

Настройка диапазонов приёма

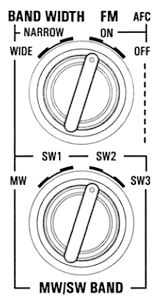

Для УКВ: переключатель 【Ширина АПЧ УКВ】 ставьте в 【ВКЛ】 для лучшей избирательности. Если рядом мощная станция мешает — переведите в 【ВЫКЛ】. Для обычного приёма оставьте 【ВКЛ】 — проверено, работает стабильнее.

Для MW/SW: выберите диапазон переключателем 【MW/SW1/SW2/SW3】. Если есть помехи от соседних станций — установите 【УЗКИЙ】. Если эфир чистый — 【ШИРОКИЙ】 для более насыщенного звука. В большинстве случаев 【ШИРОКИЙ】 — оптимальный выбор.

Точная настройка радиостанций

Алгоритм поиска и подстройки

На коротких волнах сначала используйте 【Грубую настройку】 для быстрого поиска диапазона. Затем 【Точную настройку】 для фиксации частоты. Индикатор силы сигнала на дисплее поможет оценить качество приёма. Что имеем: чем выше показатель, тем чище звук.

Вращая ручки, следите за изменениями на дисплее. Если сигнал слабый — попробуйте изменить положение антенны или приёмника. Иногда достаточно повернуть устройство на 30 градусов, чтобы получить устойчивый приём. Бывает и так.

Регулировка звука и усиления сигнала

Настройка тембра и громкости

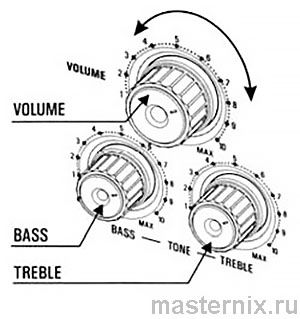

Регулятор 【Громкость】 вращайте по часовой стрелке для увеличения. Установите комфортный уровень до настройки будильника — иначе утром может быть сюрприз. 【Тембр ВЧ】 усиливает высокие частоты, 【Тембр НЧ】 — низкие. Экспериментируйте: для голоса подойдёт акцент на средние частоты, для музыки — сбалансированная настройка.

Коррекция усиления и фильтрация

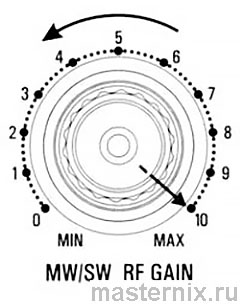

Если в диапазонах MW/SW сигнал искажается из-за мощных соседних станций, используйте 【MW/SW RF GAIN】. Установите ручку в 【MAX】, затем плавно вращайте против часовой стрелки до исчезновения искажений. Получается: меньше усиления — чище звук при перегрузке эфира.

Переключатель 【SW LPF】 в положении 【ON】 подавляет высокочастотные помехи при АМ-приёме. Если рядом работают УКВ-передатчики или другие источники ВЧ-сигналов — эта функция улучшит интермодуляционную избирательность. Звучит убедительно, правда?

Подключение внешней акустики и наушников

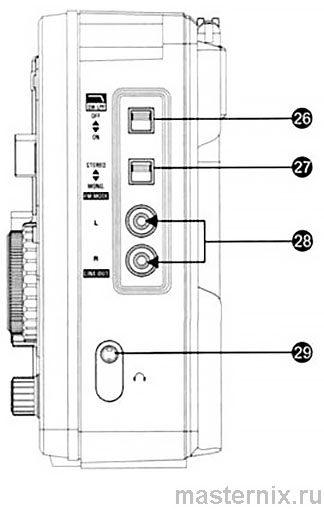

Разъёмы RCA 【Линейный выход】 позволяют подключить внешний усилитель. Для стереоприёма на УКВ переключите 【СТЕРЕО/МОНО】 в 【СТЕРЕО】 — на дисплее загорится 【stereo】. Гнездо 【Наушники】 3,5 мм поддерживает только моно-режим на УКВ. Просто, но функционально.

Часы, будильник и таймер сна

Установка текущего времени

Часы работают в 12-часовом формате. Чтобы увидеть время при включённом приёмнике, нажмите 【TIME】 — отображение появится на 2 секунды. Для установки: удерживайте 【TIME】 2 секунды, затем кнопками 【Hour】, 【Minute】 выставите значение, подтвердите 【TIME】. Если не подтвердить — настройки применятся автоматически через 5 секунд.

Программирование будильника и таймера

Удержание кнопки 【Alarm】 2 секунды активирует режим установки. Индикатор 【🔔】 начнёт мигать. Выставьте время включения кнопками 【Hour】, 【Minute】, подтвердите 【Alarm】. Приёмник включится в заданный момент и проработает 30 минут. Чтобы отключить будильник — нажмите 【Alarm】, значок исчезнет.

Таймер автоотключения: после включения 【ВКЛЮЧЕНИЕ/СОН】 на дисплее «90» — минуты до выключения. Повторное нажатие меняет интервал: 90 → 75 → 60 → 45 → 30 → 15 → 10 → 01. Удобно для прослушивания перед сном. Есть над чем подумать: можно настроить под любой сценарий.

Управление подсветкой дисплея

Краткое нажатие 【BACKLIGHT】 включает подсветку на 8 секунд. Удержание более 1 секунды активирует постоянную подсветку — выключается повторным нажатием. В темноте — незаменимая функция. Впрочем, не всегда нужна: днём можно отключить для экономии заряда.

Перезагрузка при сбоях

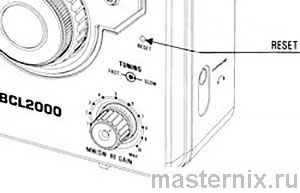

Если дисплей не реагирует или показывает «кракозябры» — микропроцессор мог зависнуть. Выключите питание, извлеките батареи. Затем острым предметом (скрепкой) нажмите в отверстие 【RESET】 на передней панели. Подключите питание обратно. В большинстве случаев это решает проблему. Если нет — возможно, потребуется сервис.

Работа с антенной для лучшего приёма

Настройка антенны под диапазон

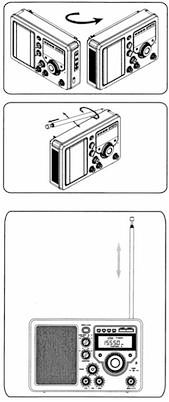

Для средних волн: встроенная антенна работает в любом положении, но поворот корпуса может улучшить приём. Для УКВ: полностью выдвиньте телескопическую антенну, наклоняйте и вращайте для поиска лучшего сигнала. Есть 75 Омный разъём для подключения внешней антенны или кабельной сети.

Для коротких волн: выдвиньте антенну вертикально. Для дальнего приёма переключите 【SW LPF】 в 【ВЫКЛ】. Уберите приёмник подальше от телевизоров, люминесцентных ламп, блоков питания — источники помех портят эфир. Если нужен максимум — используйте внешнюю антенну через 500 Омный разъём на задней панели.

Технические характеристики модели

Основные параметры TECSUN BCL-2000

Итог: TECSUN BCL-2000 — универсальный приёмник для энтузиастов коротких волн и обычного радиовещания. Гибкие настройки звука, таймеры, работа от сети и батарей. Если честно: за свою цену предлагает больше, чем многие конкуренты. Но помните: результат зависит не только от техники, но и от условий приёма. Экспериментируйте с антенной, настройками — и найдёте свой идеальный сигнал.
