Руководство пользователя пульта ДУсплит-системы Tosot YAA1FB

Совместимость с моделями кондиционеров

Поддерживаемые серии настенных сплит-систем

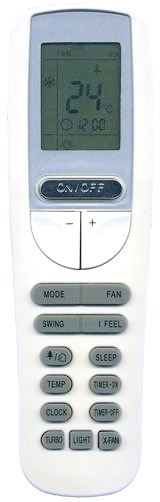

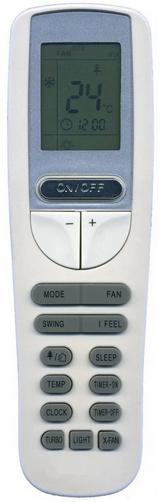

Пульт дистанционного управления YAA1FB — универсальное решение для линейки кондиционеров Tosot. Если ваш прибор не откликается на команды, первым делом сверьтесь со списком совместимости.

Серии SL, SN, ST и их модификации: Tosot T07H-SL, T09H-SL, T12H-SL, T18H-SL, T24H-SL; T09H-SN, T12H-SN, T18H-SN, T24H-SN; T07H-SN1, T09H-SN1, T12H-SN1; T07H-SN2, T07H-SN3.

Европейские версии: T09H-STEu, T12H-STEu, T18H-STEu, T24H-STEu; T09H-SJEu, T12H-SJEu, T18H-SJEu, T24H-SJEu; T09H-SLEu, T12H-SLEu, T18H-SLEu, T24H-SLEu.

Модели с раздельной маркировкой внутреннего/внешнего блока: T07H-SNa/I–O, T09H-SNa/I–O, T12H-SNa/I–O, T18H-SNa/I–O, T24H-SNa/I–O, T28H-SNa/I–O.

Есть нюанс: некоторые функции могут быть недоступны в отдельных моделях. При нажатии кнопки с неподдерживаемой опцией кондиционер просто проигнорирует команду — это нормально.

Меры предосторожности

Базовые правила обращения

Пульт — электронное устройство, а не игрушка. Дети обожают нажимать все кнопки подряд, но лучше сразу объяснить, что так делать не стоит.

• ✔️ Направляйте ИК-излучатель строго на внутренний блок кондиционера
• ✔️ Подтверждение приёма — короткий звуковой сигнал от сплит-системы
• ✔️ Рабочая дальность: до 8 метров по прямой, угол ±45° от оси блока

Между пультом и кондиционером не должно быть препятствий. Шторы, мебель, декор — всё это блокирует ИК-сигнал. Иногда даже стекло создаёт помехи, проверено на практике.

Защита от повреждений

Устройство чувствительно к ударам и влаге. Не роняйте, избегайте прямых солнечных лучей, источников тепла, высокой влажности.

Важный момент: не используйте острые предметы для нажатия кнопок. Мембранный механизм рассчитан на нажатие пальцем. Бензин, растворители, химические салфетки — под запретом. Протирайте только сухой мягкой тканью.

Если пульт «завис»: извлеките батарейки, подождите 30 секунд, вставьте обратно. Не помогло? Замените элементы питания. И да, при хранении дольше месяца батарейки лучше вынимать — окисление контактов случается чаще, чем кажется.

(!) Производитель может вносить изменения в конструкцию без уведомления. Стандартная практика, но при сравнении пультов разных партий стоит иметь это в виду.

Кнопки и их функции

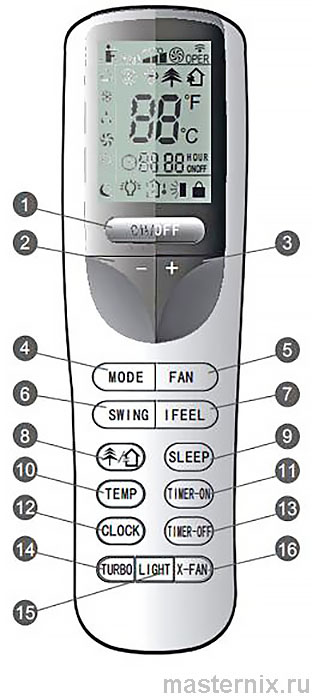

Полная расшифровка элементов управления

1. 【ON/OFF】 — включение и выключение кондиционера

2. 【–】 — понижение температуры; удержание 2 сек ускоряет изменение; в режиме 【AUTO】 неактивна

3. 【+】 — повышение температуры; удержание 2 сек ускоряет изменение; в режиме 【AUTO】 неактивна

4. 【MODE】 — переключение режимов: AUTO → COOL → DRY → FAN → HEAT

5. 【FAN】 — выбор скорости вентилятора: авто → низкая → средняя → высокая

6. 【SWING】 — регулировка положения горизонтальных жалюзи

7. 【I FEEL】 — измерение температуры по датчику в пульте

8. 【AIR】 / 【HEALTH】 — подмес свежего воздуха / активация генератора холодной плазмы (опции)

9. 【SLEEP】 — включение/отключение ночного режима

10. 【TEMP】 — переключение отображения: заданная температура → температура в помещении → уличная температура

11. 【TIMER ON】 — программирование автоматического включения

12. 【CLOCK】 — установка текущего времени

13. 【TIMER OFF】 — программирование автоматического выключения

14. 【TURBO】 — режим максимальной мощности для быстрого достижения цели

15. 【LIGHT】 — включение/отключение подсветки дисплея пульта

16. 【X-FAN】 — функция автоочистки после работы в режимах 【COOL】 или 【DRY】

Индикаторы дисплея

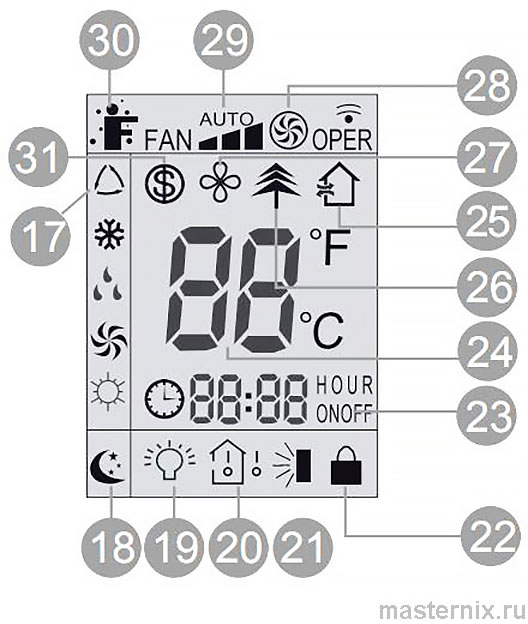

Значки и их значение

Экран отображает активные режимы и состояние системы:

• ★ AUTO, COOL, DRY, FAN, HEAT — основные режимы:
• ★ SLEEP, TURBO, X-FAN, I FEEL — специальные функции
• ★ Индикатор батареи — мигает при низком заряде
• ★ Скорость вентилятора: AUTO / LOW / MED / HIGH
• ★ 【TEMP】 переключает отображение: заданная / в помещении / уличная
• ★ 【AIR】 и 【HEALTH】 — опциональные функции
• ★ Блокировка кнопок — активна при одновременном нажатии 【+】 и 【–】

Всё интуитивно: значок горит — функция активна, мигает — ожидает подтверждения. Пропадает — режим отключён.

Подготовка к работе

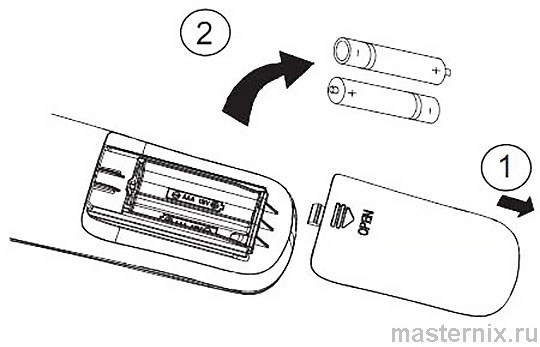

Замена элементов питания

Процесс простой, но есть важные детали:

1. Снимите крышку батарейного отсека
2. Извлеките старые батарейки
3. Вставьте две новые батарейки типа AAA 1.5 В, соблюдая полярность +/−
4. Установите крышку на место

(!) Внимание: не используйте старые батарейки или элементы другого типа. При длительном простое извлекайте батарейки, чтобы избежать окисления контактов.

Если дисплей не светится или команды не проходят — первым делом замените элементы питания. И утилизируйте старые батарейки согласно местным нормам.

Базовое управление

Включение и выбор режима

Кнопка 【ON/OFF】 — всё просто: нажали — включили, ещё раз — выключили. Звуковой сигнал от внутреннего блока подтверждает приём команды.

Переключение режимов работы

Кнопка 【MODE】 циклически переключает режимы: AUTO → COOL → DRY → FAN → HEAT. Нажимайте, пока не появится нужный значок.

В режиме 【AUTO】 температура не отображается на дисплее — система сама подбирает параметры под текущие условия в помещении. Это удобно, когда не хочется вникать в настройки.

Основные режимы работы

Охлаждение, обогрев, осушение

Для режима 【COOL】 дождитесь значка и установите температуру ниже комнатной кнопками 【+】/【–】.

Для 【HEAT】 выберите значок и задайте температуру выше текущей.

Режим 【DRY】 (значок ) снижает влажность: компрессор работает, вентилятор — на минимуме, температура и скорость не регулируются.

Вентиляция

【FAN】 (значок ) — только циркуляция воздуха, без изменения температуры. Удобно для проветривания без сквозняков.

Управление воздушным потоком

Скорость вентилятора

Кнопка 【FAN】 переключает скорость в последовательности: AUTO → LOW → MED → HIGH.

Направление жалюзи

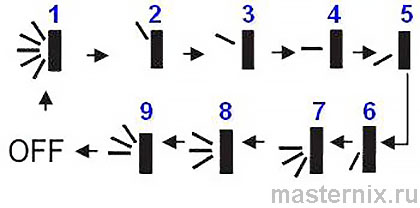

Кнопка 【SWING】 управляет покачиванием горизонтальных жалюзи. Каждое нажатие изменяет угол в заданной последовательности. Вертикальные жалюзи регулируются вручную.

Практический совет: в охлаждении направляйте поток горизонтально — холодный воздух опускается сам. В обогреве разверните заслонки вниз — тёплый воздух поднимается, и такое положение ускоряет прогрев комнаты.

Специальные функции

Интеллектуальный контроль и комфорт

【I FEEL】 использует датчик температуры в пульте для коррекции показаний кондиционера. Система сравнивает данные с двух источников и подстраивается под ваш комфорт.

【SLEEP】 — ночной режим: в охлаждении температура плавно повышается на 1°С в час (макс. +2°С), в обогреве — понижается. Доступен в режимах 【COOL】, 【HEAT】, 【DRY】.

Турбо и автоочистка

【TURBO】 — максимум мощности: вентилятор и компрессор работают на полной скорости для быстрого достижения целевой температуры.

【X-FAN】 (значок ) — после выключения в режимах 【COOL】 или 【DRY】 вентилятор продолжает работать 10 минут на низких оборотах, удаляя влагу и предотвращая образование плесени. В некоторых версиях пульта эта функция обозначена как 【BLOW】.

Дополнительные опции

【AIR】 — подмес свежего воздуха (доступно не во всех моделях).

【HEALTH】 — активация генератора холодной плазмы для ионизации воздуха.

【LIGHT】 — управление подсветкой дисплея пульта. Подсветка работает 4 секунды при первом включении и 3 секунды при последующих нажатиях.

Таймер и комбинации кнопок

Программирование включения и выключения

【TIMER ON】: нажмите кнопку, дождитесь мигания 【ON】, кнопками 【+】/【–】 задайте время задержки (шаг 1 мин, удержание — 10 мин), подтвердите нажатием 【TIMER ON】.

【TIMER OFF】: аналогичная последовательность для программирования автоматического выключения.

【CLOCK】: установка текущего времени — мигает значок часов, задайте время кнопками 【+】/【–】, подтвердите нажатием 【CLOCK】.

(!) Отмена таймера: ещё раз нажмите соответствующую кнопку 【TIMER ON】 или 【TIMER OFF】. При отключении питания настройки сбрасываются.

Полезные комбинации

• 【+】 + 【–】 (одновременно) — блокировка/разблокировка кнопок пульта
• 【MODE】 + 【–】 — переключение °C / °F
• 【TEMP】 + 【CLOCK】 в режиме 【COOL】 — включение энергосбережения (на дисплее 【SE】)
• 【TEMP】 + 【CLOCK】 в режиме 【HEAT】 — активация дежурного обогрева 8°С (на дисплее 【$】)

Решение типичных проблем

Пульт не реагирует

Возможные причины и быстрые решения:

• ✖️ Сели батарейки → замените на новые щелочные AAA
• ✖️ Препятствие между пультом и блоком → уберите шторы, проверьте прямую видимость
• ✖️ Помехи от электроники → отодвиньте пульт от ТВ, роутеров
• ✖️ Зависание электроники → извлеките батарейки на 30 секунд, вставьте обратно

Аварийное управление

Если пульт потерян или повреждён, используйте кнопку включения на внутреннем блоке (под лицевой панелью). Кондиционер запустится в режиме 【AUTO】 с автоматическим подбором скорости вентилятора.

(!) Рекомендуется использовать кнопку на внутреннем блоке только в экстренных случаях — пульт даёт больше контроля над настройками.

Помните: бережное обращение и своевременная замена батареек продлевают жизнь пульта на годы. А грамотная настройка режимов делает использование кондиционера по-настоящему комфортным.
