Руководство пользователя пульта ДУ полупромышленной сплит-системы Oasis серий VK/VN

Поддерживаемые полупромышленные системы

Кассетные сплит-системы VK-series

Кассетные кондиционеры созданы для офисов, торговых центров и ресторанов. Внутренний блок монтируется в подвесной потолок, наружный — размещается снаружи помещения.

Преимущества кассетного типа:

• ✔️ Равномерное распределение воздуха в четырёх направлениях
• ✔️ Эстетичный вид — блок скрыт за декоративной панелью
• ✔️ Точная регулировка угла жалюзи с пульта

Поддерживаемые модели:

• Oasis VK-18M
• Oasis VK-24M
• Oasis VK-36M
• Oasis VK-48M
• Oasis VK-60M

Напольно-потолочные системы VN-series

Универсальное решение для помещений, где невозможна установка обычной сплит-системы. Блок крепится на полу или потолке — выбирайте удобный вариант.

Особенности монтажа:

• Гибкое размещение в магазинах, кафе, павильонах
• Регулируемые жалюзи для точного направления потока
• Возможность ручной корректировки положения заслонок

Совместимые модели:

• Oasis VN-18M
• Oasis VN-24M
• Oasis VN-36M
• Oasis VN-48M
• Oasis VN-60M

Правила безопасной эксплуатации

Базовые требования к использованию

Пульт работает по инфракрасному каналу. Простые рекомендации обеспечат стабильную связь с кондиционером.

• Направляйте ИК-передатчик прямо на приёмник внутреннего блока
• Максимальная дальность — 8 метров по прямой линии
• Угол приёма сигнала: ±45° от центральной оси
• Исключите препятствия между устройствами
• Размещайте пульт не ближе 1 метра от ТВ и радиоаппаратуры

Что категорически запрещено

Пульт — точное электронное устройство. Бережное обращение продлит срок его службы.

• ✖️ Не роняйте и не подвергайте ударам
• ✖️ Избегайте прямых солнечных лучей и перегрева
• ✖️ Исключите контакт с водой и высокой влажностью
• ✖️ Не нажимайте кнопки острыми предметами
• ✖️ Не используйте растворители и химические салфетки

Если пульт перестал реагировать — извлеките батарейки, подождите 30 секунд, вставьте обратно. Часто проблема решается без визита в сервис.

Расшифровка кнопок и индикаторов

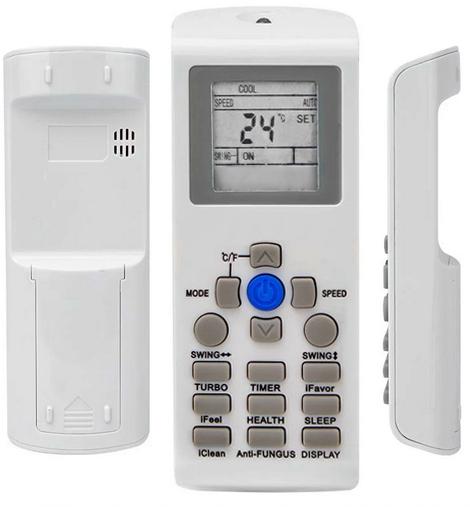

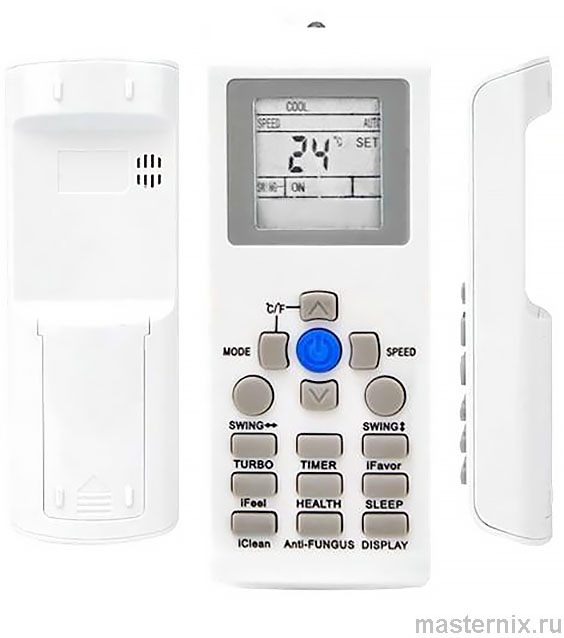

Общий вид пульта управления

На изображении представлена стандартная комплектация с полным набором функциональных клавиш. Фактическое расположение кнопок на вашей модели может незначительно отличаться.

Основные элементы управления

1. 【ON/OFF】 — включение/выключение кондиционера
2. 【MODE】 — выбор рабочего режима
3. 【SPEED】 — регулировка скорости вентилятора
4. 【▲】 — увеличение целевой температуры
5. 【▼】 — уменьшение целевой температуры
6. 【SLEEP】 — активация ночного режима
7. 【iFAVOR】 — возврат к сохранённым настройкам
8. 【iFEEL】 — отображение температуры в месте расположения пульта
9. 【DISPLAY】 — включение/выключение подсветки внутреннего блока
10. 【TIMER】 — программирование таймера
11. 【SWING ↕】 — изменение положения жалюзи
12. 【TURBO】 — интенсивный режим работы

Кнопка 【ON/OFF】

Управляет питанием системы. При включении восстанавливаются предыдущие настройки. Индикатор "ON" или "OFF" отображается на дисплее пульта.

Выбор режима 【MODE】

Циклическое переключение пяти программ:

【AUTO】 → 【COOL】 → 【DRY】 → 【HEAT】 → 【FAN】 → 【AUTO】

Особенности:

• 【AUTO】 — температура не регулируется вручную, система поддерживает 23±2°C
• 【FAN】 — работает только вентилятор, температура не поддерживается

(!) Кондиционер не обеспечивает приток свежего воздуха!

Регулировка температуры 【▲】/【▼】

Кнопки изменяют заданное значение с шагом 1°. Диапазон: 16–32°C. Заданная температура отображается на дисплее пульта и панели внутреннего блока.

Скорость вентилятора 【SPEED】

Циклическое переключение:

Auto → Низкая → Средняя → Высокая → Auto

Индикация: "AUTO", "LOW", "MID", "HIGH". В авторежиме скорость подбирается автоматически в зависимости от разницы температур.

Ночной режим 【SLEEP】

Активирует комфортные параметры для сна:

• Вентилятор работает на низкой скорости
• Подсветка внутреннего блока отключается
• Температура плавно корректируется каждый час

Запоминание настроек 【iFAVOR】

Функция сохраняет любимые параметры:

1. Настройте желаемый режим работы
2. Удерживайте 【iFAVOR】 более 3 секунд
3. Индикатор мигнёт трижды — настройки сохранены
4. Для возврата — однократное нажатие

Режим 【iFEEL】

Кондиционер ориентируется на датчик температуры в пульте. На дисплее отображается значение с индикатором "ROOM". Удобно, если пульт находится в зоне вашего комфорта.

Управление жалюзи 【SWING ↕】

Активирует качание горизонтальной жалюзи для изменения направления потока по вертикали. Индикатор: "SWING ↕".

(!) Не направляйте поток вниз длительное время в режимах 【COOL】 и 【DRY】 — это может вызвать образование конденсата.

(!) Не регулируйте жалюзи вручную — это может привести к поломке механизма.

Интенсивный режим 【TURBO】

Вентилятор работает на максимальной скорости для быстрого выхода на заданную температуру. Индикатор: "TURBO".

Режим отключается при:

• Переключении режима работы
• Изменении скорости вентилятора
• Повторном нажатии 【TURBO】

Индикаторы дисплея

Краткий справочник:

1. 【AUTO】 — автоматический режим
2. 【COOL】 — охлаждение
3. 【DRY】 — осушение
4. 【HEAT】 — обогрев
5. 【FAN】 — вентиляция
6. Скорость вентилятора: HIGH, MID, LOW, AUTO
7. 【SET】 — целевая температура
8. 【ROOM】 — температура в помещении
9. 【SWING】 — качание жалюзи
10. 【iFAVOR】 — персональные настройки
11. 【HEALTH】 — ионизация
12. 【LOCK】 — блокировка кнопок
13. 【DISPLAY】 — подсветка отключена
14. 【Anti-FUNGUS】 — защита от плесени
15. 【iCLEAN】 — самоочистка
16. 【SLEEP】 — ночной режим
17. 【ON/OFF】 — состояние питания
18. Температурное значение
19. 【TIMER ON/OFF】 — таймер
20. 【TURBO】 — интенсивный режим

Основные режимы работы кондиционера

Автоматический режим 【AUTO】

Система сама поддерживает комфорт 23±2°C:

• При +20°C и ниже — включается обогрев
• При +26°C и выше — активируется охлаждение

Ручная регулировка температуры в этом режиме недоступна.

Охлаждение 【COOL】 и обогрев 【HEAT】

Точность поддержания: ±1°C.

Важные нюансы:

• В 【COOL】: если заданная температура выше комнатной более чем на 1°C — система не запустится
• В 【HEAT】: если заданная ниже комнатной более чем на 1°C — кондиционер не включится

Осушение 【DRY】

Поддержание температуры с точностью ±2°C. При превышении заданной более чем на 2°C система переключается в охлаждение.

При достижении температуры ниже заданной более чем на 2°C компрессор останавливается, внутренний вентилятор работает на минимуме.

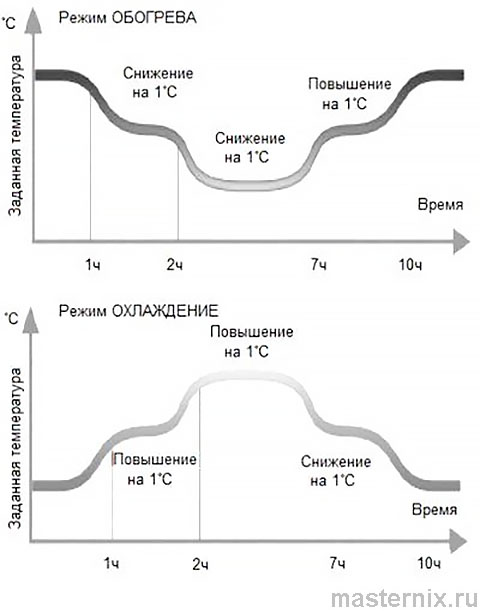

Логика ночного режима 【SLEEP】

При охлаждении

1. Через 1 час: температура +1°C
2. Ещё через час: +1°C (итого +2°C)
3. Дальнейшее поддержание на этом уровне

При обогреве

1. Через 1 час: температура -1°C
2. Ещё через час: -1°C (итого -2°C)
3. Поддержание достигнутого значения

(!) В режиме 【SLEEP】 функция таймера не активируется.

Программирование таймера

Настройка включения 【TIMER ON】

1. При выключенном пульте нажмите 【TIMER】 — замигает "TIMER ON"
2. Кнопками 【▲】/【▼】 установите время (шаг 0,5 часа до 10 часов, затем 1 час)
3. Диапазон: 0,5–24 часа
4. Повторно нажмите 【TIMER】 для подтверждения

Через заданное время кондиционер включится с сохранёнными настройками.

Настройка выключения 【TIMER OFF】

Алгоритм аналогичен, но кнопка нажимается при включённом пульте. Индикатор: "TIMER OFF".

Для отмены таймера — ещё раз нажмите 【TIMER】.

Ночной режим и персональные настройки

Функция 【SLEEP】 для комфортного сна

Режим оптимизирует работу устройства в ночное время:

• Минимальная скорость вентилятора — тихо и незаметно
• Подсветка внутреннего блока отключается
• Плавная корректировка температуры предотвращает переохлаждение
• Через 6 часов система автоматически выключается

Запоминание настроек 【iFAVOR】

Сохраните любимые параметры для быстрого доступа:

1. Настройте режим, температуру, скорость вентилятора
2. Удерживайте 【iFAVOR】 3 секунды
3. Индикатор мигнёт трижды — готово
4. Одно нажатие — возврат к сохранённым значениям

Удобно, когда у каждого члена семьи свои предпочтения по температуре.

Режим 【iFEEL】 — точный контроль

Кондиционер ориентируется на датчик в пульте, а не на внутренний блок. Это полезно, если пульт находится рядом с вами.

На дисплее отображается температура в месте расположения пульта с индикатором "ROOM".

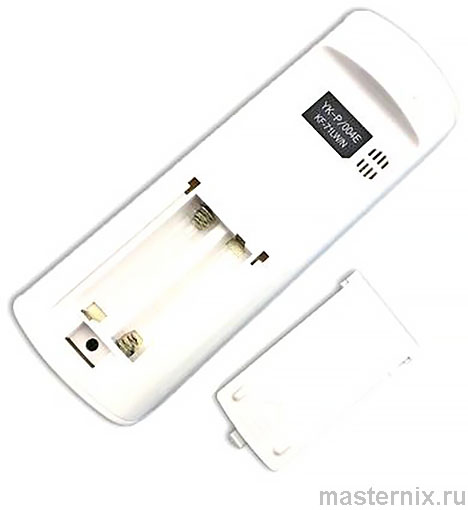

Замена элементов питания

Пошаговая инструкция

1. Сдвиньте крышку батарейного отсека на задней панели
2. Извлеките старые элементы типа AAA
3. Вставьте новые щелочные батарейки, соблюдая полярность
4. Задвиньте крышку до фиксации

Требования к элементам питания

• Используйте только новые щелочные батарейки типа AAA (1,5 В)
• ✖️ Не смешивайте старые и новые элементы
• ✖️ Не применяйте батарейки разных типов

Признаки разряда: тусклая индикация, отсутствие реакции кондиционера, сокращение дальности действия.

Если не используете пульт дольше месяца — извлеките батарейки для предотвращения протекания.

Аварийное управление без пульта

Использование аварийного переключателя

При утере или неисправности пульта используйте кнопку на самом кондиционере:

1. Аккуратно откройте переднюю панель внутреннего блока
2. Кратковременно нажмите кнопку аварийного управления
3. Кондиционер включится в автоматический режим
4. Закройте и зафиксируйте панель

Для выключения — повторите кратковременное нажатие.

(!) Не удерживайте кнопку нажатой длительное время — это может вызвать сбой в работе системы.

Диагностика неполадок

Если пульт не реагирует

Возможные причины:

• Сели батарейки → замените элементы питания
• Препятствия между устройствами → уберите преграды
• Превышена дальность → подойдите ближе 8 метров
• Загрязнён ИК-передатчик → протрите мягкой тканью
• Прямые солнечные лучи на приёмник → измените положение

Кондиционер не выполняет команды

Проверьте:

1. Подачу электропитания на внутренний блок
2. Правильность выбранного режима
3. Соответствие заданной температуры условиям запуска
4. Отсутствие блокировок и ошибок на дисплее

Профилактика для стабильной работы

Несколько советов:

• ✔️ Очищайте воздушные фильтры раз в 2 недели
• ✔️ Не направляйте поток воздуха непосредственно на людей
• ✔️ Проверяйте плотность закрытия окон при работе
• ✔️ Храните пульт в сухом месте, вдали от источников тепла
• ✔️ Избегайте попадания жидкостей на корпус пульта

Производитель оставляет за собой право вносить изменения в конструкцию без предварительного уведомления. Точные технические характеристики указаны в документации к конкретной модели.
