Руководство пользователя пульта дистанционного управления Royal Clima YKR Q 002E

Пульт управлени кондиционером Royal Clima YKR-Q/002E. Инструкция по эксплуатации

Совместимость YKR-Q/002E Пульт ДУ кондиционера

Совместимые модели кондиционеров:

Royal Clima RC-F23HN
Royal Clima RC-F27HN
Royal Clima RC-F37HN
Royal Clima RC-F57HN
Royal Clima RC-F76HN
Royal Clima RC-F86HN
Royal Clima RC-V24HN
Royal Clima RC-V29HN
Royal Clima RC-V39HN
Royal Clima RC-V58HN
Royal Clima RC-V76HN
Royal Clima RCI-M27HN
Royal Clima RCI-M33HN
Royal Clima RCI-M50HN
Royal Clima RCI-M67HN
Royal Clima RCI-V29HN
Royal Clima RCI-V37HN
Royal Clima RCI-V57HN
Royal Clima RCI-V78HN
Royal Clima RCI-VB29HN
Royal Clima RCI-VB37HN
Royal Clima RCI-VB57HN
Royal Clima RCI-VB78HN

.

Меры предосторожности

➠ Перед первым использованием пульта дистанционного управления вставьте батарейки и убедитесь, что соблюдены правильные полярности («+» и «-»).

➠ Убедитесь, что пульт направлен на устройство и между ними нет препятствий. Максимальное расстояние для передачи сигнала составляет 8 метров.

➠ Не роняйте пульт и не бросайте его. Избегайте попадания жидкости на пульт. Не подвергайте пульт воздействию прямых солнечных лучей или чрезмерного нагрева.

➠ Если пульт дистанционного управления не работает правильно, выньте батарейки на 30 секунд и установите их заново. Если это не поможет, замените батарейки.

➠ При замене батареек не смешивайте новые батарейки со старыми или батарейки разных типов, так как это может привести к неправильной работе пульта.

➠ Если пульт дистанционного управления долго не использовался, удалите батарейки, чтобы избежать возможных повреждений от утечки.

Дополнительные предупреждения:

Прибор не предназначен для использования маленькими детьми или немощными людьми без присмотра. Маленькие дети должны быть под наблюдением и не должны играть с прибором.

Панель индикации внутреннего блока

1. Индикатор текущей температуры

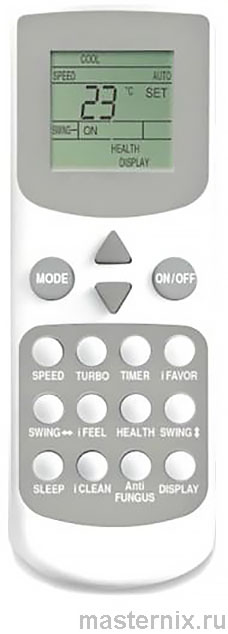

Описание кнопок пульта ДУ Royal Clima YKR-Q/002E

Примечание:

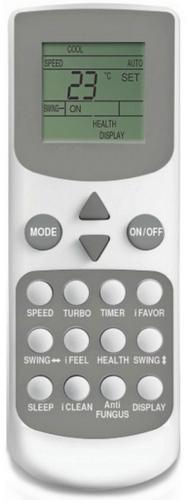

Пульт дистанционного управления отображает все символы автоматически во время включения и только в соответствии с текущей работой на остаток времени.

Представленное изображение относится к стандартному пульту дистанционного управления, на нем изображены все функциональные кнопки. Они могут незначительно отличаться от функциональных кнопок Вашего пульта дистанционного управления (в зависимости от модели).

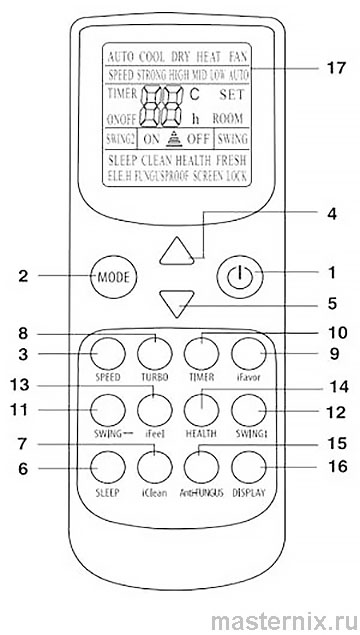

1 Кнопка ON/OFF - включение/выключение.
2 Кнопка MODE - выбор режима работы:
   Автоматический - Охлаждение - Осушение - Вентиляция - Обогрев
3 Кнопка SPEED - выбор скорости вращения вентилятора
4 Кнопка - увеличение температуры
5 Кнопка - уменьшение температуры
6 Кнопка SLEEP - установка ночного режима работы
7 Кнопка iCLEAN - активация функции самоочистки внутреннего блока
8 Кнопка TURBO - активация интенсивного режима работы
9 Кнопка iFAVOR - функция возврата к предыдущим персональным настройкам пользователя
10 Кнопка TIMER - авктивация таймера на включение и выключение
11 Кнопка SWING⇄ - управление направлением воздушного потока по горизонтали
12 Кнопка SWING⇅ - управление направлением воздушного потока по вертикали
13 Кнопка iFEEL - активация режима поддержания заданной температуры вокруг пользователя (рядом с пультом ДУ)
14 Кнопка HEALTH" - включение режимов ионизации
15 Кнопка Anti-FUNGUS - активация режимов автоматической просушки внутреннего блока
16 Кнопка DISPLAY - подсветка дисплея на внутреннем блоке
17 Панель индикации пульта дистанционного управления
18 Для блокирования/разблокирования пульта дистанционного управления необходимо одновременно зажать кнопку ▲ увеличение температуры и ▼ уменьшение температуры.

❗👉➨ Внимание:
➠ На рисунке указаны и описаны все функции данного пульта дистанционного управления (ПДУ) и кондиционера. В устройствах, не оснащенных всеми режимами, недоступные функции включаться не будут.
➠ Установленный рабочий режим сохраняется после выключения устройства. При следующем нажатии кнопки "Вкл/Выкл" рабочий режим останется тем же.
➠ Режим нагревания в кондиционере, предназначенном только для охлаждения, заменяется функцией вентиляции.
➠ В режиме Турбо изменение температуры происходит быстрее, и амплитуда регулировки выше. Если вам кажется, что температура в комнате слишком прохладная или слишком жаркая, отключите режим Турбо.
➠ Пульт дистанционного управления может немного отличаться от изображенного на рисунке, но это не влияет на его работу и использование.

..

Управление кондиционером

1 ON/OFF (ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ)

Нажмите кнопку ON/OFF. Когда прибор получит сигнал, то на дисплее внутреннего блока отобразится предыдущий режим работы. В случае первого включения кондиционера, режим работы будем предустановленным на заводе. При нажатии кнопки второй раз, прибор будет выключен.

2 Кнопка MODE (режим работы)

Нажатием кнопки выбирается режим работы в следующей последовательности: AUTO (Автоматический), Cool (Охлаждение), Dry (Осушение), Heat (Нагрев), Fan (Вентилятор). На дисплее пульта высвечиваются соответствующие знаки индикации режимов:

При втором включении прибор по умолчанию установлен на AUTO (Автоматический режим работы). В этом режиме температура на дисплее не отобразится, в режиме Heat (НАГРЕВ) первоначально установится температура 24°С, во всех остальных режимах диапазон температуры составляет 24-27°С.

❗👉➨ ПРИМЕЧАНИЕ
О РЕЖИМЕ AUTO (АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ)
Когда выбран режим AUTO (АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ), установленная температура отображаться на LCD-дисплее не будет, кондиционер в зависимости от температуры воздуха в помещении автоматически начинает работать в режиме охлаждения или нагрева, создавая комфортные условия для пользователя.

3 SPEED (ВЫБОР СКОРОСТИ ВРАЩЕНИЯ ВЕНТИЛЯТОРА)

Нажатием кнопки SPEED скорость вентилятора меняется в следующей последовательности:

AUTO – Высокая – Средняя – Низкая.

На дисплее высвечивается соответствующая индикация скорости вентилятора:

AUTO – LOW (низкая) – MID (средняя) – HIGH (высокая).

В режиме Auto скорость вентилятора задается автоматически в зависимости от разницы заданной температуры и температуры окружающего воздуха.

В режиме CLEAN (функция продувки испарителя) вентилятор автоматически вращается на низкой скорости.

4 Кнопка НАСТРОЙКИ ТЕМПЕРАТУРЫ ▲

Используется для увеличения температуры. Для того, чтобы увеличить температуру, нажмите кнопку ▲. Непрерывное нажатие и удержание кнопки ▲ более 2 секунд соответственно будет быстро увеличивать температуру до того момента, пока кнопка не будет отжата. В режиме AUTO функция регулировки температуры отсутствует.

Диапазон регулировки температур: 16-32°С.

5 Кнопка НАСТРОЙКИ ТЕМПЕРАТУРЫ ▼

Используется для уменьшения температуры. Непрерывное нажатие и удержание кнопки ▼ более 2 секунд соответственно будет быстро понижать температуру до того момента, пока кнопка не будет отжата. В режиме AUTO функция регулировки температуры отсутствует.

6 SLEEP (НОЧНОЙ РЕЖИМ)

Используется для установки или отмены НОЧНОГО РЕЖИМА. После включения прибора функцию установки ночного режима нужно активировать. После выключения прибора или повторного нажатия на клавишу SLEEP функция НОЧНОГО РЕЖИМА будет отменена. При установке функции НОЧНОГО РЕЖИМА на дисплее пульта высвечивается SLEEP. В том режиме может быть применена функция TIMER. В режиме auto и speed данная функция недоступна.

7 iCLEAN (ОЧИСТКА)

При выключенном пульте дистанционного управления нажмите кнопку iCLEAN (ОЧИСТКА). Жалюзи устанавливаются в исходное положение для охлаждения, и кондиционер запускает функцию очистки.

Максимальная продолжительность работы данной функции – 35 минут. Эта функция направлена на очистку пыли на испарителе и осушения воды, находящейся внутри испарителя. Она также предотвращает заплесневение испарителя вследствие накопления воды и распространение неприятного запаха.

После установки функции очистки для запуска кондиционера и отключения этой функции необходимо еще раз нажать кнопку iCLEAN или кнопку «ВКЛ. / ВЫКЛ.». Функция iCLEAN прекратится автоматически по истечении 35 минут работы.

❗👉➨ ПРИМЕЧАНИЕ
О ФУНКЦИИ iCLEAN.
Функция iCLEAN необходима для удаления влаги с поверхности испарителя и внутренних полостей блока. Удаление влаги предотвращает появление и рост бактерий и образования плесени внутри блока.

❗👉➨ КНОПКА HEALTH В данной серии не используется

8 TURBO (ИНТЕНСИВНЫЙ РЕЖИМ)

В режиме COOL (ОХЛАЖДЕНИЕ) и HEAT (ОБОГРЕВ) нажатием кнопки TURBO можно включить/выключить функцию ИНТЕНСИВНЫЙ РЕЖИМ. При переключении режимов либо при увеличении/уменьшении скорости вращения вентилятора, функция ИНТЕНСИВНЫЙ РЕЖИМ автоматически отключается.

❗👉➨ ПРИМЕЧАНИЕ
О ФУНКЦИИ TURBO
После запуска данной функции вентилятор начнет вращаться на максимальной скорости для того, чтобы обогреть или охладить помещение таким образом, чтобы температура в помещении как можно скорее достигла ранее установленной температуры.

9 Кнопка iFAVOR

Данной кнопкой можно запомнить желаемый режим работы. Для включения функции iFAVOR необходимо сделать желаемые настройки и удерживать кнопку 3 секунды, пока на дисплее не отобразится иконка ре- жима. Для отмены повторите действие.

10 Кнопка TIMER (ТАЙМЕР)

Настройка времени таймера ON (ВКЛ).

При выключенном пульте дистанционного управления нажмите кнопку TIMER (ТАЙМЕР). На дисплее отображается TIMER ON (ТАЙМЕР ВКЛ.) и время таймера. Диапазон установки времени варьируется от 0,5 ч. до 24 часов;

Для настройки желаемого времени таймера нажимайте кнопку ▼ или ▲. Каждое нажатие этих кнопок задает увеличение или уменьшение времени на полчаса. По достижению 10 часов каждое нажатие этих кнопок задает увеличение или уменьшение времени на один час;

Для включения функции таймера еще раз нажмите кнопку ТАЙМЕР;

Можно настроить другую функцию для обеспечения подходящего состояния после включения кондиционера (включая режим работы, температуру, вращение, скорость вентилятора и т. д.). На дисплее отобразятся все сохраненные настройки. Когда таймер достигнет заданного времени, кондиционер перейдет в автоматический режим работы в соответствии с настройками.

Настройка времени таймера OFF (ВЫКЛ.)

При включенном пульте дистанционного управления нажмите кнопку TIMER (ТАЙМЕР). На дисплее отображается TIMER OFF (ТАЙМЕР ВЫКЛ.) и время таймера. Диапазон установки времени варьируется от 0,5 ч. до 24 часов;

Для настройки желаемого времени таймера нажимайте кнопку ▼ или ▲. Каждое нажатие этих кнопок задает увеличение или уменьшение времени на полчаса. По достижению 10 часов каждое нажатие этих кнопок задает увеличение или уменьшение времени на один час;

Для выключения функции таймера еще раз нажмите кнопку ТАЙМЕР.

11,12 SWING ⇄ и SWING ⇅ (ПОЛОЖЕНИЕ ВЕРТИКАЛЬНЫХ И ГОРИЗОНТАЛЬНЫХ ЖАЛЮЗИ)

Нажатием кнопок SWING и SWING2 можно регулировать положения вертикальных и горизонтальных жалюзи внутреннего блока под необходимым Вам углом.

Если нажать на кнопку SWING или SWING2 жалюзи начнут качаться, затем, если кнопку еще раз нажать, положение жалюзи зафиксируется в выбранном положении.

❗👉➨ ПРИМЕЧАНИЕ
Вертикальные жалюзи можно отрегулировать вручную.

13 Кнопка iFEEL (АТМОСФЕРА)

Заданная температура воздуха поддерживается не в месте расположения внутреннего блока инверторной сплит-системы, а рядом с пультом ДУ (вблизи пользователя), что обеспечивает наиболее комфортные климатические условия.

14 Кнопка HEALTH (Здоровье)

Включение / выключение режима здоровья. С помощью данной кнопки осуществляется контроль ионизатора воздуха.

15 Anti-FUNGUS

У этого кондиционера есть особая функция просушивания и защиты от плесени, которую можно включить или отключить двумя кнопками “yes” / «да» или “no” / «нет». Эта функция контролируется пультом дистанционного управления в режиме охлаждения, просушивания и автоматическом режиме (охлаждения и просушивания).

Горизонтальные жалюзи находятся в исходном положении для процесса охлаждения. Если кондиционер работает в режиме нагревания (при охлаждении кондиционер работает только в режиме вентилятора), перед тем как отключиться, внутренний вентилятор функционирует три минуты, подавая слабый поток. Данная функция направлена на предотвращение заплесневения испарителя вследствие накопления воды и распространение неприятного запаха.

❗👉➨ ПРИМЕЧАНИЕ
Эта функция не является заводской настройкой. Способ настройки: при выключенном кондиционере и пульте дистанционного управления направьте пульт дистанционного управления на кондиционер и один раз непрерывно удерживайте кнопку Anti-FUNGUS (ЗАЩИТА ОТ ПЛЕСЕНИ). Звуковой сигнал будет издаваться еще пять раз после первых пяти звуковых сигналов, сообщая о готовности данной функции. При установке данной функции, за исключением случаев, когда кондиционер отключается от питания или эту функцию отключают вручную, она будет работать по умолчанию.

Для отключения этой функции:

Отключите кондиционер от питания;

В выключенном состоянии кондиционера и пульте дистанционного управления направьте пульт дистанционного управления на кондиционер и один раз непрерывно удерживайте кнопку «ЗАЩИТА ОТ ПЛЕСЕНИ». Звуковой сигнал будет издаваться еще три раза после первых пяти звуковых сигналов, сообщая об отключении данной функции.

При включенной функции рекомендуется не включать повторно кондиционер, пока она полностью не остановится.

Эта функция не работает в случае остановки времени или перехода в режим ожидания.

16 DISPLAY (ПОДСВЕТКА ДИСПЛЕЯ НА ВНУТРЕННЕМ БЛОКЕ)

Нажатием кнопки DISPLAY можно включить/выключить функцию ПОДСВЕТКИ ДИСПЛЕЯ на внутреннем блоке. После выключения прибора из сети функцию DISPLAY необходимо подключить заново.

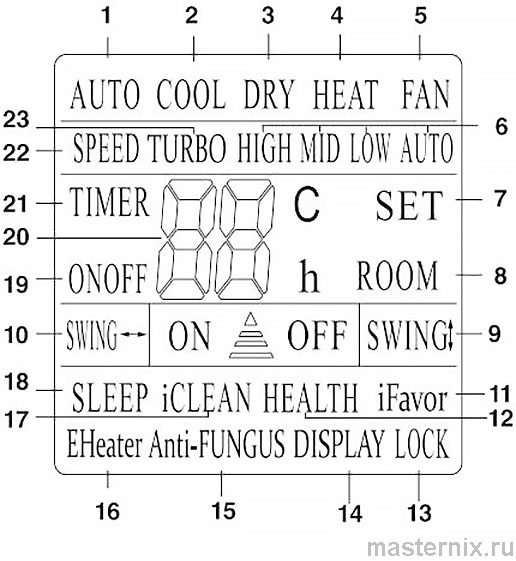

Панель индикации пульта дистанционного управления

1 AUTO - выбор Автоматического режима работы;
2 COOL (ОХЛАЖДЕНИЕ);
3 DRY (ОСУШЕНИЕ);
4 HEAT (ОБОГРЕВ);
5 FAN (ВЕНТИЛЯЦИЯ);
6 HIGH, MID, LOW, AUTO - скорость вращения вентилятора;
7 SET - заданная (установленная температура в помещении);
8 ROOM - желаемая температура в помещении
9 Кнопка SWING⇄ - индикация направления воздушного потока по горизонтали;
10 Кнопка SWING⇅ - индикация направления воздушного потока по вертикали;
11 iFavor - функция возврата к персональным настройкам пользователя;
12 HEALTH - в данной серии не используется
13 LOCK - блокировка кнопок;
14 DISPLAY - подсветка дисплея на внутреннем блоке;
15 Anti-FUNGUS - функция просушивания и защиты от плесени;
16 EHeater - в данной серии не используется;
17 iCLEAN - индикатор функция самоочистки внутреннего блока;
18 SLEEP (НОЧНОЙ РЕЖИМ) - индикатор ночного режима работы;
19 ON OFF - индикация включения/выключения кондиционера;
20 Заданная температура;
21 TIMER - включение таймера;
22 SPEED - индикатор скорости вращения вентилятора;
23 TURBO - индикатор интенсивного режима работы.

Порядок работы кондиционера в различных режимах

➠ В режиме охлаждения или нагрева кондиционер поддерживает заданную температуру с точностью ±1°С. Если заданная температура в режиме охлаждения выше температуры окружающего воздуха более чем на 1°С – кондиционер будет работать в режиме вентиляции.

➠ Если заданная температура в режиме нагрева ниже температуры окружающего воздуха более чем на 1°С – кондиционер будет работать в режиме вентиляции. В режиме AUTO температура не регулируется вручную, кондиционер автоматически поддерживает комфортную температуру 25±2°С. Если температура плюс 20°С кондиционер автоматически начнет работу в режиме нагрева. При температуре плюс 26°С кондиционер включится в режим охлаждения.

➠ В режиме осушения (DRY) кондиционер поддерживает заданную температуру с точностью ±2°С. Если при включении кондиционера температура в помещении выше заданной более чем на 2°С, то кондиционер будет работать в режиме охлаждения.

➠ При достижении температуры ниже заданной более чем на 2°С компрессор и вентилятор наружного блока прекращают работу, вентилятор внутреннего блока вращается с низкой скоростью.

➠ В режиме SLEEP** при работе на охлаждение после первого часа работы заданная температура автоматически повышается на 1°С, после второго – еще на 1°С. Далее заданная температура остается без изменения.

➠ В режиме SLEEP** при работе на нагрев после первого часа работы заданная температура автоматически понижается на 2°С, после второго – еще на 2°С. Далее заданная температура остается без изменения.

➠ В кондиционере предусмотрена функция ионизации воздуха, которая включается автоматически при включении кондиционера.

* В данной серии не используется
** Через 7 часов с момента активации функции SLEEP кондиционер автоматически отключается

.

Основные функции управления

➠ Для включения/выключения прибора нажмите кнопку ON/OFF.

❗👉➨ ПРИМЕЧАНИЕ
После выключения прибора жалюзи внутреннего блока закроются автоматически.

➠ Нажимая кнопку MODE, можно выбрать необходимый Вам режим работы, либо выбрать предустановленные режимы COOL или HEAT.

➠ Кнопками или можно установить желаемую температуру. В режиме AUTO температура задается автоматически.

➠ Нажимая кнопку SPEED, можно выбрать необходимую Вам скорость вращения вентилятора. В режиме TURBO скорость вращения задается автоматически.

➠ Нажатием кнопки SWING ⇄ и SWING ⇅, можно установить желаемое положение вертикальных и горизонтальныx жалюзи.

Дополнительные функции управления

➠ Нажимая кнопку SLEEP можно включить/отключить НОЧНОЙ РЕЖИМ РАБОТЫ.

➠ Нажимая кнопку TIMER, можно установить или отключить функцию таймера.

➠ Нажимая кнопку DISPLAY, можно включить или отключить подсветку дисплея на внутреннем блоке.

➠ Нажимая кнопку TURBO, можно включить/отключить интенсивный режим.

Функция разморозки

Когда температура в атмосфере очень низкая, а влажность очень высокая, радиатор наружного блока может замерзнуть, что может негативно сказаться на эффективности операции обогрева. В этом случае предусмотрена автоматическая разморозка внешнего блока. При первом запуске после первого часа работа функция разморозки будет включена автоматически. Операция обогрева будет прервана на 5-15 минут для выполнения операции разморозки.

➠ Вентиляторы внутреннего и наружного блока остановлены.

➠ В процессе разморозки, наружный блок может выпускать некоторое количество пара. Это связано с ускоренным процессом разморозки и не является неисправностью либо индикатором окончания процесса.

➠ После завершения процесса разморозки, операция обогрева будет возобновлена.

Порядок управления

После подключения кондиционера к сети электропитания нажмите кнопку ON/OFF для включения кондиционера.

➠ Кнопкой MODE выберите режим охлаждения COOL или нагрева HEAT.

➠ Кнопками ▲ или ▼ установите значение заданной температуры в диапазоне от 16 до 32°С.

➠ В режиме AUTO значение температуры устанавливается автоматически и с пульта не задается.

➠ Кнопкой SPEED установите требуемый режим вращения вентилятора: AUTO; HIGH (высокая скорость); MID (средняя скорость); LOW (низкая скорость).

➠ Кнопками SWING ⇄ и SWING ⇅ установите режим качания жалюзи. Для включения функций SLEEP, TIMER, TURBO, DISPLAY нажмите соответствующие кнопки.

..

Установка батареек

1. Сдвинуть крышку с обратной стороны пульта ДУ, нажав на специальный рычаг.

2. Вставить две щелочных батарейки типа ААА, убедитесь, что они вставлены в соответствии с указанным направлением.

3. Нажмите кнопку включения/выключения прибора

❗👉➨ ПРИМЕЧАНИЕ
➠ Замените батарейки, если ЖК дисплей пульта ДУ не светится или когда пульт ДУ не может быть использован для изменения настроек кондиционера.
➠ Используйте новые батарейки типа ААА.
➠ Если вы не используете пульт ДУ более месяца, извлеките батарейки.
