Руководство пользователя пульта дистанционного управления кондиционера Ballu YKR-L 102E (YKR-L 101E)

Совместимость с инверторными сплит-системами Platinum

Поддерживаемые модели кондиционеров Ballu

Пульт YKR-L 102E разработан специально для линейки DC-инверторных сплит-систем PLATINUM EVOLUTION выпуска 2022 года. Вы наверняка столкнётесь с полной совместимостью, если у вас одна из следующих пар внутренних и наружных блоков:

• Ballu BSUI/in-09HN8_22Y + Ballu BSUI/out-09HN8_22Y
• Ballu BSUI/in-12HN8_22Y + Ballu BSUI/out-12HN8_22Y
• Ballu BSUI/in-18HN8_22Y + Ballu BSUI/out-18HN8_22Y
• Ballu BSUI/in-24HN8_22Y + Ballu BSUI/out-24HN8_22Y

Проверьте маркировку на шильдике вашего оборудования — это сэкономит время при настройке. Ошибиться здесь сложно, но лучше перестраховаться.

Допустимые температуры для стабильной работы

Технические ограничения по режимам эксплуатации

Кондиционер — техника чувствительная. Нарушите температурный диапазон, и сработает защита: агрегат просто отключится. Практика показывает, что большинство «поломок» на самом деле — срабатывание предохранительных алгоритмов.

Звёздочкой отмечен важный нюанс: при работе на охлаждение в мороз (ниже 0 °С) с выводом дренажа на улицу потребуется обогрев трубки — в комплект он не входит. Конденсат при влажности выше 80 % может стекать с заслонок, это нормально, но пол лучше защитить.

Компрессор стартует с задержкой 3 минуты — так задумано для защиты от частых перезапусков. Не паникуйте, если после включения ничего не происходит сразу.

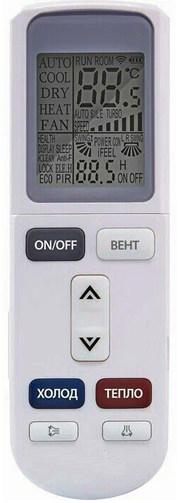

Расположение и назначение всех кнопок пульта

Функциональные клавиши: от включения до самоочистки

Разберём пульт по порядку. Кнопки сгруппированы логично: сверху — основные режимы, снизу — специальные функции. Запоминать всё сразу не нужно, достаточно понять принцип.

【ON/OFF】 — главная кнопка. Нажали — кондиционер заработал, ещё раз — выключился. Просто.

【SPEED】 — управляет оборотами вентилятора. Цикл переключения: АВТОМАТИЧЕСКАЯ → НИЗКАЯ → СРЕДНЯЯ → ВЫСОКАЯ → снова АВТО. Удобно подстраивать под шум и комфорт.

Кнопки ▲ и ▼ — регулируют температуру с шагом 0,5 °С в диапазоне 16–32 °С. Те же клавиши задают время таймера. Экономия места, ничего лишнего.

【COOL】 и 【HEAT】 — прямой выбор охлаждения или обогрева. Индикатор на дисплее подтвердит активацию. Зачем искать режим в меню, если можно нажать одну кнопку?

【SWING ↕】 и 【SWING ↔】 — качают жалюзи вверх-вниз и влево-вправо. Нажали ещё раз — зафиксировали положение. Практично, когда нужно направить поток точно в зону отдыха.

【MODE】 — циклически перебирает все режимы: AUTO → COOL → DRY → HEAT → FAN. Если не уверены, какой нужен, просто листайте.

【TURBO】 — максимум мощности для быстрого прогрева или охлаждения. Недоступен в AUTO, DRY и FAN — логично, там другие приоритеты.

【SILENCE】 — тихий режим для ночи или работы. Вентилятор крутится на минимуме, шум почти не слышен.

【TIMER】 — ставит отложенный старт или остановку. Диапазон: от получаса до суток. Удобно просыпаться в прохладе или приходить в тёплую квартиру.

【HEALTH】 — включает ионизацию. Анионы снижают утомляемость, нейтрализуют запахи и статику на одежде. Функция работает, только если ионизатор есть в вашем блоке.

【SLEEP】 — ночной алгоритм: температура плавно корректируется, дисплей гаснет, вентилятор работает тихо. Через 7 часов система отключится сама. Не нажимайте MODE или 【ON/OFF】 в этом режиме — сбросите настройку.

【IFEEL】 — пульт передаёт температуру там, где лежит он, а не у внутреннего блока. Актуально, если вы далеко от кондиционера.

【DISPLAY】 — гасит или включает табло на внутреннем блоке. Индикатор мигнёт 5 секунд, покажет текущую температуру, потом — заданную.

【iCLEAN】 — запускает самоочистку при выключенном кондиционере. Цикл: COOL → HEAT → FAN → STOP. Вентилятор крутится на минимуме, теплообменник просушивается.

【Anti-F】 — автопросушка после выключения в режимах HEAT, DRY, AUTO. Предотвращает плесень и запахи. Активируется автоматически, если включена кнопкой при выключенном питании.

Кнопки 【ELE.H】, 【SPOT SWING】, 【ECO】 и две без подписи в этой серии не задействованы — просто игнорируйте их.

ИК-передатчик — в торце пульта. Направляйте его на блок без препятствий.

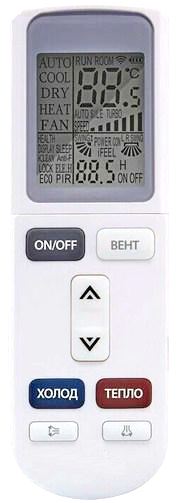

Расшифровка индикаторов на дисплее

Что означают значки и цифры

Дисплей пульта — ваш главный информатор. Разберём символы, чтобы не гадать:

• Иконка передачи — мигает при отправке команды
• Режимы: AUTO, COOL, DRY, HEAT, FAN — показывают текущую программу
• RUN — индикатор включения/выключения
• Цифры 16–32 — заданная температура (кроме FAN)
• ROOM — рядом с цифрами означает отображение комнатной температуры
• Таймер: ON/OFF + цифры 0.5–24 — отложенные команды
• Скорость вентилятора: AUTO / LOW / MED / HIGH
• TURBO, SILENCE, SLEEP, HEALTH, iCLEAN, Anti-F — активные спецрежимы
• Жалюзи: значки ↕ и ↔ — автокачание включено
• Батарея — предупреждает о разряде

Все индикаторы на рисунке показаны одновременно для наглядности — в реальности горят только нужные.

Правильное размещение пульта в комнате

Дистанция и препятствия для ИК-сигнала

Держите пульт в прямой видимости от блока, не дальше 8 метров. Стены, шкафы, плотные шторы — всё это глушит сигнал. Особенно критично для таймера: команда может не дойти, если пульт «спрятан».

Берегите устройство от влаги, прямых солнечных лучей и электромагнитных помех — радиотелефоны и мощные приборы рядом могут создавать сбои. Это не брак, просто физика.

Быстрая замена элементов питания

Пошаговая инструкция по установке батареек

В пульте два элемента LR03 (щелочные, типа AAA). Сдвиньте крышку снизу, вставьте батарейки, соблюдая полярность (+/-), закройте. После замены настройте часы.

Несколько правил, которые продлят жизнь пульту:

• Не смешивайте старые и новые, разные типы элементов — риск утечки и поломки
• При простое дольше 2–3 недель вынимайте батарейки
• Средний срок службы — до 6 месяцев; если команды идут с задержкой, пора менять
• Всегда проверяйте, нет ли препятствий между пультом и блоком
• Исключите попадание жидкостей, перегрев, прямые солнечные лучи

Прямой свет на панель внутреннего блока тоже мешает — инфракрасный сигнал «тонет» в засветке.

Запуск охлаждения, обогрева и вентиляции

Алгоритм включения и настройки основных режимов

Подайте питание на кондиционер. Далее:

1. Нажмите 【MODE】 и выберите COOL, HEAT или FAN
2. Кнопками ▲/▼ задайте комфортную температуру
3. 【SPEED】 — установите обороты вентилятора (AUTO → LOW → MED → HIGH)
4. Нажмите 【ON/OFF】 для старта

В режиме FAN температура не регулируется — только обдув. Для выключения достаточно нажать 【ON/OFF】 ещё раз.

Эффективное осушение воздуха без сквозняков

Особенности работы в режиме снижения влажности

Влажность душит? Включите DRY:

1. 【MODE】 → DRY
2. Задайте температуру кнопками ▲/▼
3. 【ON/OFF】 — старт

Скорость вентилятора в этом режиме фиксирована — система сама подбирает оптимальную. Выключается так же: 【ON/OFF】.

Настройка таймера включения и выключения

Отложенный старт и остановка: пошагово

Хотите, чтобы кондиционер включился к вашему приходу? Или выключился, когда вы уснули? Таймер решит:

Включение по таймеру (кондиционер выключен):

1. Нажмите 【TIMER】 — замигает индикатор ON
2. Кнопками ▲/▼ задайте задержку от 0,5 до 24 часов
3. Ещё раз 【TIMER】 — подтвердите. Для отмены — нажмите ещё раз

Выключение по таймеру (кондиционер работает):

1. 【TIMER】 — мигает OFF
2. ▲/▼ — время до отключения
3. 【TIMER】 — фиксация

Пульт периодически повторяет сигнал таймера — убедитесь, что между ним и блоком нет преград. Максимальная отсрочка — 24 часа.

Аварийное управление без пульта

Ручной запуск при потере или поломке пульта

Пульт сел, потерялся, не отвечает? Не беда — внутренний блок можно запустить вручную:

1. Откройте лицевую панель внутреннего блока, поднимите до щелчка
2. Найдите кнопку 【AUTO】 на корпусе, нажмите
3. Кондиционер стартует в автоматическом режиме

Чтобы вернуться к дистанционному управлению, достаточно нажать любую кнопку на исправном пульте.

Точная регулировка направления воздушного потока

Настройка жалюзи для равномерного распределения воздуха

Неправильный поток — сквозняки, холодные углы, конденсат. Отрегулируйте жалюзи:

Горизонтальная плоскость (влево-вправо): кнопка 【SWING ↔】 качает вертикальные ламели. Нажали ещё раз — зафиксировали.

Вертикальная плоскость (вверх-вниз): кнопка 【SWING ↕】 управляет горизонтальными заслонками. После выключения они автоматически закрываются.

Несколько важных предостережений:

• Не направляйте поток сильно вверх/вниз при старте — снизится эффективность
• Не крутите жалюзи руками — только с пульта, иначе собьётся калибровка
• При длительном охлаждении/осушении не направляйте поток вниз — конденсат может капать на пол
• Первый поворот жалюзи может сопровождаться лёгким шумом — это нормально

Если жалюзи «зависли», отключите кондиционер от сети на пару минут, затем включите снова — система перезагрузится.
