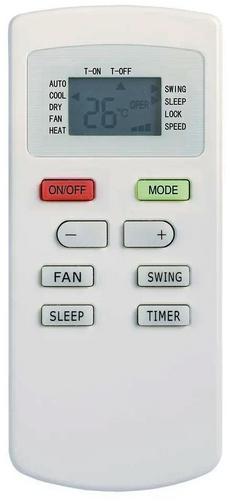

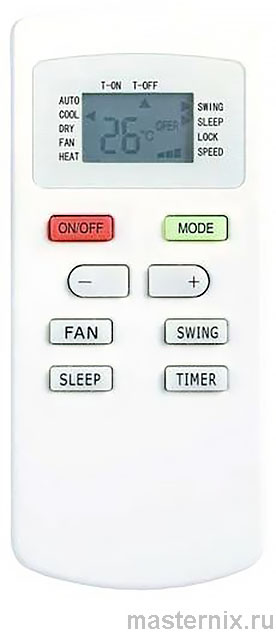

Руководство пользователя пульта дистанционного управления GREE YX1F

Пульт управлени кондиционером GREE YX1F. Инструкция по эксплуатации

Совместимость YT1F Пульт ДУ кондиционера

Совместимые модели кондиционеров:

Настенные сплит-системы Bee Techno (2015) R410A

Gree GWH07NA-K3NNB3A
Gree GWH09NA-K3NNB3A
Gree GWH12NB-K3NNB3A
Gree GWH18ND-K3NNB3A
Gree GWH24ND-K3NNB3A

Настенные сплит-системы Bee Plasma (2015) R410A

Gree GWH07NA-K3NNA4A
Gree GWH09NA-K3NNA4A
Gree GWH24ND-K3NNA4A

.

Меры предосторожности

➠ Перед первым использованием пульта вставьте батарейки и убедитесь, что полярности («+» и «-») установлены правильно.

➠ Проверьте, чтобы пульт был направлен на устройство и между ними не было препятствий. Сигнал передается на расстояние до 8 метров.

➠ Не роняйте и не бросайте пульт. Берегите его от попадания жидкости, воздействия прямых солнечных лучей и чрезмерного нагрева.

➠ Если пульт не функционирует правильно, выньте батарейки на 30 секунд и установите их снова. Если это не решит проблему, замените батарейки.

➠ При замене батареек не используйте одновременно новые и старые батарейки или батарейки разных типов, так как это может вызвать сбои в работе пульта.

➠ Если пульт не используется длительное время, удалите батарейки, чтобы избежать повреждений от возможной утечки.

➠ Прибор не разработан для использования маленькими детьми или лицами с ограниченными возможностями без присмотра. Маленькие дети должны находиться под наблюдением и не должны играть с прибором.

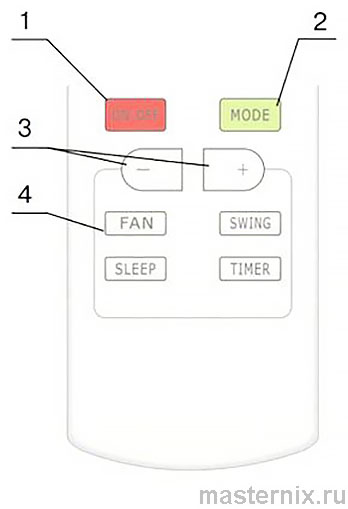

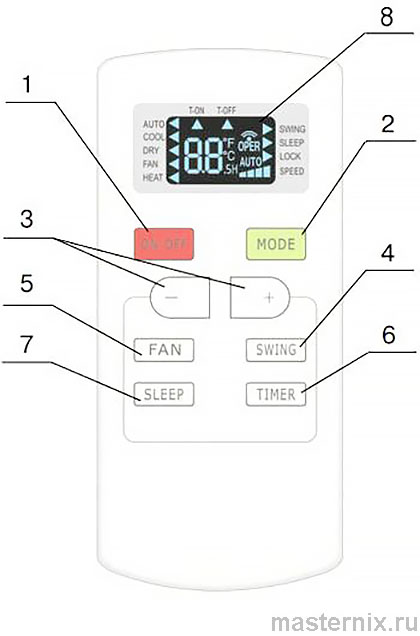

Описание кнопок пульта ДУ GREE YX1F

Примечание:

Представленное изображение относится к стандартному пульту дистанционного управления, на нем изображены все функциональные кнопки. Они могут незначительно отличаться от функциональных кнопок Вашего пульта дистанционного управления (в зависимости от модели).

1 ON/OFF (ВКЛ/ВЫКЛ)

Нажмите кнопку ON/OFF для включения или выключения кондиционера

2 Режим работы (MODE)

Нажатием кнопки выбирается режим работы в следующей последовательности:
AUTO (Автоматический), Cool (Охлаждение), Dry (Осушение), Heat (Нагрев), Fan (Вентилятор)

На ЖК-дисплее пульта напротив выбранного режима или функции загорается индикация «◁» (В кондиционерах работающих только на холод режим нагрева отсутствует)

3 Кнопки «+» «–»

Нажатием кнопок «+» «–» увеличивается или уменьшается соответственно значение задаваемой температуры воздуха внутри помещения.

Если нажать и удерживать одну из кнопок в течение 2 сек, то значение температуры быстро меняется.

Значение температуры может отображаться в градусах Цельсия (°С) или Фаренгейта (°F). Переключение шкалы Цельсия в шкалу Фаренгейта и наоборот осуществляется одновременным нажатием кнопок «MODE» и «–» в режиме OFF.

Кнопки служат также для изменения значения времени в режиме TIMER

..

4 Кнопка SWING

При нажатии кнопки SWING изменяется режим качания жалюзи. Функция работы жалюзи имеет два положения — фиксированное положение и плавное качание.

5 Вентилятор (FAN)

Нажатием кнопки FAN режим скорости вентилятора меняется в следующей последовательности:
Auto – Очень низкая – Низкая – Средняя – Высокая

На дисплее высвечивается индикация скорости вентилятора: – Auto; «» – Очень низкая; «» – Низкая; «» – Средняя; «» – Высокая

В режиме Auto скорость вентилятора задается автоматически в зависимости от температуры окружающего воздуха.

В режиме BLOW (Проветривание) вентилятор автоматически вращается на низкой скорости

6 Функция таймера (TIMER)

Кнопкой TIMER задается режим включения или выключения кондиционера по таймеру в заданное время. Если кондиционер выключен, то задается время, через которое кондиционер включится. Если кондиционер включен, то задается время, через которое кондиционер выключится.

Диапазон времени таймера от 0,5 до 24 ч. При нажатии на кнопку TIMER на дисплее пульта напротив надписи T-ON (T-OFF) загорается символ «△» и в зоне индикации времени таймера мигает символ «H». Затем кнопками«+» «–» течение 5 сек устанавливается значение времени таймера (0,5H–24H). Каждое нажатие кнопки «+» или «–» увеличивает или уменьшает значение времени на 1 минуту.

Если нажать и удерживать кнопку в течение 2 сек то значение минут начинает быстро меняться. После установки времени таймера в течение 5 сек во время мигания зоны индикации таймера необходимо еще раз для подтверждения установки нажать кнопку TIMER. Мигание значения времени таймера «H» прекращается. Режим таймера автоматически отключается после выключения кондиционера.

7 Функция «Сон» (SLEEP)

Попеременным нажатием кнопки включается и выключается функция Sleep (Сон). На дисплее пульта напротив надписи SLEEP загорается символ «▷».

Функции SLEEP доступна в режиме охлаждения или нагрева.

В режимах FAN (Вентилятор) и AUTO функция Sleep недоступна.

Режим Sleep (Сон) автоматически выключается после выключения кондиционера.

8 ЖК дисплей пульта

Отображает режимы работы кондиционера

Порядок работы кондиционера в различных режимах

➠ В режиме охлаждения или нагрева кондиционер поддерживает заданную температуру с точностью ±1 °С

➠ Если заданная температура в режиме охлаждения ниже температуры окружающего воздуха более чем на 1 °С — кондиционер не включится.

➠ Если заданная температура в режиме нагрева выше температуры окружающего воздуха более чем на 1 °С — кондиционер не включится.

➠ В режиме AUTO температура не регулируется вручную, кондиционер автоматически поддерживает комфортную температуру 23±2 °С. Если температура плюс 20 °С кондиционер автоматически начнет работу в режиме нагрева. При температуре плюс 26 °С кондиционер включится в режим охлаждения

➠ В режиме осушения (DRY) кондиционер поддерживает заданную температуру с точностью ±2 °С. Если при включении кондиционера температура в помещении выше заданной более чем на 2 °С, то кондиционер будет работать в режиме охлаждения.

➠ При достижении температуры ниже заданной более чем на 2 °С компрессор и вентилятор наружного блока прекращают работу, вентилятор внутреннего блока вращается с низкой скоростью.

➠ В режиме «Сон» при работе на охлаждение после первого часа работы заданная температура автоматически повышается на 1 °С, после второго часа еще на 1 °С. Далее заданная температура остается без изменения.

➠ В режиме «Сон» при работе на нагрев после первого часа работы заданная температура автоматически понижается на 1 °С, после второго часа еще на 1 °С. Далее заданная температура остается без изменения. В режиме «Сон» функция TIMER не включается

Дополнительные функции

Функция LOCK

Функция необходима для предотвращения случайного нажатия на кнопки и сбоя установленного режима работы.

При одновременном нажатии на кнопки «+» и «–» происходит блокирование кнопок пульта. При повторном одновременном нажатии данные кнопки происходит разблокирование пульта.

Функция изменения шкалы показаний заданной температуры.

По умолчанию заданная температура отображается по шкале Цельсия (°С).

При одновременном нажатии на кнопки «–» и «MODE» происходит переключение показаний заданной температуры по шкале Фаренгейта (°F).

Функция включения принудительного размораживания теплообменника наружного блока в режиме нагрева.

Для включения функции принудительного размораживания необходимо в режиме OFF нажать и удерживать кнопку MODE в течение 2 сек.

При включении режима нагрева в зоне индикации температуры в течение 5 сек будет мигать символ H1. Для выключения функции необходимо в момент мигания символа H1 кнопку «+», «–» или TIMER.

При включенной функции символ разморозки H1 мигает также в момент переключения со шкалы Цельсия на шкалу Фаренгейта.

Функция автоматической разморозки теплообменника наружного блока.

При работе кондиционера в режиме нагрева при низкой температуре наружного воздуха и высокой влажности возможно обмерзание теплообменника наружного блока. В данном случае автоматически включается функция Defrosting.

Вентилятор наружного и внутреннего блока останавливаются, функционирует только компрессор перекачивая фреон в контуре в обратном направлении. При этом происходит нагрев теплообменника наружного блока. Размораживание проходит в течение 10 мин.

Функция предотвращения обмерзания теплообменника внутреннего блока в режиме охлаждения.

Если температура теплообменника внутреннего блока достигнет 0°С, компрессор выключается, работает только вентилятор внутреннего блока.

Порядок управления

1 После подключения кондиционера к сети нажмите кнопку ON/OFF.

2 Кнопкой MODE выберите режим работы

3 Кнопками «+» и «–» задайте необходимую температуру в диапазоне от 16 до 30 °С. В режиме AUTO температура устанавливается автоматически и с пульта не задается.

4 Кнопкой FAN задайте скорость вентилятора.

5 Функции качания жалюзи SWING, режим «Сон» (SLEEP) или TIMER устанавливаются по мере необходимости.

Установка батареек

В пульте управления кондиционера применяются две батарейки 1,5 В типа ААА.

1. Сдвинуть крышку с обратной стороны пульта ДУ, нажав на специальный рычаг.

2. Вставить две щелочных батарейки типа ААА, убедитесь, что они вставлены в соответствии с указанным направлением.

3. Нажмите кнопку включения/выключения прибора

❗👉➨ ПРИМЕЧАНИЕ
➠ Замените батарейки, если ЖК дисплей пульта ДУ не светится или когда пульт ДУ не может быть использован для изменения настроек кондиционера.
➠ Используйте новые батарейки типа ААА.
➠ Если вы не используете пульт ДУ более месяца, извлеките батарейки.

АВАРИЙНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

В случае утери или выхода из строя беспроводного пульта управления возможно включение/выключение кондиционера при помощи аварийного переключателя.

При нажатии кнопки переключателя кондиционер включится в автоматический режим.

В зависимости от температуры в помещении кондиционер будет охлаждать, нагревать или работать в режиме вентиляции. Если кондиционер работает, то при нажатии кнопки остановится.
