Руководство пользователя проводного пульта дистанционного управления кондиционером (кассетная сплит система)Quattroclima QA-RPG

Пульт ДУ сплит-системы QUATTROCLIMA QA-RPG. Инструкция по эксплуатации

Совместим с моделями:

QV-I12CG/QN-I12UG/QA-ICP9
QV-I18CG/QN-I18UG/QA-ICP9
QV-I24CG/QN-I24UG/QA-ICP10
QV-I36CG/QN-I36UG/QA-ICP10
QV-I48CG/QN-I48UG/QA-ICP10
QV-I60CG/QN-I60UG/QA-ICP10
QV-I18FG/QN-I18UG
QV-I24FG/QN-I24UG
QV-I36FG/QN-I36UG
QV-I48FG/QN-I48UG
QV-I60FG/QN-I60UG
QV-I18DG/QN-I18UG
QV-I24DG/QN-I24UG
QV-I36DG/QN-I36UG
QV-I48DG/QN-I48UG
QV-I60DG/QN-I60UG

.

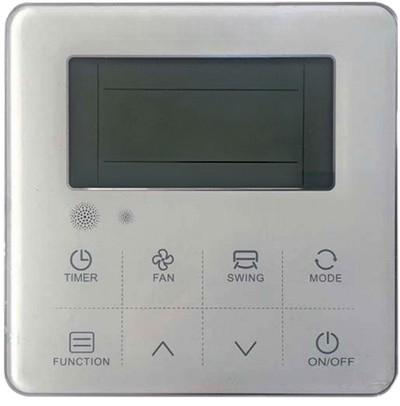

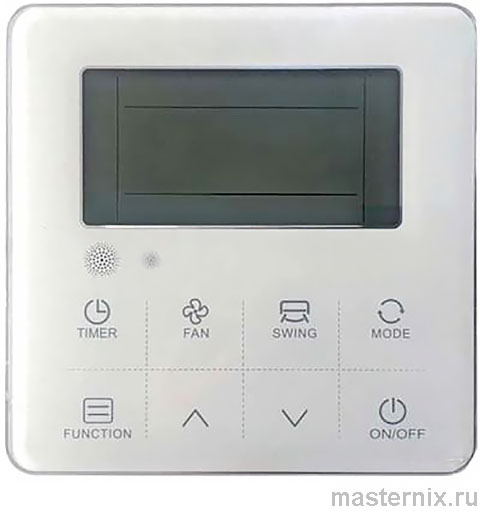

Внешний вид и функции проводного пульта QA-RPG

Данный пульт является универсальным и применяется для управления различными моделями блоков. Некоторые функции могут быть недоступны. При нажатии кнопки с недоступной функцией, блок продолжит работу без изменения параметров.

1. ON/OFF (вкл./выкл.)

Нажмите кнопку для включения или выключения кондиционера.

В режиме ожидания на пульте отображается температура в помещении.

2. Кнопки ▲ ▼

Кнопками ▲ и ▼ можно задавать требуемую температуру в диапазоне от 16 до 32°С.

3. MODE

Позволяет выбирать рабочий режим. Каждый раз, когда вы нажимаете кнопку, режим переключается в последовательности:

AUTO, COOL, DRY, HEAT, FAN ( Автоматический — Охлаждение — Осушение — Обогрев — Вентиляция).

❗👉➨ Начальная уставка температуры 24°С. В режиме вентиляции нет возможности изменять температуру.

4. FAN (скорость вентилятора)

Эта кнопка используется для установки скорости вентилятора в последовательности:

5. SWING (жалюзи)

Эта кнопка изменяет положение жалюзи в следующем последовательности:

❗👉➨ Пульт является универсальным, положение отображаемое на пульте может отличаться от положения жалюзи блока.

..

6. TIMER

Включение по таймеру:

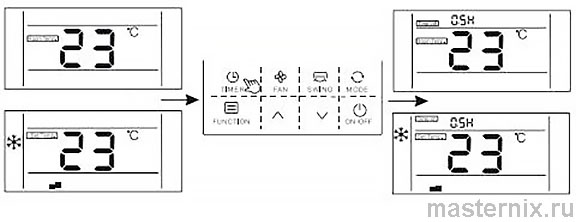

1. При выключенном кондиционере нажать кнопку [6]; на дисплее высветится индикатор [TIMER ON] и время таймера. Диапазон установки – от 0,5 часа до 24 часов.

2. Кнопками ▲ и ▼ можно задать требуемое время таймера.

Однократным нажатием интервал задается с шагом 0,5 ч до 10 часов.

Если кнопка не будет нажата в течении 10 сек. пульт выйдет из меню настроек таймера. После 10 часов шаг установки составит 1 ч.

3. Нажмите кнопку [TIMER] для подтверждения настроек таймера.

Кондиционер включится с последними установленными параметрами (режим, температуры, автосвинг, скорость вентилятора и т.д.). На дисплее высвечиваются все настройки.

Выключение по таймеру [OFF]:

1. При включенном кондиционере нажмите [TIMER] на дисплее высветится индикатор [TIMER OFF] и время таймера.

Диапазон установки – от 0,5 часа до 24 часов.

2. Кнопками ▲ и ▼ можно задать требуемое время таймера. Однократным нажатием интервал задается с шагом 0,5 ч до 10 часов. После 10 часов шаг установки составит 1 ч.

3. Нажмите кнопку [TIMER] для подтверждения настроек таймера.

Функции

Нажмите кнопку [6] [Function] для входа меню функций и выберите необходимую кнопками ▲ и ▼. Когда функция активирована на дисплее горит соответствующий значок.

Для отключения повторите действие, Нажмите [Function] и выберите функцию которую нужно отключить, значок погаснет.

TURBO (самая высокая скорость)

Нажмите кнопку TURBO для включения/выключения функции TURBO.

При активации этой функции вентилятор кондиционера включается на максимальную скорость для достижения установленной температуры в кратчайшие сроки.

SLEEP (сон)

1. При нажатии кнопки на дисплее высветится индикатор ночного режима "Sleep 123".

2. После выбора ночного режима совместно с режимом охлаждения температурная уставка автоматически повысится на 1 через 1 час, и еще на 1 по истечении второго часа.

3. После выбора ночного режима совместно с режимом обогрева температурная уставка автоматически понизится на 2 через 1 час, и еще на 2 по истечении второго часа.

ECO

Кнопка включает функцию энергосбережения.

MILDEW-PROOF

Кнопка включает функцию защиты от образования плесени. После выключения блока вентилятор продолжает работать на низких оборотах еще несколько минут. В процессе осушения удаляется влага, что предотвращает образование бактерий и плесени.

LIGHT SENSATION

Датчик освещенности помещения. Когда свет в помещении выключен вентилятор блока уменьшает скорость вращения создавая комфортную среду для сна.

СLEAN

Режим автоматической очистки испарителя.

Прочие значки индикации

Бесшумный режим MUTE .
Возврат масла / режим разморозки.
Блокировка кнопок (удерживайте кнопки ▲ и ▼ в течении 5 сек.) .

❗👉➨ Примечание:
Проводной контроллер оснащен датчиком температуры в помещении, по умолчанию температура окружающей среды, определяется датчиком в проводном пульте.

Монтаж проводного пульта управления

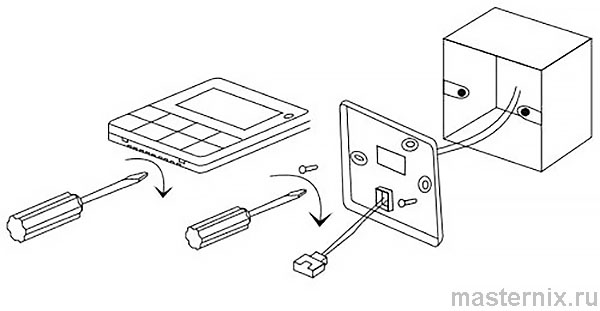

Отсоедините заднюю крышку пульта, протяните 4-проводной (5 метровый) кабель с разъемом из отверстия в стене и пропустите кабель через отверстие задней крышки. Закрепите заднюю крышку на стене используя винты М4?25.

Подключите разъем. Убедитесь, что провод надежно закреплен и риск перемыкания проводов отсутствует.

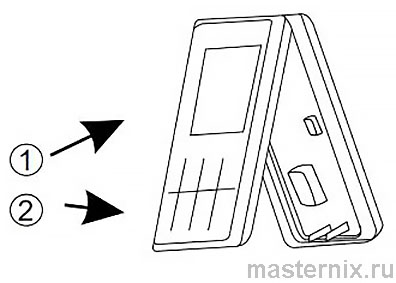

Защелкните пульт на заднюю крышку. Сначала вставьте верхнюю часть 1, затем защелкните нижнюю 2.

Подключение кабеля пульта со стороны внутреннего блока: Длина основного кабеля 5 метров.(при необходимости его можно удлинить до 50 м.), + дополнительный кабель 30 см для подключения к плате внутреннего блока.

1* На канальных и кассетных моделях подключение пультового кабеля осуществляется в разъем на плате блока.
